Name: Weidmüller Sockelhuskort BC/SC Totalt antal poler 7 Rastermått: 3.81 mm 1976570000 50 st
Brand: Weidmüller
SKU: 390268
Availability: BackOrder

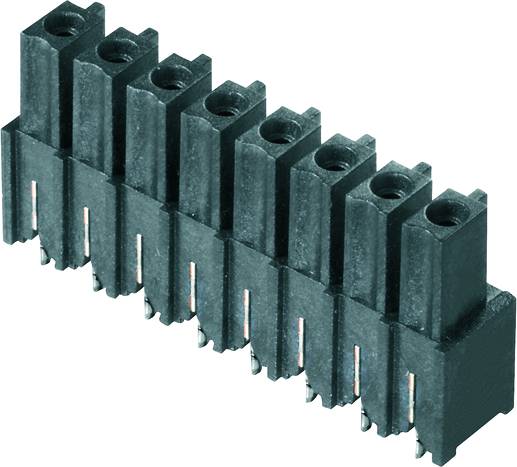

Svart-grå elektrisk kontakt med åtta rektangulära hylsor för stift, ordnade i en rad.

Typ av produkt

Sockelhuskort

Konstruktionsform

Kontakt hane inbyggd vertikal

Antal serier

Serie

BC/SC

3.81 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 22 dec.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (1 912,00 kr / stycken)

1 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

kretsskiveanslutningsdonen

Antal positioner totalt 7 Antal rader 1 industrivaror Ja Innehåll 50 St.

Viktig information!

Tekniska specifikationer

Typ av produkt: Sockelhuskort

Konstruktionsform: Kontakt hane inbyggd vertikal

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BC/SC

RM: 3.81 mm

Antal positioner per rad: 7

Totalt antal poler: 7

Bredd: 27.46 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 50 st

Mått.: (L x B x H) 6.70 x 27.46 x 16.00 mm

Anslutning: Krets

Höljematerial: LCP GF

Tillverkarnr.: 1976570000

Tillverkarfärg: Svart

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Nominell spänning: 300 V

Höjd: 16.00 mm

Längd: 6.70 mm

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Typ: BCL-SMT 3.81/07/180 1.5SN BK BX

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Antal serier

Bredd

Konstruktionsform

Nominell ström - avrundad

Totalt antal poler

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.50 mm 1944610000 102 st

Artikelnr.:377762

Leverans ons 13 jan. 2027

Conrad Electronic

24.50 mm

Hona rak

7 A

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

13 272,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.50 mm 1944690000 72 st

Artikelnr.:377772

Leverans tis 12 jan. 2027

Conrad Electronic

24.50 mm

Hona rak

7 A

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 592,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.81 mm 0405044/D 50 st

Artikelnr.:389600

Leverans tis 26 jan. 2027

Conrad Electronic

38.19 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.81 mm 1969170000 50 st

Artikelnr.:389580

Leverans tis 3 nov.

2 SetConrad Electronic

38.19 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.81 mm 1970130000 50 st

Artikelnr.:389650

Leverans tors 19 nov.

Conrad Electronic

38.19 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.81 mm 1970580000 50 st

Artikelnr.:389688

Leverans tis 22 dec.

Conrad Electronic

48.49 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 10 Rastermått: 3.81 mm 1971870000 50 st

Artikelnr.:389798

Leverans tis 26 jan. 2027

Conrad Electronic

48.49 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 11 Rastermått: 3.81 mm 1969180000 50 st

Artikelnr.:389581

Leverans tis 26 jan. 2027

Conrad Electronic

42.00 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 432,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 11 Rastermått: 3.81 mm 1970170000 50 st

Artikelnr.:389651

Leverans tis 22 dec.

Conrad Electronic

42.00 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 432,00 kr^*

Weidmüller Sockelhuskabel BC/SC Totalt antal poler 11 Rastermått: 3.81 mm 1970620000 50 st

Artikelnr.:389692

Leverans tis 3 nov.

2 SetConrad Electronic

52.30 mm

Hona rak

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 390268 Weidmüller Sockelhuskort BC/SC Totalt antal poler 7 Rastermått: 3.81 mm 1976570000 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 390268 Weidmüller Sockelhuskort BC/SC Totalt antal poler 7 Rastermått: 3.81 mm 1976570000 50 st

Beskrivning

Observera, denna text är maskinöversatt.

PCB kontakter. Kärl, stängd vid sidorna, Reflow lödanslutning, 3,81 mm, Antal platser: 7, 180 °, Lödstift längd: 1,5 mm, konserverad, svart, låda. Den inverterade Kärl BCL-SMT för PCB ger tre huvudsakliga fördelar: BCL-SMT garanterar finger säkerhet på kretskortet, och är användbara för spännings ledande utgångar, utvidgar att gå ombord-till-kort anslutningsmoduler, är reflow -kapabel och möjliggör sömlös integrering i automatiserad montering och lödning process. Två utlopp riktningar ge utrymme för olika monteringsvarianter: 180 ° stående, 90 ° ligger 2 bostäder varianter av BCL-SMT finns: utan fläns. Med inverterad lod fläns ( "LFI", med mutter). Montering på kretskortet utan extra skruvar. Fastställande för SCZ FI med skruv. Weidmüllers 3,81 mm (0,15 tum) är layout-kompatibla med standardkontakter och erbjuder plats för märkning och kan kodas. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
