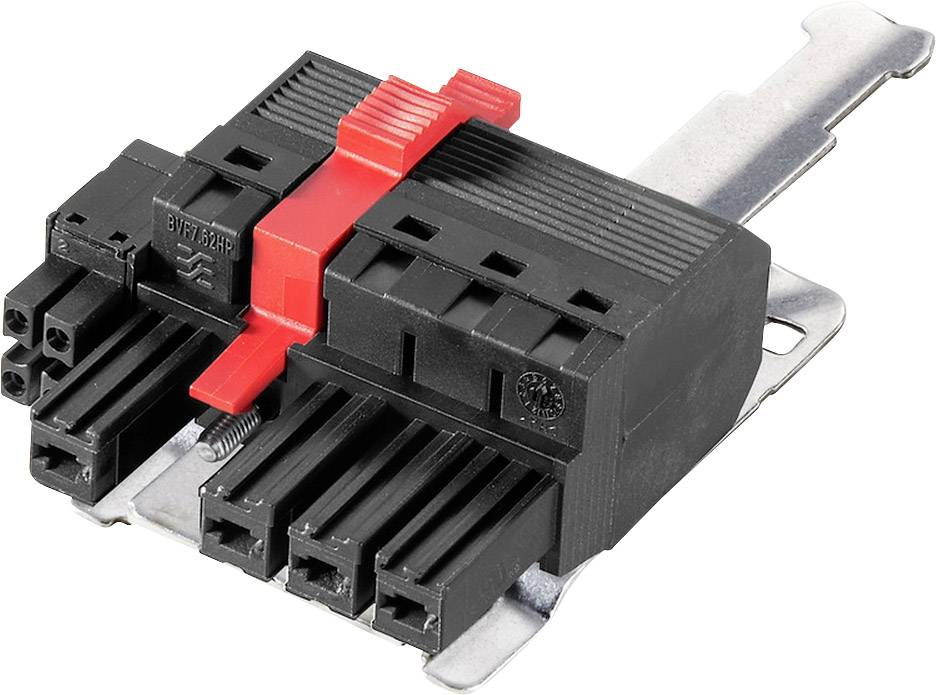

Liknande avbildning
Weidmüller Sockelhuskabel Totalt antal poler 4 Rastermått: 7.62 mm 2681780000 20 st
Typ av produkt
Sockelhuskabel
Konstruktionsform
Hylsa
RM
7.62 mm
Totalt antal poler
4
Anslutningssystem
wire-to-board
EAN:
Fabrikatsnr.
Artikelnr.:
Antal (förpackningsstorlek 20 st)
Toal (234,50 kr / stycken)
4 690,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Anslutningslist
- Innehåll: 20 st
- Totalt antal poler: 4
Viktig information!
Tekniska specifikationer
- Serien: BV/SV 7.62HP
- anslutningstyp: Fältanslutning
- genomgångsmotstånd: 4.5 mΩ
- isolationsmotstånd:> 108 Ω
- klämområde: 0.5 mm² - 10 mm²
- antal rader: 1
- cykler: 25
- instickskraft/pol, max.: 17 N
- dragkraft/pol, max.: 15 N
- åtdragningsmoment skruvfläns: 0.2 Nm - 0.3 Nm
- mättvärsnitt: 6 mm²
- lagertemperatur: -25 °C till +55 °C
- temperaturområde montering: -25 °C till +125 °C
- skruvmejselblad: 0.6 x 3.5
- krypströmhållfasthet:> 500
- brännbarhetsklass: V-0
- skiktskonstruktion - stickkontakt: 6-8 µm Sn glans
- , dimensionerande stötspänning: 8 kV
- krypavstånd, min.: 12.7 mm
- luftsträcka, min.: 10.4 mm
- avisoleringslängd (signal): 8 mm
- (signal): 3.81 mm
- antal (signal): 2
- överspänningskategori II
- : Anslutningsbart kabelnät: Rundkablar
- Typ av produkt
Sockelhuskabel
- Konstruktionsform
Hylsa
- Anslutningssystem
wire-to-board
- Funktioner
med skruvlåsning
- RM
7.62 mm
- Totalt antal poler
4
- Nominell ström
38 A
- Nominell ström - avrundad
38 A
- Innehåll
20 st
- AWG max.
8
- AWG min.
24
- avisolering längd (max.)
12 mm
- Anslutning
Push-In-klämma
- Anslutningsvinkel
180°
- Höljematerial
Plast
- Tillverkarnr.
2681780000
- Tillverkarfärg
Svart
- Isolationsmaterial
PA GF
- Kontaktmaterial
Kopparlegering, förtennad
- Kontaktyta kontaktsida
förtennad
- Nominell spänning
1000 V
- max. Tvärsnitt
10 mm²
- Area min.
0.5 mm²
- RoHS-godkänd
Ja
IP20
- Kontaktriktning
Horisontell till PCB
- Max. temperatur
+125 °C
- Min. temperatur
-50 °C
- Typ
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
- UKCA
Ej tillämpligt
