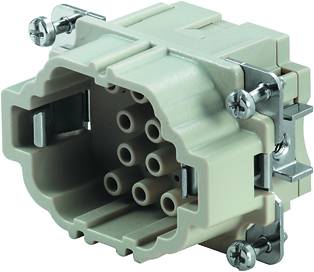

Weidmüller 1826830000 Stiftinsats RockStar® HDC HEE 10 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Crimp
Serie
RockStar® HDC HEE
Funktioner
med kopparlegering
Totalt antal poler
10 + PE
Datablad (PDF)
5 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
231,20 kr
3
4% = 30,18 kr
221,14 kr
5
6% = 70,40 kr
217,12 kr
10
7% = 167,40 kr
214,46 kr
25
9% = 494,25 kr
211,43 kr
50
10% = 1 156,00 kr
208,08 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (231,20 kr / stycken)
231,20 kr
exkl. moms
Endast 5 Set kvar på lager
Tekniska specifikationer
- Nettovikt: 38 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 33 mm
- Djup: 51 mm
- Längd sockel 51 mm
- Storlek 3
- Serie: HEE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Kontaktcykler Au: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 7,5 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Höjd kontakt 33 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HEE
- Funktioner
med kopparlegering
- Anslutning
Crimp
- Totalt antal poler
10 + PE
- Ledararea (max.)
4 mm²
- Antal poler
10
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
33 mm
51 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 359376 Weidmüller 1826830000 Stiftinsats RockStar® HDC HEE 10 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 359376 Weidmüller 1826830000 Stiftinsats RockStar® HDC HEE 10 + PE Crimp 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Använda. HDC -, stift, 500 V, 16 A, Antal platser: 10, Crimpanslutning, Storlek: 3 HEE-serien har en hög kontakttäthet och är konstruerad baserat på den beprövade HE skär. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 10, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
Använda. HDC -, stift, 500 V, 16 A, Antal platser: 10, Crimpanslutning, Storlek: 3 HEE-serien har en hög kontakttäthet och är konstruerad baserat på den beprövade HE skär. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 10, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
