WAGO 756-5402/040-010 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad, Hona rak 1.00 m Antal poler (RJ)

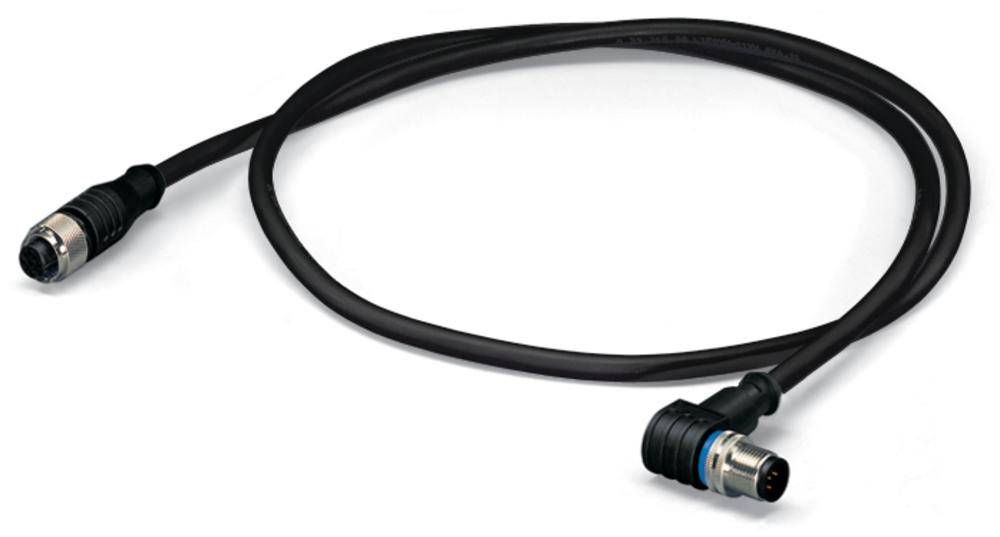

En svart kabel med rundliga kontakter i båda ändar, som typiskt används för industriella eller elektroniska anslutningar.

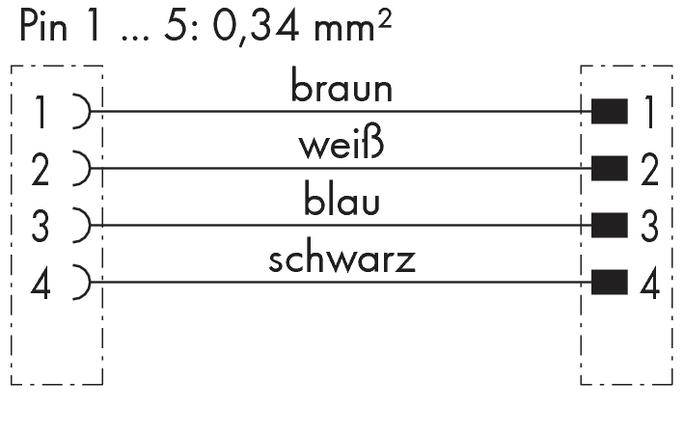

'Pin 1 till 5: 0,34 mm²' Anslutningsschema. Pin 1: brun, 2: vit, 3: blå, 4: svart. Rektangulär kontaktdon för alla pinnar.
Diagrammet visar pinnumreringen för en M12-kontakt och ett M12-uttag, båda med siffrorna 1 till 4.

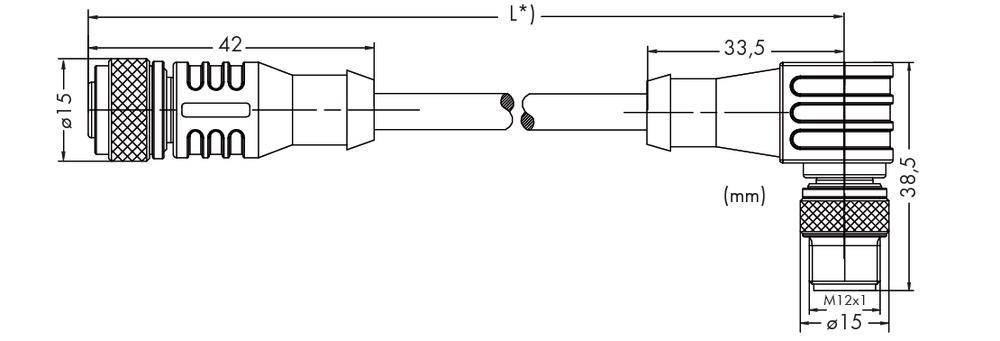

Teknisk ritning av en audiokontakt med mått: Längd 42 mm och 33,5 mm, diameter 15 mm. Detaljer av kontaktens konstruktion med M12-gänga.
1/4
Typ av produkt
Sensor/ställdon-kontakt, konfektionerad
Konstruktionsform
Kontakt hane vinklad
Hona rak
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
M12-hylsa, rak
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 14 dec.
Antal (förpackningsstorlek 10 st)
Toal (5 490,00 kr / stycken)
5 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Sensor / ställdon

  • 756-5402 / 040-010 Industri förpackning med 10 stycken

Tekniska specifikationer

Typ

756-5402/040-010

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Kontakt hane vinklad

Hona rak

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

M12-hylsa, rak

Antal poler

4

Kabellängd

1.00 m

Mantelmaterial

PUR

Nominell spänning

250 V

Nominell ström

4 A

Nominell ström - avrundad

4 A

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Gängtyp anslutningssida

M12

Kabelfärg

Svart

IP67

Egenskaper

Kabelspår

Min. temperatur

+90 °C

Max. temperatur

-50 °C

Tillslutningssätt

Skruv

Tillverkarnr.

756-5402/040-010

Industriförpackning

Ja

Innehåll

10 st

Kabeldiameter (specifikationer)

4,7 mm

Dokument & nedladdningar

Datablad

Datablad 546476 WAGO 756-5402/040-010 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad, Hona rak 1.00 m Antal poler (RJ)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 546476 WAGO 756-5402/040-010 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad, Hona rak 1.00 m Antal poler (RJ)

Beskrivning

Observera, denna text är maskinöversatt.

Båda sidor monterade, 4-polig M12 hona axiella, M12 vinklad, 1 m.
