WAGO 756-3206/140-100 Sensor/ställdon-kontakt, konfektionerad M23 Hona vinklad 10.00 m Antal poler (RJ): 12 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

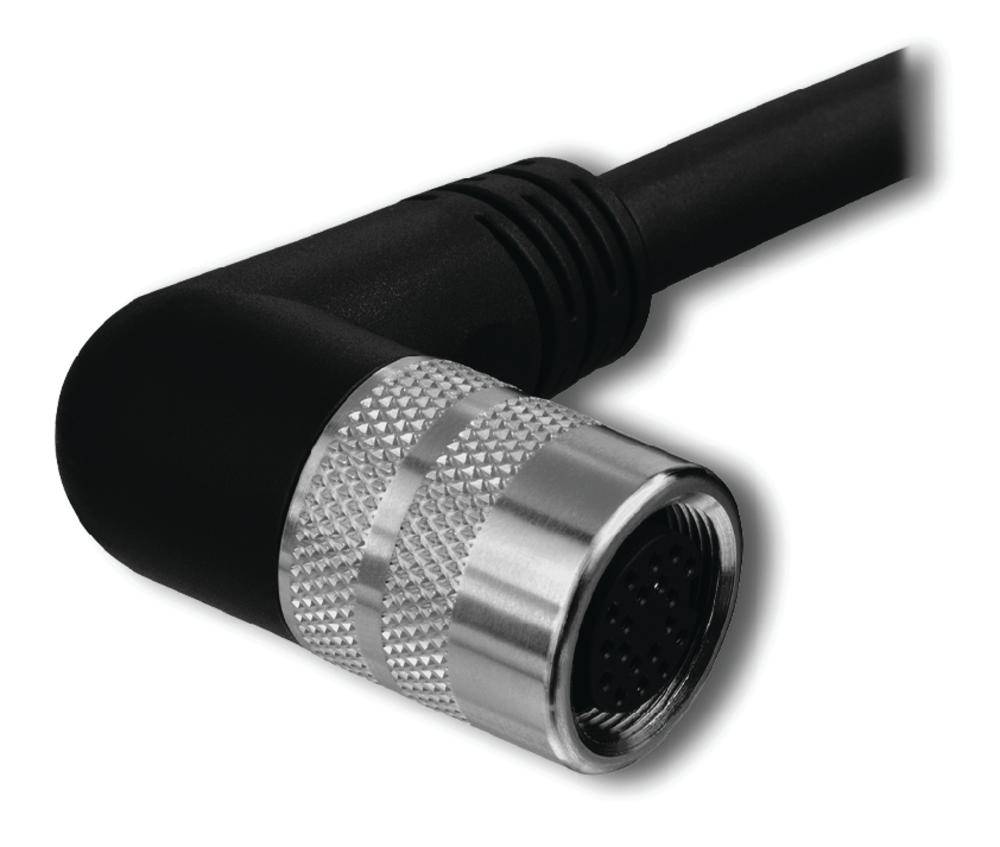

Svart, vinklad rundstickpropp med silvermetallelement, lämplig för anslutning av elektroniska enheter.
14-polig rund kontakt med bokstäver från A till U i olika positioner inom cirkeln.

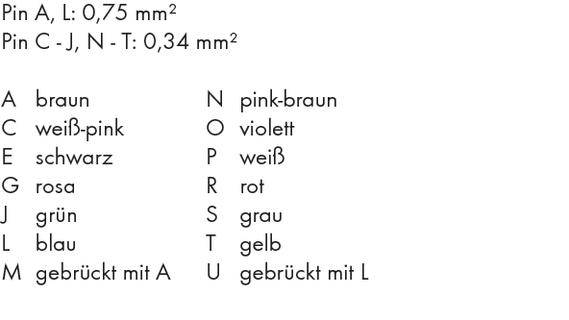

'Pin A, L: 0,75 mm²; Pin C-J, N-T: 0,34 mm². A: brun, C: vit-rosa, E: svart, G: rosa, J: grön, L: blå, M: brygd med A, N: rosa-brun, O: violett, R: vit, S: röd, T: grå, U: brygd med L.'

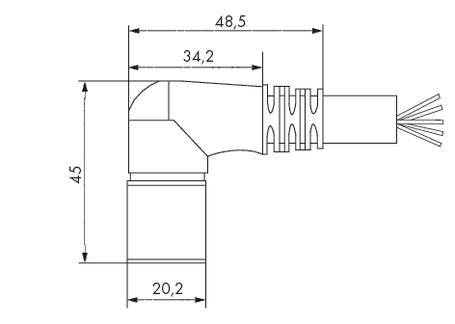

Teknisk ritning av ett rörkoppling med dimensioner: längd 48,5 mm, bredd 20,2 mm, höjd 45 mm. Ansluter i vinkel.
1/4
Typ av produkt
Sensor/ställdon-kontakt, konfektionerad
Konstruktionsform
Hona vinklad
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
Kabel, öppna ändar
Anslutningssida B
M16-kontakt hona, vinklad
Datablad (PDF)
Leverans ons 9 dec.
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
3 192,00 kr
3
2% = 233,67 kr
3 114,11 kr
5
3% = 544,25 kr
3 083,15 kr
10
4% = 1 295,90 kr
3 062,41 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (3 192,00 kr / stycken)
3 192,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • PIN A, L: 0.75 m²
  • PIN C - J, N - T: 0.34 m²
Typ

756-3206/140-100

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Hona vinklad

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

Kabel, öppna ändar

Anslutningssida B

M16-kontakt hona, vinklad

Antal poler

12

Kabellängd

10.00 m

Nominell spänning

300 V

Anslutning

Ledning, öppen ände

Gängtyp anslutningssida

M23

Kabelfärg

Svart

Min. temperatur

-5 °C

Max. temperatur

+80 °C

Tillslutningssätt

Skruv

Tillverkarnr.

756-3206/140-100

Innehåll

1 st

Kabeldiameter (specifikationer)

8.90 mm

Dokument & nedladdningar

Datablad

Datablad 546282 WAGO 756-3206/140-100 Sensor/ställdon-kontakt, konfektionerad M23 Hona vinklad 10.00 m Antal poler (RJ): 12 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 546282 WAGO 756-3206/140-100 Sensor/ställdon-kontakt, konfektionerad M23 Hona vinklad 10.00 m Antal poler (RJ): 12 1 st

Beskrivning

Observera, denna text är maskinöversatt.

För anslutning av M8 givar- / ställdonslådor, 14-polig M16-uttaget vinklade, öppen ände, 10 m.
