WAGO 756-3203/190-100 Sensor/ställdon-kontakt, konfektionerad M23 Hona rak 10.00 m Antal poler (RJ): 12 1 st

En svart, multipolär kabel med rund metallkontakt, lämplig för industriella tillämpningar och robusta anslutningar.

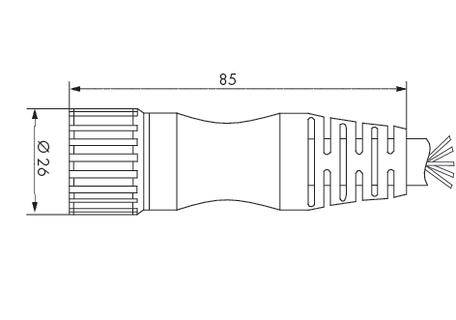

Teknisk ritning av ett cylindriskt föremål med ribbor. Dimensioner: 85 mm längd, 26 mm diameter. Sidovy med måttangivelser.
Färg- och pinnummerfördelningstabell för 19 pinnar med olika kabeldiametrar: Pin 6, 12, 19 har 1,00 mm², övriga 0,34 mm².
En 19-polig kontakt visar en cirkulär anordning av numrerade kontaktpositioner för en elektronisk kontakt.
1/4
Typ av produkt
Sensor/ställdon-kontakt, konfektionerad
Konstruktionsform
Hona rak
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
Kabel, öppna ändar
Anslutningssida B
M23-hylsa, rak
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 14 dec.
Antal
Toal (5 490,00 kr / stycken)
5 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

anslutningskabel

  • 756-3203 / 190-100

Tekniska specifikationer

  • PIN 9, 11, 12: 1 m²
  • PIN 1–8: 0.34 m²
Typ

756-3203/190-100

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Hona rak

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

Kabel, öppna ändar

Anslutningssida B

M23-hylsa, rak

Antal poler

12

Kabellängd

10.00 m

Nominell spänning

300 V

Anslutning

Ledning, öppen ände

Gängtyp anslutningssida

M23

Kabelfärg

Svart

Min. temperatur

-5 °C

Max. temperatur

+80 °C

Tillslutningssätt

Skruv

Tillverkarnr.

756-3203/190-100

Innehåll

1 st

Kabeldiameter (specifikationer)

8.90 mm

TRUE

Multi-core

150 V

10 m

FALSE

19

-25-80 °C

-40-90 °C

3 mΩ

Nickel/gold

IP67

Free conductor end

Other

FALSE

10 A

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 546268 WAGO 756-3203/190-100 Sensor/ställdon-kontakt, konfektionerad M23 Hona rak 10.00 m Antal poler (RJ): 12 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 546268 WAGO 756-3203/190-100 Sensor/ställdon-kontakt, konfektionerad M23 Hona rak 10.00 m Antal poler (RJ): 12 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Axial 19-stifts 10 m, monterad på en sida (med öppna ändar trådar), M23-uttag, rakt.
