WAGO 756-1306/060-003 Sensor/ställdon-datakontakt, konfektionerad M12 Kontakt hane vinklad, Hona vinklad 30.00 cm Antal

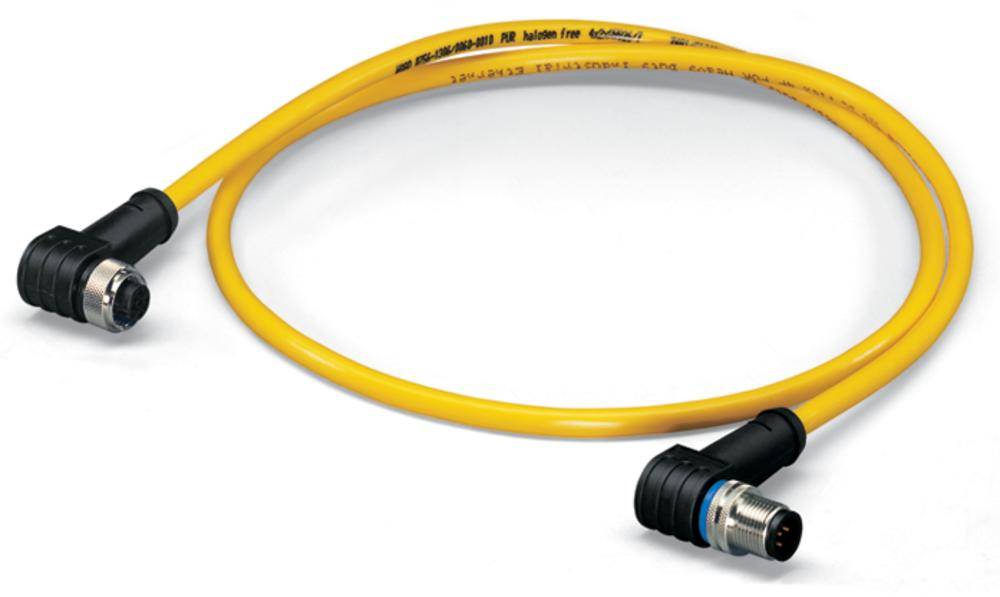

Sensorledning med vinklade M12-kontakter i båda ändar, gul kabel, lämplig för industriella tillämpningar.

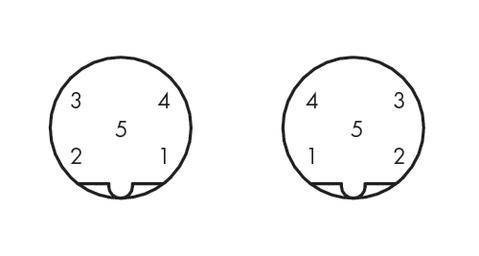

Två cirkeldiagram med sektorer märkta från 1 till 5 i olika ordningar. Siffrorna anger positioner i cirkeln.

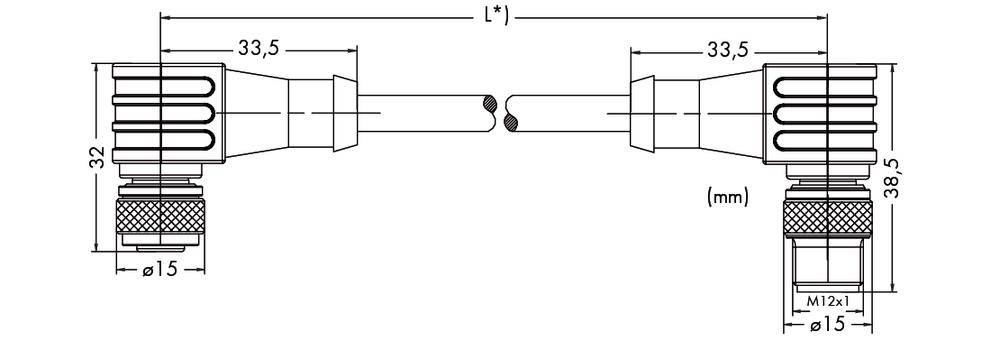

Teknisk ritning: Två kontaktdon i liggande format med detaljerade mått, inklusive längd och diameter, i millimeter.
'Pin 1 - 5: 0,14 mm². 1: vit/blå. 2: blå. 3: vit/orange. 4: orange. 5: vit/grön, grön, vit/brun, brun.' Förteckning över kabelanslutningar.
1/4
Typ av produkt
Sensor/ställdon-datakontakt, konfektionerad
Konstruktionsform
Kontakt hane vinklad
Hona vinklad
Plug-standard
BUS-kontakt
Anslutningssida A
M12-kontakt, vinklad
Anslutningssida B
M12-kontakt, vinklad
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (1 490,00 kr / stycken)
1 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Systembussen, en vinkel

  • 756-1306 / 060-003

Tekniska specifikationer

Typ

756-1306/060-003

Typ av produkt

Sensor/ställdon-datakontakt, konfektionerad

Konstruktionsform

Kontakt hane vinklad

Hona vinklad

Plug-standard

BUS-kontakt

Anslutningssida A

M12-kontakt, vinklad

Anslutningssida B

M12-kontakt, vinklad

Antal poler

5

Kabellängd

30.00 cm

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4 A

Nominell ström - avrundad

4 A

Trådtvärsnitt (Sensor-/ventilkablage)

0.14 mm²

Anslutning

Ledning, öppen ände

Gängtyp anslutningssida

M12

Kabelfärg

Gul

Kodning

B

IP67

Egenskaper

Halogenfri

hydrosylbeständig

oljebeständig

UV-beständig

Min. temperatur

-25 °C

Max. temperatur

+60 °C

Tillslutningssätt

Skruv

Tillverkarnr.

756-1306/060-003

Innehåll

1 st

Kabeldiameter (specifikationer)

6 mm

PLC - PLC

5

0.3 m

Circular connector

Circular connector

Dokument & nedladdningar

Datablad

Datablad 546016 WAGO 756-1306/060-003 Sensor/ställdon-datakontakt, konfektionerad M12 Kontakt hane vinklad, Hona vinklad 30.00 cm Antal

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 546016 WAGO 756-1306/060-003 Sensor/ställdon-datakontakt, konfektionerad M12 Kontakt hane vinklad, Hona vinklad 30.00 cm Antal

Beskrivning

Observera, denna text är maskinöversatt.

Vinklad, 03 m, monteras på båda sidor, B-kodad M12-uttaget vinklad, M12 vinklad, gul.
