Name: Universalmodul; Phoenix Contact 2319427 UM-2KS50/UNI/CS Innehåll: 1 st
Brand: Phoenix Contact
SKU: 3579028
Availability: SoldOut

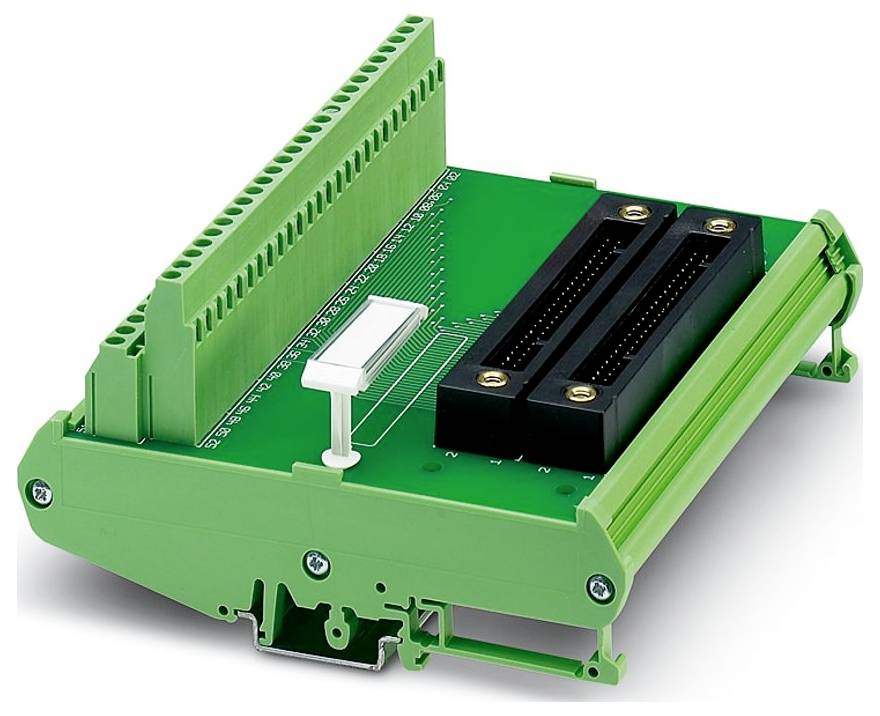

En grön kretskort med flera terminalanslutningar och två svarta uttag på ytan, används för elektroniska anslutningar.

Liknande avbildning

Typ av produkt

Universalmodul;

Totalt antal poler

Anslutning

Yokogawa KS

Skruv

Fastsättning

Skenmontering

AWG

24 - 12

Datablad (PDF)

Utgått

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Poltal 52
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 m²;0,25 m² 1,5 m² (ändhylsa utan plasthylsa);0,25 m² ... 2,5 mm² (ändhylsa med plasthylsa)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12
Bredd: 139,5 mm
Höjd: 125,4 mm
Djup: 65,9 mm
Miljöförhållanden
Temperaturintervall (drift): -20 °C ... 65 °C
Omgivningstemperatur (lagring/transport) -20 °C ... 70 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: EN IEC 60664-1
Obs: Användbar systemkabel: Phoenix Contact YUC50, Yokogawa AKB331
Montering: Dragskenamontering
Överspänningskategori II
Föroreningsgrad: 2
Avisoleringslängd: 7 mm
Luft- och krypsträckor: Luft- och krypsträckor
Montering: valfri position
Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
Rastermått: 5.08 mm
Certifikat: UKCA-godkänd
Artikelmått: Artikelmått
Antal kanaler: 32
Isolering: Funktionsisolering
UKCA: UKCA
Isolationsmärkspänning: 50 V
Märkstötspänning 0,5 kV (1,2 /50 μs)
Kapslingsklass: (Monteringsplats): ≤ IP54
Ledararea flexibel (2 ledare av samma tvärsnitt): 0,2 m²... 1,5 m²;0,25 m² 0,75 m² (ändhylsa utan plasthylsa);0,5 m² ... 0,5 m² (Twin-ändhylsa med plasthylsa)
Statusindikering: nej
Antal anslutningar 2
Isolationsförmåga: Luft- och krypsträckor: Isoleringsegenskaper: Luft- och krypsträckor
PASSANDE I/O-KORT: NFDV151;NFDV161;NFDV551;NFDV561
Styrning som stöds : YOKOGAWA CS3000 CentumVP: Stöder styrning : YOKOGAWA CS3000 CentumVP
Stöder STYRNING: YOKOGAWA STAROM: Stöder styrning: YOKOGAWA STARDOM
DRIFTSPÄNNING (DC): ≤ 30 V DC
Aska: ≤ 0,1 %
Anslutning 1 (kontrollplan): Anslutning 1 (kontrollplan)
Anslutning 2 (fältnivå): Anslutning 2 (fältnivå)
Ledararea styv (2 ledare av samma tvärsnitt): 0,2 m²... 1,5 mm²
Kapslingsklass (modul) IP00

Typ av produkt: Universalmodul;

Totalt antal poler: 50

Anslutning: Yokogawa KS
Skruv

Fastsättning: Skenmontering

: 24 - 12

Mått.: (L x B x H) 65.9 x 139.5 x 125.4 mm

Innehåll: 1 st

Antal poler: 50

Bredd: 139.5 mm

Höjd: 125.4 mm

Längd: 65.9 mm

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.2 mm²

Tvärsnitt styv (min.): 0.2 mm²

Djup: 65.9 mm

Märkström: 0,1 A

Märkspänning: 30 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579028 Universalmodul; Phoenix Contact 2319427 UM-2KS50/UNI/CS Innehåll: 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579028 Universalmodul; Phoenix Contact 2319427 UM-2KS50/UNI/CS Innehåll: 1 st

Beskrivning

Universalmodul för inkoppling till upp till 32-kanaliga digitala Yokogawa kort, 1:1 anslutning av Yokogawa-systemkontakt på skruvklämmeanslutning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
