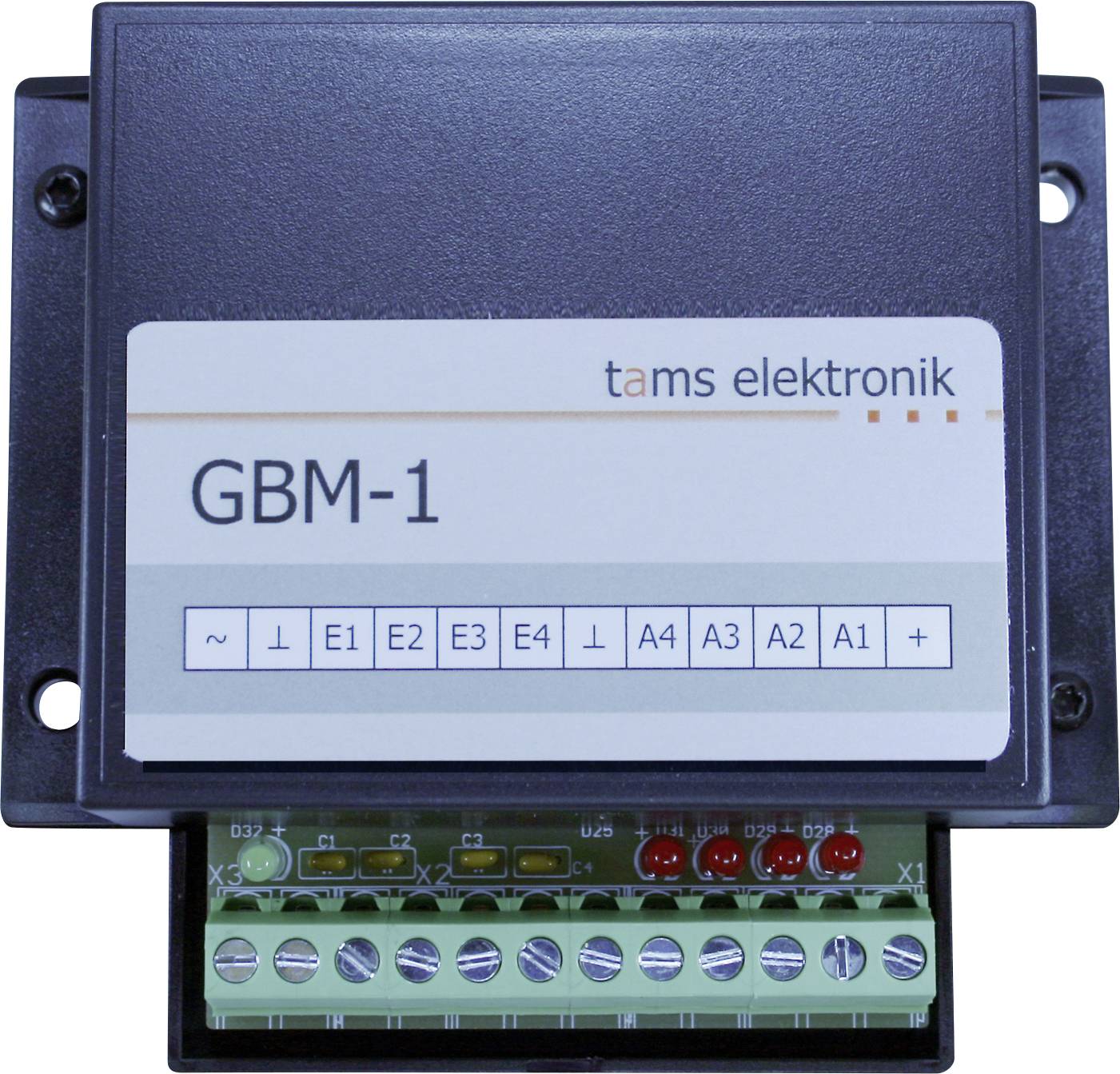

TAMS Elektronik 52-01017-01 Detektor för rälskontakt Tillbehör
EAN:
Fabrikatsnr.
Artikelnr.:
7 Styck
Antal
Toal (520,00 kr / stycken)
520,00 kr
exkl. moms
Endast 7 Styck kvar på lager
Höjdpunkter & detaljer
Analog tågledning
- Optimerad för användning i analoga system
- Direkt anslutning av förbrukare upp till 500 mA
Tekniska specifikationer
- Antal övervakade spåravsnitt: 4
- Analys av meddelanden till anställda: Massa av underordnade komponenter
- In- och utgångar:
- 4 ingångar för anslutning av övervakade spåravsnitt
- - 4 utgångar för anslutning av externa display-LED:er eller lampor, efterställda kopplingar eller ingångar för digital tillbakadetektor
- Spänningsförsörjning 12 - 18 V lik- eller växelspänning. VARNING! GBM-1 får inte drivas via transformatorer eller digitala booster som ger drivström.
- max. Ström per spåravsnitt 1.200 mA
- Max ström per utgång 500 mA
- max. Total ström från utgångar: 2.000 mA
- Känslighet: Min. 0,1 A (inställbar)
- Plattmått 72 x 82 mm
- Mått inklusive hölje: 100 x 90 x 35 mm
- Typ av produkt
Detektor för rälskontakt
- Modellutförande
Tillbehör
- Utgångsström
500 mA
- Längd
100 mm
- Bredd
90 mm
- Höjd
35 mm
- Mått.
(L x B x H) 100 x 90 x 35 mm
- Åldersklass
från 15 år
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3775680 TAMS Elektronik 52-01017-01 Detektor för rälskontakt Tillbehör
Beskrivning
Användning i analoga lik- eller växelströmsanläggningar
- Hög känslighet (1mA). I likströmsanläggningar identifierar GBM-1 även fordon vars axlar har överlackerats med motståndslack och som annars inte förbrukar någon ström.
- Detektering av fordon oberoende av den riktning med vilken de kommer in i ett spåravsnitt (analoga likströmsanläggningar)
Fyra utgångar med vardera 500 mA för direkt anslutning av många förbrukare
Användningsområden:
- Visualisering av upptagna spåravsnitt på integrerade LED:er och som tillval på externa LED:er eller lampor (t.ex. i en kontrollpanel)
Direkt anslutning av förbrukare i efterkopplade tillstånd (upp till 500 mA), som ska slås på och stängas av beroende på ytbeläggningen av spåravsnitten
- En del av en automatisk styrning, t.ex. en blockstyrning
Användning i digitala anläggningar
Möjlighet till anslutning av digitala återmatningsmoduler (t.ex. S88-återmatningsmoduler) som kopplar till jord
VARNING! På grund av GBM-1:s höga känslighet kan störningar från det digitala systemet orsaka felaktiga meddelanden.
Bättre lämpad för användning i digitala anläggningar: Indikator för belagt spår GBM-8.2.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
- Hög känslighet (1mA). I likströmsanläggningar identifierar GBM-1 även fordon vars axlar har överlackerats med motståndslack och som annars inte förbrukar någon ström.
- Detektering av fordon oberoende av den riktning med vilken de kommer in i ett spåravsnitt (analoga likströmsanläggningar)
Fyra utgångar med vardera 500 mA för direkt anslutning av många förbrukare
Användningsområden:
- Visualisering av upptagna spåravsnitt på integrerade LED:er och som tillval på externa LED:er eller lampor (t.ex. i en kontrollpanel)
Direkt anslutning av förbrukare i efterkopplade tillstånd (upp till 500 mA), som ska slås på och stängas av beroende på ytbeläggningen av spåravsnitten
- En del av en automatisk styrning, t.ex. en blockstyrning
Användning i digitala anläggningar
Möjlighet till anslutning av digitala återmatningsmoduler (t.ex. S88-återmatningsmoduler) som kopplar till jord
VARNING! På grund av GBM-1:s höga känslighet kan störningar från det digitala systemet orsaka felaktiga meddelanden.
Bättre lämpad för användning i digitala anläggningar: Indikator för belagt spår GBM-8.2.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 1 indikator för upptaget spår GBM-1, utförande: Färdig enhet i huset
