Name: Siemens 5TY13503MF10 Elektroniskt skyddsbrytarsystem 1 fasig F 2-polig 0.03 A 230 V
Brand: Siemens
SKU: 3123487
Availability: SoldOut

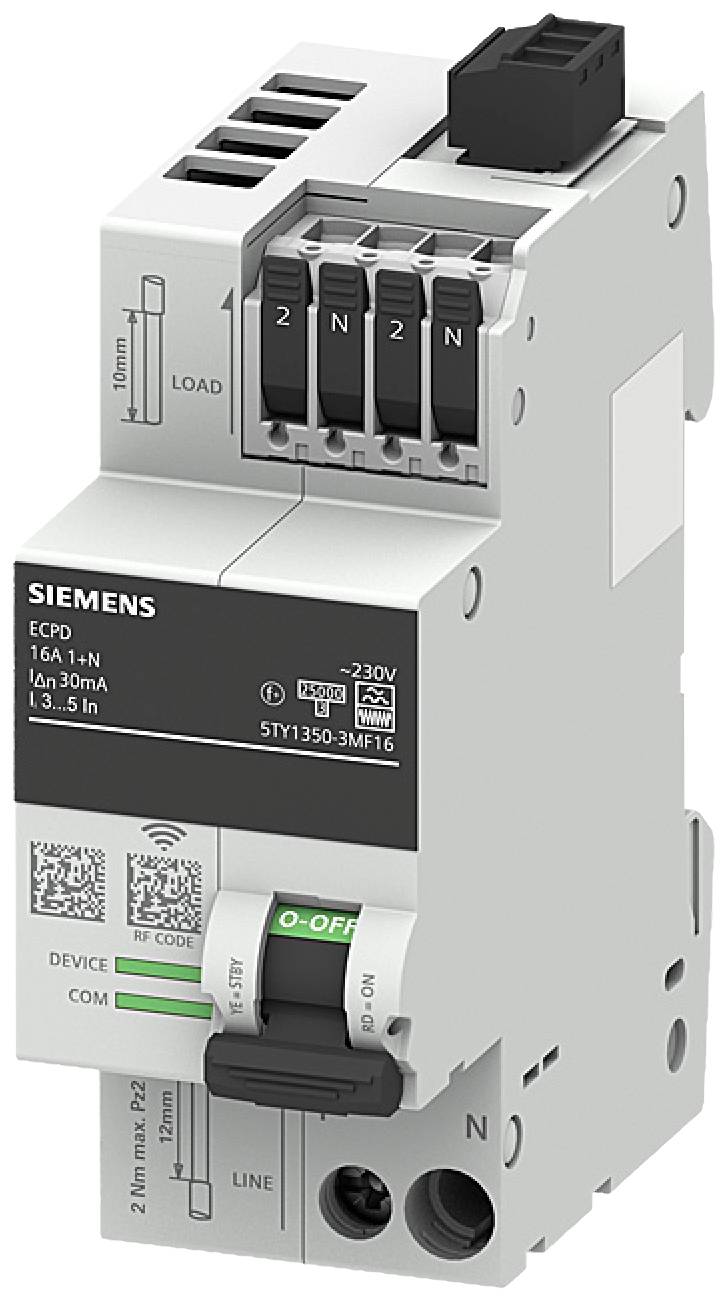

En tvåpolig ledningsskyddsbrytare från Siemens med grön 'I-OFF'-lägesindikering, tekniska detaljer tryckt.

Diagrammet visar en energidistributionsanläggning med huvud-, under- och installationsdistribution, ansluten till e-postserver och moln.

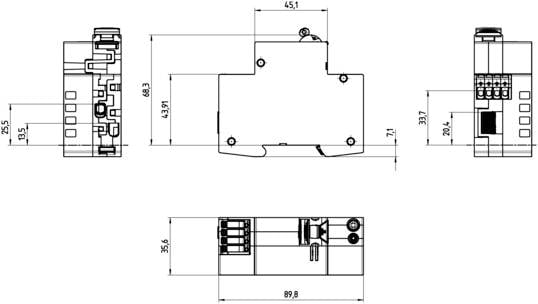

Teknisk ritning av en elektrisk komponent med mått: 89,8 mm x 36,6 mm x 68,3 mm. Vy framifrån, uppifrån och från sidan.

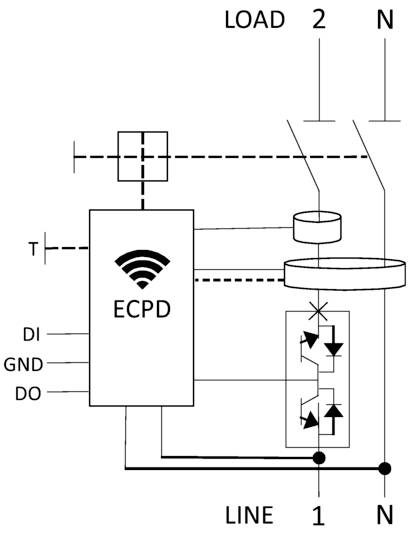

En kopplingsschema visar ett ECPD-modul med anslutningar till olika ledningar. Beteckningar: 'LOAD', 'LINE', '2', '1', 'N', 'T', 'DI', 'GND', 'DO'.

1/4

Typ av produkt

Elektroniskt skyddsbrytarsystem

Antal poler

Utlösningskarakteristik

Märkfelström

0.03 A

Mått.

(B x H x D) 36 x 90 x 70 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (6 990,00 kr / stycken)

6 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av den elektriska anslutningen (nätsidan / matningssidan): Skruvanslutning
Utförande av den elektriska anslutningen (lastsidan): Verktygslös anslutning
Anslutningsbar ledararea matare- /nätsidan
enkeltrådig minimum: 0,75mm 2
enkeltrådig, maximalt 16mm 2
flertrådig minimum: 0,75mm 2
flertrådig maximalt 16 mm2
Fintrådig med ändhylsor max. 10 mm2
Fintrådig med ändhylsor minimal: 0,75 mm2
Brytförmåga ström enligt en 60898-1 märkvärde: 75 kA
Beröringsskydd mot elektriska stötar enligt en 50274: finger- och handryggsäkert
Mekanisk livslängd (omslagscykler) standard: 10000
Utlösningskarakteristik: Enligt B (momentant utlösning i området)
3 5 * in / fördröjd utlösning i området 1,05 - 1,13 * in)
Nettovikt: 164 g

Typ av produkt: Elektroniskt skyddsbrytarsystem

Antal poler: 2

Utlösningskarakteristik: F

Märkfelström: 0.03 A

Mått.: (B x H x D) 36 x 90 x 70 mm

Utförande: 1 fasig

Utförande: ECPD 1+N.

Brytningsförmåga: 10 A

Innehåll: 1 st

Nominell spänning: 230 V

Bredd: 36 mm

Höjd: 90 mm

Djup: 70 mm

Typ: 5-TY1

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3123487 Siemens 5TY13503MF10 Elektroniskt skyddsbrytarsystem 1 fasig F 2-polig 0.03 A 230 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3123487 Siemens 5TY13503MF10 Elektroniskt skyddsbrytarsystem 1 fasig F 2-polig 0.03 A 230 V

Beskrivning

Elektroniska skyddsbrytarenheter 5TY1 COM kombinerar med sitt nya koncept idag kända skydds- och komfortfunktioner på ett helt nytt sätt. Funktionerna kan - upp till grundfunktionerna - aktivt slås på och av och parametrera, så att anpassning till respektive program är möjlig. Dessa enheter stöds i PowerCenter 1000 med minst en inbyggd programvara version 3.0.

Förutom de redan kända mätfunktionerna tillkommer nu möjligheterna att ändra skyddade parametrar, vilket beroende på utlösningsorsak (t.ex. kortslutning/överbelastning) kan ställas in individuellt hur enheten förhåller sig efter. Det finns ett nytt tillstånd i apparaten som kallas standby (STBY). Denna möjliggör koppling via effekthalvledare mellan ON (strömledande som dagens skyddsbrytarenheter) och STBY (inte ledande/högohmig), för att till exempel koppla bort oönskade förluster från standby-förbrukare eller slås på igen efter en överbelastningsutlösning.

Vid en annan skyddad parameter kan känsligheten på RCD-utlösning av standard (22,5 mA) ändras på sensitiv (18.0 mA) eller även robust (27.0 mA), för att anpassa applikationen.

Dessutom har enheten ett inbyggt självtest, som cykliskt övervakar enheten mot avvikelser och vid behov stänger av enheten för att få ett säkert tillstånd.

Det finns versioner med olika strömstyrkor, som även kan ställas in individuellt.

Nominell spänning är 230 V AC, men apparaten fungerar i området 85 till 255 V. Dessutom kan den inbyggda POP-funktionen (Power Power OverVoltage Protection) aktiveras (Default = aktiv) för att skydda de anslutna apparaterna med överspänning.
