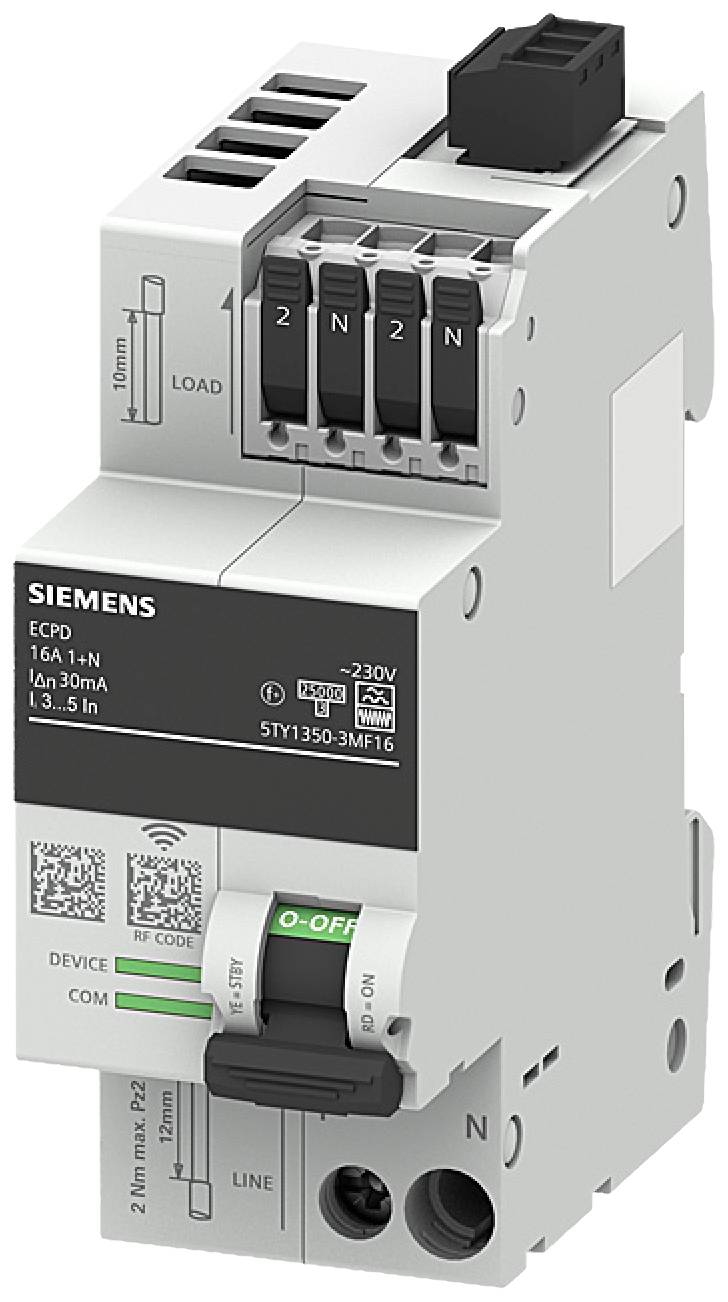

Siemens 5TY13503MF16 Elektroniskt skyddsbrytarsystem 1 fasig F 2-polig 0.03 A 230 V

Skyddsomkopplare med kommunikations- och mätfunktion
Skyddsbrytarna med kommunikations- och mätfunktioner är en viktig del av SENTRON digitaliseringslösningar.
Anläggningens tillgänglighet ökas genom tidig reaktion på varningar. Skyddsfunktionerna ger fortfarande säker och pålitlig skydd i slutströmkretsen. Kommunikations- och mätfunktionen underlättar i sin tur identifiering av felet vid felfunktioner på grund av att utlösninggränsen har anmälts, vilket was/Rat möjliggör slutsatser om fel i anordningar. En annan fördel med de inbyggda drifttimmar- och utlösningsmätarna är att man lättare kan planera underhåll. Dessutom registrerar skyddsbrytarenheterna med mät- och kommunikationsfunktion elektriska parametrar som energi, aktiv effekt, ström, spänning, nätfrekvens och temperatur. Detta ökar insynen och minskar energiförbrukningen i slutströmkretsen. Genom att ställa in larmgränsvärden och ytterligare mätning av differensströmmar i flera frekvenser möjliggörs en exakt lokalisering av felorsaker.
Tack vare sin kompakta konstruktion är skyddsbrytarenheterna ideal för eftermarknaden men även för nybyggnation. Systemet kan enkelt tas i drift via programvaran SENTRON Powerconfig eller SENTRON Powerconfig mobil för mobila enheter.

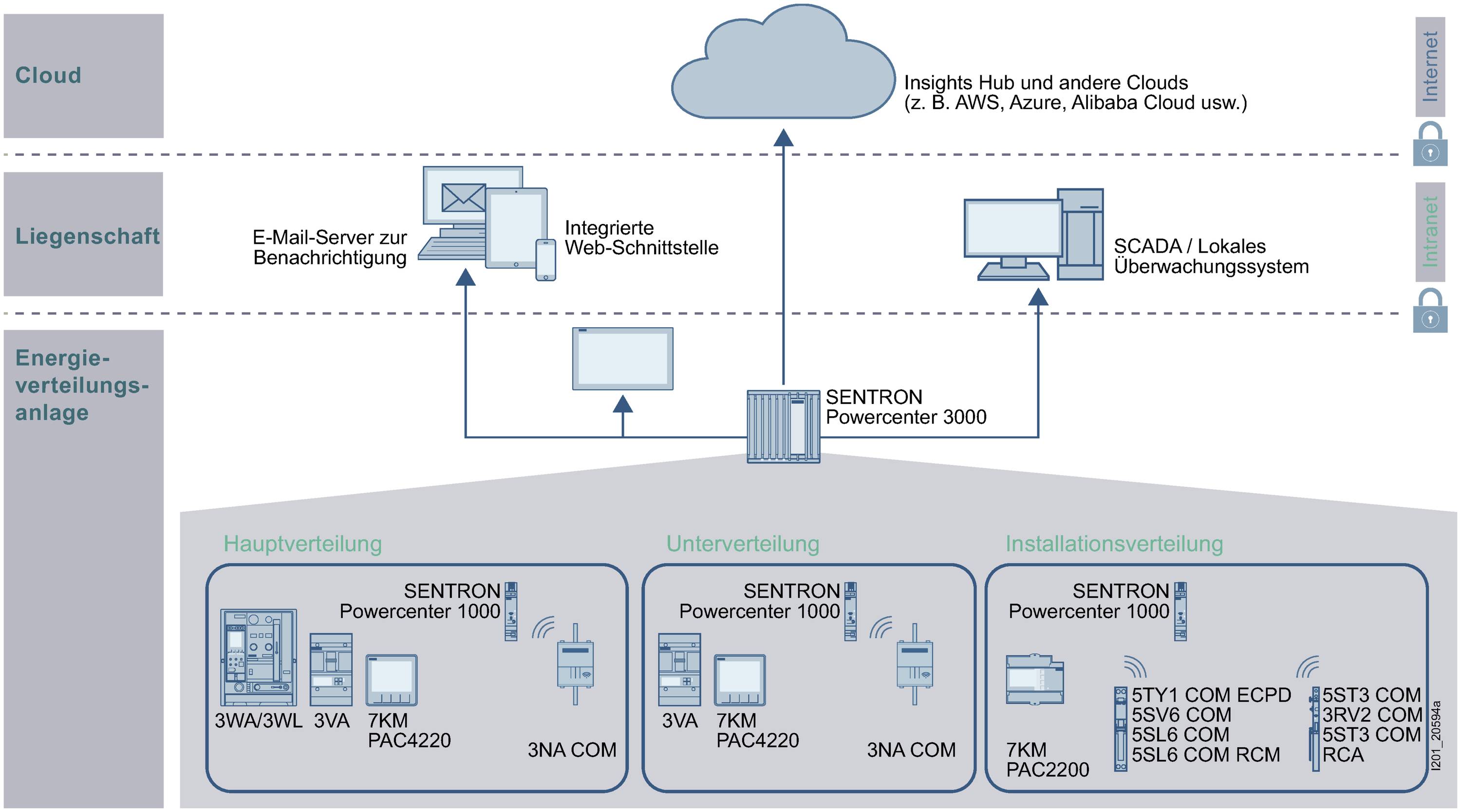

I centrum av systemet för kommunikationsaktiverade skyddsbrytarenheter står den datatceiver SENTRON PowerCenter 1000. Den samlar upp mätvärden från den ihopkopplade skyddsbrytarenheten och överför dem till överordnade system. De uppmätta värdena från upp till 24 kommunikationkompatibla SENTRON-enheter överförs trådlöst till en SENTRON PowerCenter 1000, vilken sparar utvalda data upp till 30 dagar. Övergripande system ger tillgång till data om gränssnitt för dataöverföring. Antingen på plats via Bluetooth® eller via Ethernet i det lokala nätverket. Ett Modbus TCP-protokoll används, som enkelt kan integreras i andra system.

Elektroniska skyddsbrytarenheter 5TY1 COM kombinerar med sitt nya koncept idag kända skydds- och komfortfunktioner på ett helt nytt sätt. Funktionerna kan - upp till grundfunktionerna - aktivt slås på och av och parametrera, så att anpassning till respektive program är möjlig. Dessa enheter stöds i PowerCenter 1000 med minst en inbyggd programvara version 3.0.

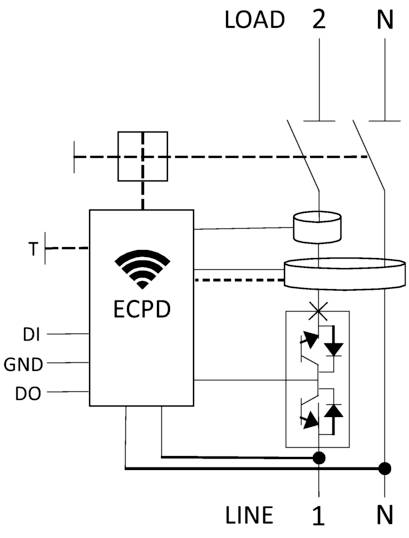

Förutom de redan kända mätfunktionerna tillkommer nu möjligheterna att ändra skyddade parametrar, vilket beroende på utlösningsorsak (t.ex. kortslutning/överbelastning) kan ställas in individuellt hur enheten förhåller sig efter. Det finns ett nytt tillstånd i apparaten som kallas standby (STBY). Denna möjliggör koppling via effekthalvledare mellan ON (strömledande som dagens skyddsbrytarenheter) och STBY (inte ledande/högohmig), för att till exempel koppla bort oönskade förluster från standby-förbrukare eller slås på igen efter en överbelastningsutlösning.
Vid en annan skyddad parameter kan känsligheten på RCD-utlösning av standard (22,5 mA) ändras på sensitiv (18.0 mA) eller även robust (27.0 mA), för att anpassa applikationen.
Dessutom har enheten ett inbyggt självtest, som cykliskt övervakar enheten mot avvikelser och vid behov stänger av enheten för att få ett säkert tillstånd.
Det finns versioner med olika strömstyrkor, som även kan ställas in individuellt.
Nominell spänning är 230 V AC, men apparaten fungerar i området 85 till 255 V. Dessutom kan den inbyggda POP-funktionen (Power Power OverVoltage Protection) aktiveras (Default = aktiv) för att skydda de anslutna apparaterna med överspänning.
