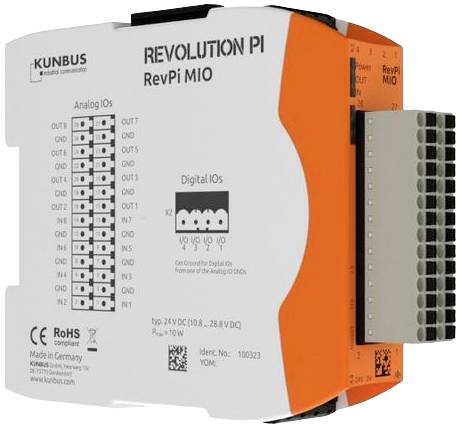

Revolution Pi by Kunbus RevPi MIO PR100323 PLC-expansionsmodul 24 V/DC

De 8 analoga ingångarna och 8 analoga utgångarna kan anslutas via den 28-poliga klämlisten på framsidan av modulen. Både ingångar och utgångar arbetar med 0 - 10 V. variabla kopplingströsklar gör att analoga ingångar som digitala ingångar kan uppträda. Brytgränserna kan ställas in för varje kanal. Varje analog ingång är högohmig med ett 100-kΩ-ingångsmotstånd och har ett hardfilter med en gränsfrekvens på 1,5 kHz. Dessutom är varje ingång skyddad med en skyddsdiod mot ESD-impulser. Även de analoga utgångarna kan konfigureras så att de ger en konstant, fördefinierad spänning. Det gör det möjligt att använda analoga utgångar som digitala utgångar och logiknivå upp till 10 V. Förutom sina analoga in- och utgångar Utgångar, har REVPI Mio även via 4 digitala kanaler. Varje kanal kan konfigureras som digital ingång eller digital utgång via revolution Pi konfigurationsverktyg PiCtory. Dessutom kan följande driftlägen ställas in: PWM-Input, impulsmätningar, GPI 24 V, PWM-utgång, impulsutgång & GPO 24 V nivåutmatning. De digitala ingångar/utgångar ansluts via ovan liggande 4-polig kontakt.
