Phoenix Contact Stiftkontakthuskort SDC Totalt antal poler 2 Rastermått: 5 mm 1864037 1 st

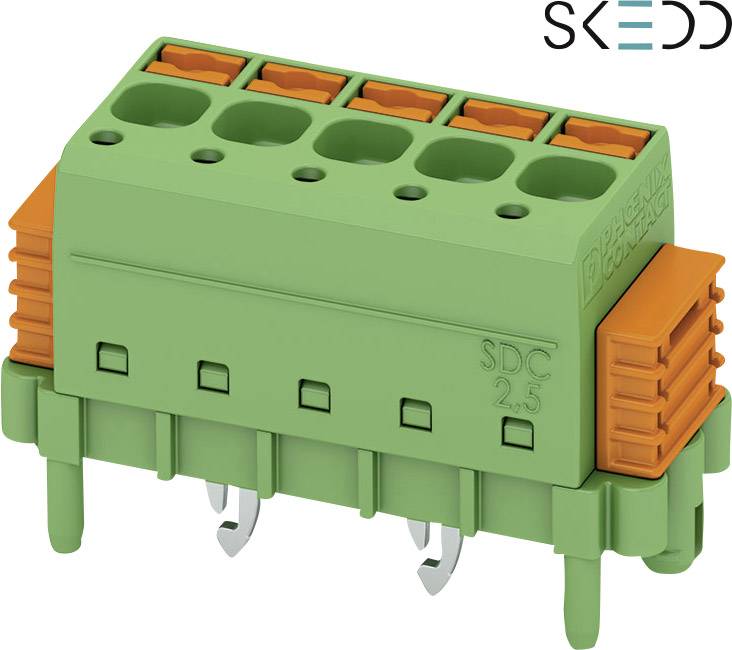

Kontaktdon från Phoenix Contact, gröna med orangea sidoelement, för ledningsarea 2,5 mm². Varumärket 'SKEDD' i övre högra hörnet.

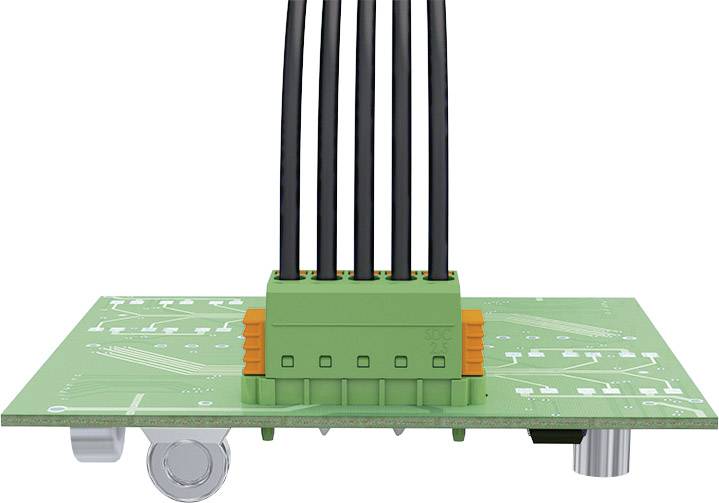

Grön kretskort med monterade svarta kablar som löper genom en central anslutning. Tekniska komponenter är identifierbara.

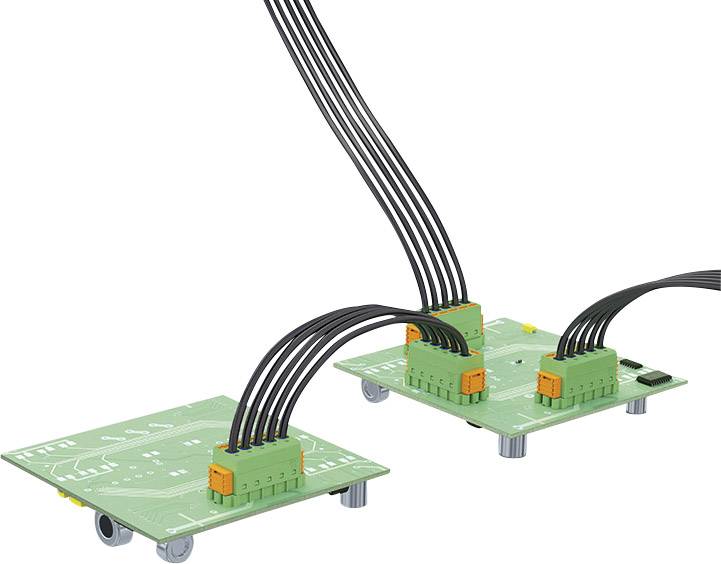

Två gröna elektroniska kretskort med flera kabelanslutningar, fastsatta med orangea kontakter.

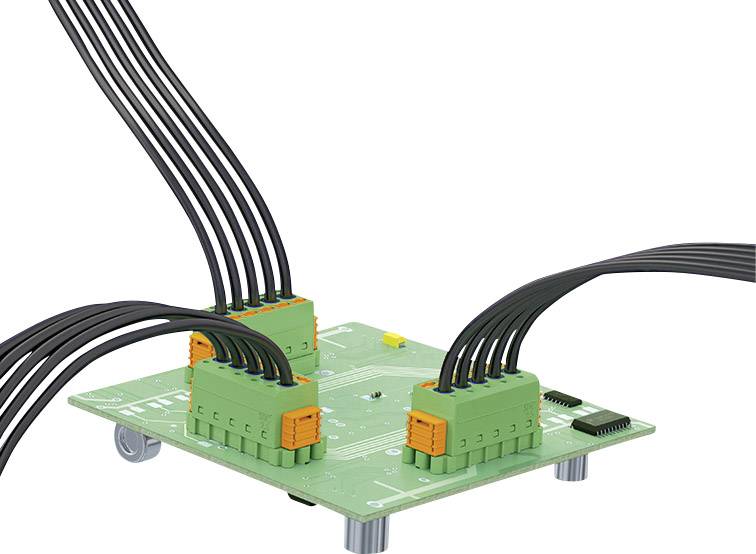

En grön kretskort med flera kablar fastsatta på den, vilka är anslutna till orange-gröna kontakter.

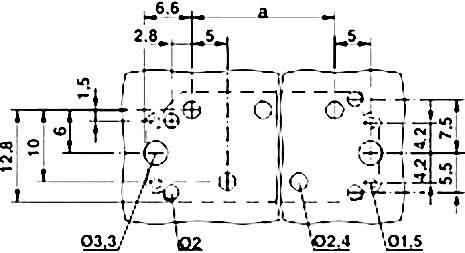

Teknisk ritning av en metallkoppling med hålmått i millimeter. Mått och avstånd för exakt placering av hålen.

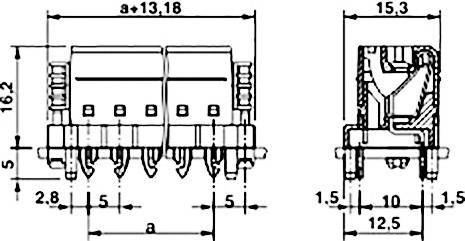

Teknisk ritning av en elektrisk kontakt med dimensionsangivelser i millimeter, visar fram- och sidovy med detaljer.
1/6
Liknande avbildning
Typ av produkt
Stiftkontakthuskort
Konstruktionsform
Kontakt
Antal serier
1
Serie
SDC
RM
5 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 29 okt.
6 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
6
-
19,92 kr
10
8% = 16,00 kr
18,32 kr
25
11% = 56,25 kr
17,67 kr
50
13% = 133,50 kr
17,25 kr
100
16% = 315,00 kr
16,77 kr
250
19% = 922,50 kr
16,23 kr
500
21% = 2 135,00 kr
15,65 kr
Mängdrabatter varierar beroende på säljaren
Antal
Minsta beställningsvolym:: 6
Intervaller: 6
Toal (19,92 kr / stycken)
119,52 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 6 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

  • Innehåll: 1 st
  • Antal serier: 1
  • Totalt antal poler: 2
  • Logotyp med en stiliserad stickkontakt och ordet 'SKEDD' under.

Tekniska specifikationer

Typ av produkt

Stiftkontakthuskort

Konstruktionsform

Kontakt

Antal serier

1

Anslutningssystem

wire-to-board

Serie

SDC

Funktioner

med upplåsningshjälp

med fläns

med karbinhake

RM

5 mm

Antal positioner per rad

2

Totalt antal poler

2

Stiftform

Dubbel

Nominell ström

12 A

Nominell ström - avrundad

12 A

Innehåll

1 st

AWG max.

12

AWG min.

24

avisolering längd (max.)

8 mm

Anslutning

Push-In-klämma

Rörelseriktning

Vinkelrät till PCB

Höljematerial

PA

Tillverkarnr.

1864037

Tillverkarfärg

Grön

Orange

Isolationsmaterial

PA

Kontaktmaterial

Koppar

Kontaktyta printsida

förtennad

Kontaktyta kontaktsida

förtennad

Nominell spänning

320 V

max. Tvärsnitt

2.50 mm²

Area min.

0.20 mm²

Kontaktriktning

Vinkelrät till PCB

Max. temperatur

+100 °C

Min. temperatur

-40 °C

Typ

SDC 2,5/ 2-PV-5,0-ZB

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 1611503 Phoenix Contact Stiftkontakthuskort SDC Totalt antal poler 2 Rastermått: 5 mm 1864037 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1611503 Phoenix Contact Stiftkontakthuskort SDC Totalt antal poler 2 Rastermått: 5 mm 1864037 1 st
