Name: Phoenix Contact SPTAF 1/ 2-5,0-EL PBC-terminal 1.5 mm² Antal poler 2 Grön 165 st Piece
Brand: Phoenix Contact
SKU: 2209497
Availability: BackOrder

Grön, elektrisk kontakt med åtta anslutningsklämmor. Förstärkt med fibreglas, lämplig för montering på kretskort.

Diagrammet visar strömstyrka i ampere mot omgivningstemperatur i grader Celsius. Linjen beskriver en minskning från 24 A vid 0 °C till 8 A vid 100 °C.

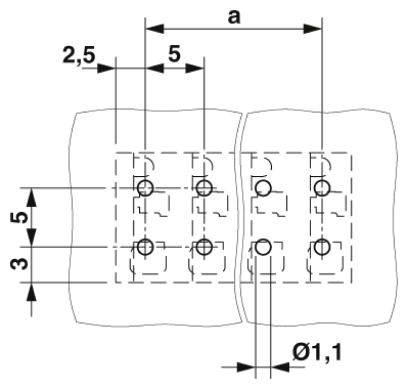

Teknisk ritning av två intilliggande borrhål med mått: 2,5 mm vertikalt, 5 mm horisontellt, håldiameter 1,1 mm.

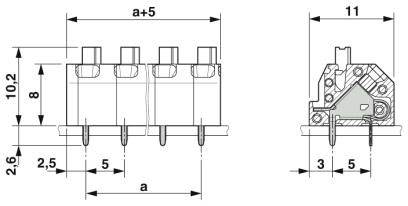

Teckning av en elektrisk kontakt med mått. Flera anslutningar och deras avstånd i millimeter är synliga.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

PBC-terminal

5 mm

Antal positioner per rad

Antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

71 Set

Antal (förpackningsstorlek 165 st)

Set

Toal (1 190,00 kr / stycken)

1 190,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 165 st

Tekniska specifikationer

Monteringssätt: Våglödning
Antal anslutningar 2
Ytstruktur: Sänkförtennad
Metallyta lödningsområde (täckskikt): Tenn (2–4 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 10,2 mm
Stiftlängd 2,6 mm
Stiftmått 0,75 x 0,3 mm
Märkstötspänning (III/3) 4 kV
Frekvens 10 - 150 - 10 Hz
Nominell area: 1.5 m²

Förpackningstyp: Piece

Typ: SPTAF 1/ 2-5,0-EL

Typ av produkt: PBC-terminal

Egenskaper: med Push-in-fjäderanslutning

RM: 5 mm

Antal serier: 1

Antal positioner per rad: 2

Antal poler: 2

avisolering längd (max.): 8 mm

Anslutning: Push-In-klämma
Krets

Nominell ström: 16 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 16 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1862411

Innehåll: 165 st

Nominell spänning: 320 V

Bredd: 10 mm

Höjd: 12.8 mm

Längd: 11 mm

UKCA: Ja
