Name: Phoenix Contact Sockelhuskabel Totalt antal poler 5 Rastermått: 7.62 mm 1996155 50 st
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

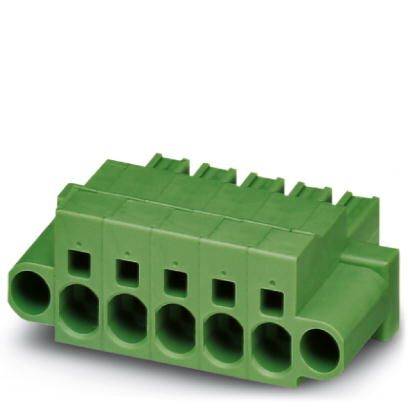

Grön elektrisk kontakt med fem anslutningshål, använd för att ansluta kablar i elektriska apparater.

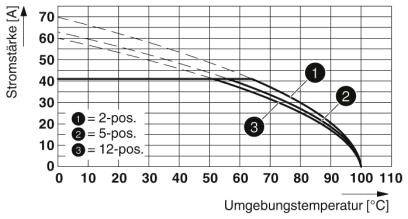

Diagram visar strömstyrka [A] mot omgivningstemperatur [°C]. Tre kurvor: '2-pos.', '5-pos.', '12-pos.' Minskning av strömstyrka med stigande temperatur.

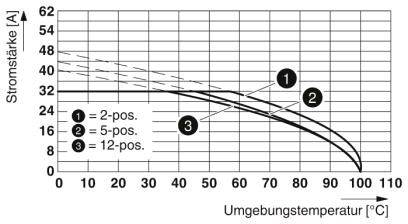

Diagrammet visar strömstyrkan i ampere beroende på omgivningstemperaturen i grader Celsius för tre olika switchlägen (2, 5, 12).

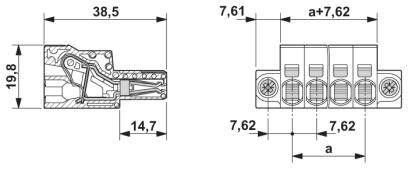

Teknisk ritning med dimensioner för en elektrisk kontakt. Detaljer visar bredd, längd och hålavstånd.

1/4

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

7.62 mm

Totalt antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

11 Set

Antal (förpackningsstorlek 50 st)

Set

Toal (3 990,00 kr / stycken)

3 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 50 st
Antal serier: 1
Totalt antal poler: 5

Tekniska specifikationer

Antal anslutningar: 5
Nominell area: 6 m²
Isoleringsmaterialsgrupp I
Märkstötspänning (III/3) 8 kV
Kontaktsystem Power COMBICON 5
Regling: Skruvfläns
Antal potentialer 5
Höjd (höjd utan lödpin) 19,8 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 5 N.
Dragkraft per pol ca: 4 N.
Kontaktcykler 50

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 1

Funktioner: med Push-In-fjäderanslutning

RM: 7.62 mm

Totalt antal poler: 5

Bredd: 53.32 mm

Nominell ström: 41 A

Nominell ström - avrundad: 41 A

Innehåll: 50 st

AWG max.: 8

AWG min.: 24

avisolering längd (max.): 15 mm

Mått.: (L x B x H) 38.5 x 53.32 x 19.8 mm

Anslutning: Push-In-klämma
Fjäderklämma

Tillverkarnr.: 1996155

Tillverkarfärg: Grön

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: Tenn

Nominell spänning: 1000 V

Höjd: 19.8 mm

Längd: 38.5 mm

max. Tvärsnitt: 10 mm²

Area min.: 0.2 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: SPC 5/ 5-STF-7,62

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Bredd

Nominell ström - avrundad

Totalt antal poler

Phoenix Contact Sockelhuskabel MSTB Totalt antal poler 14 Rastermått: 5.08 mm 1859292 1 st Piece

Artikelnr.:2209484

Leverans mån 2 nov.

23 StyckConrad Electronic

81.24 mm

12 A

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

219,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 2.54 mm 1821177 1 st

Artikelnr.:2209442

Leverans mån 2 nov.

43 StyckConrad Electronic

25.9 mm

6 A

2.54 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

109,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 3.5 mm 1790182 1 st

Artikelnr.:2209366

Leverans mån 2 nov.

41 StyckConrad Electronic

35.8 mm

8 A

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

209,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 3.5 mm 1790564 1 st

Artikelnr.:2209378

Leverans mån 2 nov.

50 StyckConrad Electronic

41.9 mm

8 A

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 3.81 mm 1817505 1 st

Artikelnr.:2209422

Leverans fre 11 dec.

Conrad Electronic

45.03 mm

8 A

3.81 mm

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

159,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5 mm 1779725 1 st

Artikelnr.:2209350

Okänd leveranstid

Conrad Electronic

59.8 mm

12 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

209,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5 mm 1909294 1 st

Artikelnr.:2209516

Leverans ons 11 nov.

Conrad Electronic

50.1 mm

12 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

109,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5 mm 1910283 50 st

Artikelnr.:2209520

Leverans tis 10 nov.

1 SetConrad Electronic

60.02 mm

12 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 090,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5.08 mm 1808967 1 st

Artikelnr.:2209402

Leverans mån 2 nov.

10 StyckConrad Electronic

59.92 mm

12 A

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

139,00 kr^*

Phoenix Contact Sockelhuskabel Totalt antal poler 10 Rastermått: 5.08 mm 1848795 1 st Piece

Artikelnr.:2209480

Leverans mån 2 nov.

11 StyckConrad Electronic

50.8 mm

12 A

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

109,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209583 Phoenix Contact Sockelhuskabel Totalt antal poler 5 Rastermått: 7.62 mm 1996155 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209583 Phoenix Contact Sockelhuskabel Totalt antal poler 5 Rastermått: 7.62 mm 1996155 50 st

Beskrivning

Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Klämrummet öppnas med hjälp av en fast skruvmejsel och möjliggör bekväm ledaranslutning. Inbyggd stålöverfjäder för extra säkerhet vid temperatur- och effektvariationer. Optimerad för trånga monteringssituationer: Hantering och ledaranslutning från en enda riktning. Skruvbar fläns för maximal mekanisk stabilitet. 600 V UL-godkännande med minsta mått.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
