Name: Phoenix Contact Sockelhuskabel Totalt antal poler 11 Rastermått: 3.81 mm 1748066 50 st
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

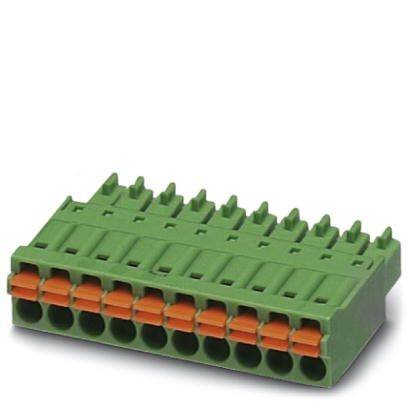

Grönt elektriskt kontaktmodul med flera anslutningar, använt för kabeldragning i elektroniska system.

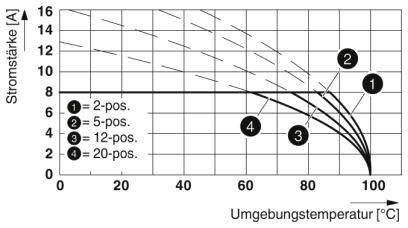

Diagram visar strömstyrka mot omgivningstemperatur i °C. Kurvor för 2, 5, 12 och 20 positioner. Strömstyrkan sjunker med stigande temperatur.

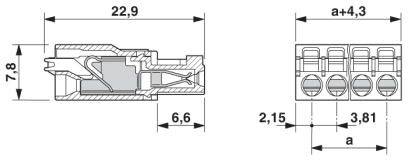

Teknisk ritning av en elektrisk kontakt med mått: Längd 22,9 mm, höjd 7,8 mm, bredd höger 2,15 mm, kontaktavstånd 3,81 mm.

1/3

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

3.81 mm

Totalt antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

3 Set

Visa alternativ

Antal (förpackningsstorlek 50 st)

Set

Toal (3 590,00 kr / stycken)

3 590,00 kr

inkl. moms

Fri frakt

Endast 3 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 50 st
Antal serier: 1
Totalt antal poler: 11

Tekniska specifikationer

Antal anslutningar: 11
Nominell area: 1.5 m²
Isoleringsmaterialsgrupp I
Märkstötspänning (III/3) 2,5 kV
Kontaktsystem Mini COMBICON
Regling: Utan
Antal potentialer 11
Höjd (höjd utan lödpin) 7,75 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 8 N.
Dragkraft per pol ca: 5 N.
Kontaktcykler 25

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 1

Funktioner: med Push-In-fjäderanslutning

RM: 3.81 mm

Totalt antal poler: 11

Bredd: 42.35 mm

Nominell ström: 8 A

Nominell ström - avrundad: 8 A

Innehåll: 50 st

AWG max.: 16

AWG min.: 24

avisolering längd (max.): 10 mm

Mått.: (L x B x H) 21.9 x 42.35 x 7.75 mm

Anslutning: Push-In-klämma
Fjäderklämma

Tillverkarnr.: 1748066

Tillverkarfärg: Grön

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: Tenn

Nominell spänning: 160 V

Höjd: 7.75 mm

Längd: 21.9 mm

max. Tvärsnitt: 1.5 mm²

Area min.: 0.2 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: FMC 1,5/11-ST-3,81

UKCA: Ja
