Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/Aktor-Box 1 st

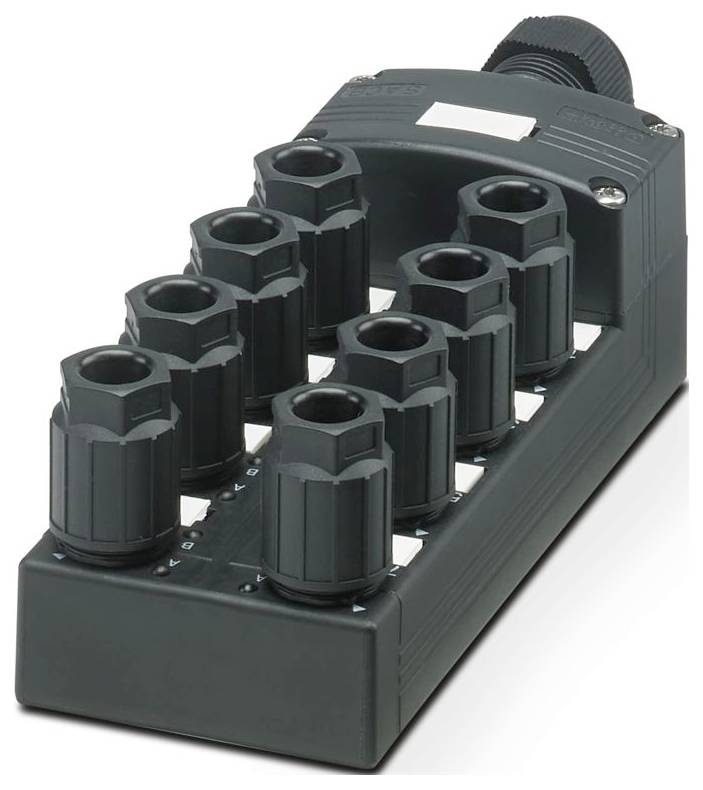

Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/Aktor-Box 1 st-0
Liknande avbildning
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
8
Antal fördelare
8-polig
Beläggning
dubbel
Typ
SACB-8/16-PT QO
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
61 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
1 032,00 kr
3
3% = 85,74 kr
1 003,42 kr
5
4% = 200,20 kr
991,96 kr
10
5% = 476,80 kr
984,32 kr
25
5% = 1 406,00 kr
975,76 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (1 032,00 kr / stycken)
1 032,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Antal poler: 5
  • NOMINELL SPÄNNING UN 48 V AC;60 V DC
  • Anslutningstyp: Push-in-anslutning
  • Bredd: 58 mm
  • Höjd: 45 mm
  • Brännbarhetsklass UL 94: V0
  • Materialhölje: PBT
  • Miljöförhållanden
  • Kapslingsklass: IP65
  • Temperaturintervall (drift): -30 °C ... 80 °C;-5 °C... 50 °C (vid konfektionering)
  • Material tätning: FKM
  • Längd: 168 mm
  • Material kontaktyta: SN
  • Yttre ledningsdiameter: 7 mm Ø 12 mm
  • Anmärkning om användning: Ledningar med 5 ledare får  ha en tvärsnittsarea på högst 0,5 m²/ AWG 20
  • Ledaranslutning: Ledaranslutning
  • Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex.  Genom buntband.
  • Lysdiod: nej
  • Material kontakt: Stål/koppar
  • Antal kortplatser: 8
  • Total märkström 10 A.
  • Tillåten strömbelastning per bana max. 2 A.
  • Strömtålighet per kortplats 4 A.
  • Anslutningstyp sensor/aktuator: QUICKON
  • Anslutningsbeläggning
  • Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3          / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 2 (B) = 4 / 2;4 5 4 / 4 4 5 (A) = 5 5 / B / 2 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A)   = 7 / 4;7 / 2 (B)           = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 3 / 1 (+ 48 V) = UN;1-8 (PE) = 0 V;1-8 / 5 (PE)
  • Statusindikering: nej
  • Material tätning O-ring: FKM
  • Material kontakthållare pa 6.6
  • Material kontakt stamkabelsida: Cu-legering
  • Material kontaktyta stamkabelsida: SN
  • Anslutningstvärsnitt signalledning flexibel: 0,14 m²... 0,5 mm²
  • Anslutningsarea för spänningsförsörjning flexibel: 0,14 mm²... 0,5 mm²
  • Anslutningstvärsnitt AWG signalledning flexibel: 26... 20
  • Anslutningstvärsnitt AWG spänningsförsörjning flexibel 26... 20
  • Avisoleringslängd signalledning 8 mm
  • Avisoleringslängd på manteln 50 mm (stamledning)
  • Lockskruv med åtdragningsmoment 0,35 Nm
  • Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,5 Nm
  • Åtdragningsmoment-kupolmutter 4 Nm
  • Material gjutmassa: PUR
  • Material kontakthållare stamkabelsidan: Pa 6.6 V0
  • Nyckelvidd kupolmutter 16 mm
  • Ledarisolationsmaterial: PVC/PE/PP/gummi
Typ av produkt

Sensor-/Aktor-Box

Antal signalplatser

8

Beläggning

dubbel

Typ

SACB-8/16-PT QO

Antal fördelare

8-polig

Statusdisplay

utan LED

Signaltyp

Universell

Anslutning

Push-in-fjäderanslutning

Bredd

58 mm

Längd

168 mm

IP65

Strömtålighet per kortplats

4 A

Summaström, enkel inmatning

10 A

Max. temperatur

80 °C

Min. temperatur

-30 °C

Anslutning tvärsnitt max.

0.75 mm²

Anslutning tvärsnitt min.

0.14 mm²

Anslutningstyp (fördelardosa)

QUICKON-anslutning

Höljematerial

PBT

Totalt antal poler

5

Tillverkarnr.

1175447

Innehåll

1 st

Antal poler

5

Höjd

45 mm

Strömbelastning (total)

10 A

Strömbelastning per I/O-signal

2 A

Driftspänning

48 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/Aktor-Box 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/Aktor-Box 1 st

Beskrivning

Fördelarbox, anslutningstyp: QUICKON, 0,14 mm²... 0,75 mm², antal platser: 8, antal poler: 5, antal anslutningar: Dubbelt, statusindikering: nej, Universal; ledningsanslutning: push-in-anslutning 180°, skärmning: nej,  kan anslutas vid anslutning av 5 ledare max. 0,5 mm²

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
