Name: Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st Piece
Brand: Phoenix Contact
SKU: 3563851
Availability: BackOrder

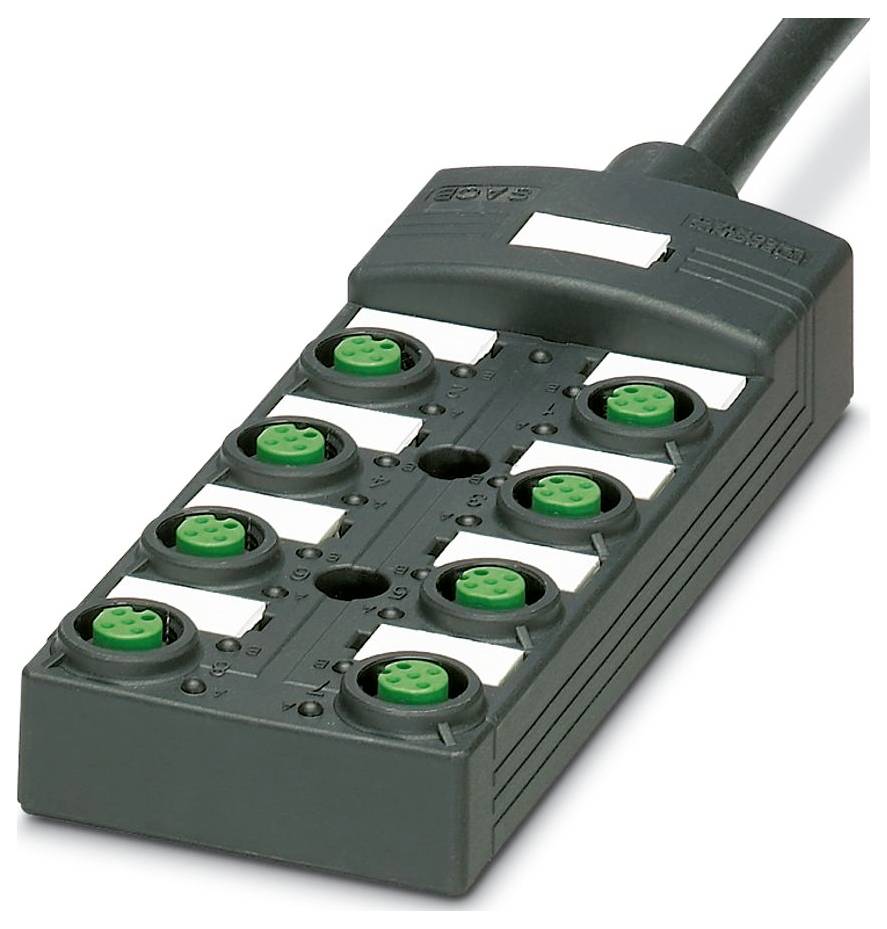

Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st Piece-0

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Sensor-/Aktor-Box

Antal signalplatser

Antal fördelare

8-polig

Beläggning

dubbel

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Poltal 19
NOMINELL SPÄNNING UN 24 V DC
Bredd: 54 mm
Höjd: 23 mm
Brännbarhetsklass UL 94: V0
Materialhölje: PBT
Miljöförhållanden
Kapslingsklass: IP65/IP67
Temperaturintervall (drift): -25 °C ... 80 °C
Standarder/bestämmelser: IEC 61076-2-101
Längd: 149 mm
Material kontaktyta: Guldpläterad
Yttre ledningsdiameter: 10,50 ±0,2 mm
Anmärkning om användning: Icke-dokumenterade platser skall stängas innan de tas i bruk. Passande fästelement hittar du under "tillbehör".
Yttermantel, material: REN
Material ledare: Blank Cu-fläta
Ledningslängd: 15 m
Ledningsarea 16x 0,5 mm (signalledning);3x 1 mm ² (energiledning)
Ledaranslutning: Ledaranslutning
Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
Standardnamn: M12-kontaktdon
Yttermantel, färg: Svart RAL 9005
Användning: Standard
Övriga beständighet: Bra beständig mot syra, lut och lösningsmedel
Kodning A
Lysdiod: Ja
Material kontakt: Cu-legering
Provspänning: 2000 V
Antal kortplatser: 8
Driftspänning max. Umax: 30 V DC
Total märkström 12 A.
Tillåten strömbelastning per bana max. 2 A.
Strömtålighet per kortplats 4 A.
Anslutningstyp sensor/aktuator: M12-uttag
Åtdragningsmoment kortplats för avkännings-/aktor-ledning 0,4 Nm
Anslutningsbeläggning
Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A ) = WH;1 / 2 (B) = GYPK;2 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A ) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4 / 2 (B) = BNGN ;5 / 4 (A) = PK;5 / 2 (B) = WHYE;6 (BO) = WH25 = 4 = WH25 (BO = WO 2 = WH25 = WHJ) / 7 8 1-8 = WH25 = GY = G25 = 4 4 = G25 = 6 7 8 = G25 = WHN = GO = GO = GO = GO = GO 2 = GO 2 = GO 2 = GO 2 = GO 2 = 1 (+ 24 V ) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE ) = GNYE
Statusindikering: Ja
Material gänghylsa: PBT
Material tätning O-ring: NBR
Material kontakthållare pa
Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,5 Nm
Material gjutmassa: PUR
Lokal diagnos: Matningsspänning LED grön;statusindikering i/O LED gul
Övervakad funktion: Matningsspänning
Optisk visning: Lysdiod grön
PUR/ PVC SVART [PUR]: PUR/PVC SVART [PUR]
Ledningsvikt 183,7 kg/km.
UL AWM STYLE 20549 (80 °C / 300 V)
Skärmad: Nej
Ledningstyp: PUR/PVC svart [PUR]
Ledarkonstruktion signalledning 28x 0,15 mm
AWG signalledning 20
Ledkonstruktion spänningsförsörjning 56x 0,15 mm
AWG-spänningsförsörjning 17
Ledardiameter inklusive isolering 1,5 ±0,1 mm (signalledning);2,1 mm ±0,1 mm (energiledning)
Material trådisolering: PVC
Enledare, färg: brun, blå, grön/gul, vit, grön, gul, grå, rosa, röd, svart, violett, grå/rosa, röd/blå, vit/grön, brun/grön, vit/gul, gul/brun, vit/grå, grå/brun
Väggtjocklek inre mantel: ≥ 0,15 mm
Väggtjocklek yttermantel: ≥ 0,76 mm
Total tvinning: Ledare tvinnade i lager
Nominell spänning kabel 300 V.
Minsta böjningsradie, fast installerad: 7,5 x D
Minsta böjningsradie, flexibelt dragen: 10 x D.
Minsta böjningsradie, fast installerad 79 mm
Min. Böjradie, mobil installation 105 mm
Dynamisk belastning (böjning): Böjcykler maximalt: 1500000, böjradie: 10 x D, körväg: 2 m, körhastighet: 2 m/s.
Flamhärdighet: Enligt din en 50265
Oljebeständighet: Enligt VDE 0472 del 803
Särskilda egenskaper: Silikonfri

Förpackningstyp: Piece

Typ av produkt: Sensor-/Aktor-Box

Antal signalplatser: 8

Beläggning: dubbel

Typ: SACB-8/16-L-15,0PUR SCO P

Huvudkabel: Ja

Antal fördelare: 8-polig

Statusdisplay: med LED

Signaltyp: PNP

Anslutning: M12-uttag

Bredd: 54 mm

Längd: 149 mm

: IP65
IP67

Strömtålighet per kortplats: 4 A

Summaström, enkel inmatning: 12 A

Max. temperatur: 80 °C

Min. temperatur: -25 °C

Anslutning tvärsnitt max.: 1 mm²

Anslutning tvärsnitt min.: 0.5 mm²

Anslutningstyp (fördelardosa): M12-hylsa

Höljematerial: PBT

Totalt antal poler: 5

Tillverkarnr.: 1097635

Innehåll: 1 st

Kabellängd (specifikationer): 15 m

Antal poler: 5

Höjd: 23 mm

Strömbelastning (total): 12 A

Strömbelastning per I/O-signal: 2 A

Djup: 149 mm

Driftspänning: 24 V

Märkspänning: 24 V

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Antal fördelare

Antal signalplatser

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Piece

Artikelnr.:3565886

Leverans tis 3 nov.

85 StyckConrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Single

Artikelnr.:3565909

Leverans tis 3 nov.

60 StyckConrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Single

Artikelnr.:3565938

Leverans tis 10 nov.

Conrad Electronic

10-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Sensor-/Aktor-Box 1 st Piece

Artikelnr.:3566244

Utgått

Conrad Electronic

4-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Sensor-/Aktor-Box M8-distributör med plasttråd 50 st

Artikelnr.:3568146

Utgått

Conrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

35 432,00 kr^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Sensor-/Aktor-Box 1 st

Artikelnr.:3566160

Utgått

Conrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box M8-distributör med plasttråd 1 st

Artikelnr.:3566165

Utgått

Conrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Sensor-/Aktor-Box Multipolfördelare 1 st

Artikelnr.:3566168

Utgått

Conrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 432,00 kr^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st

Artikelnr.:3566183

Utgått

Conrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Piece

Artikelnr.:3566143

Utgått

Conrad Electronic

8-polig

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st Piece

Beskrivning

Fördelarbox, användning: Standard, anslutningstyp: M12-uttag plast, antal platser: 8, poltal: 5, kodning: A, kontaktplatsinbeläggning: Dubbel, statusindikering: Ja, PNP; anslutning för stamledning: fast anslutning 180°, PUR/PVC, ledningslängd: 15 m, skärmning: nej
