Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st

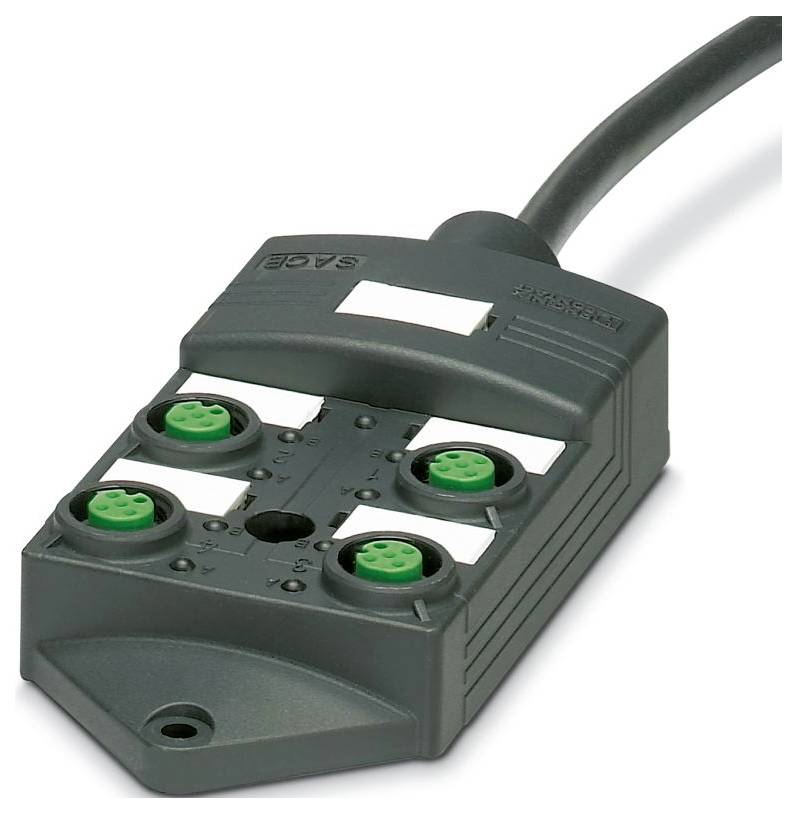

Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st-0
Liknande avbildning
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
4
Antal fördelare
4-polig
Beläggning
dubbel
Typ
SACB-4/ 8-L-15,0PUR SCO P
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
40 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
1 112,00 kr
3
3% = 92,40 kr
1 081,20 kr
5
4% = 215,70 kr
1 068,86 kr
10
5% = 513,80 kr
1 060,62 kr
25
5% = 1 515,00 kr
1 051,40 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (1 112,00 kr / stycken)
1 112,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Poltal 11
  • NOMINELL SPÄNNING UN 24 V DC
  • Bredd: 54 mm
  • Höjd: 23 mm
  • Brännbarhetsklass UL 94: V0
  • Materialhölje: PBT
  • Miljöförhållanden
  • Kapslingsklass: IP65/IP67
  • Temperaturintervall (drift): -25 °C ... 80 °C
  • Standarder/bestämmelser: IEC 61076-2-101
  • Längd: 117 mm
  • Material kontaktyta: Guldpläterad
  • Yttre ledningsdiameter: 8,70 ±0,2 mm
  • Anmärkning om användning: Icke-dokumenterade platser skall stängas innan de tas i bruk. Passande fästelement hittar du under "tillbehör".
  • Yttermantel, material: REN
  • Material ledare: Blank Cu-fläta
  • Ledningslängd: 15 m
  • Ledningstvärsnitt: 8x 0,5 mm² (signalledning);3x 1 mm ² (energiledning)
  • Ledaranslutning: Ledaranslutning
  • Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex.  Genom buntband.
  • Standardnamn: M12-kontaktdon
  • Yttermantel, färg: Svart RAL 9005
  • Användning: Standard
  • Övriga beständighet: Bra beständig mot syra, lut och lösningsmedel
  • Kodning A
  • Lysdiod: Ja
  • Material kontakt: Cu-legering
  • Provspänning: 2000 V
  • Antal kortplatser: 4
  • Driftspänning max. Umax: 30 V DC
  • Total märkström 12 A.
  • Tillåten strömbelastning per bana max. 2 A.
  • Strömtålighet per kortplats 4 A.
  • Anslutningstyp sensor/aktuator: M12-uttag
  • Åtdragningsmoment kortplats för avkännings-/aktor-ledning 0,4 Nm
  • Anslutningsbeläggning
  • PLATS/POL = LEDARFÄRG ELLER ANSLUTNING: 1 / 4 (A  ) = WH;1 / 2 (B) = GYPK;2 / 4 (A  ) = GN;2 / 2 (B) =  RDBU;3 / 4 (A) =  YE;3  / 2 (B) = WHGN  ;4      / 4 (A) = GGY;4 / 2 (B) = BNGN;1-4 3 / 1 (+ 24 1-4 V) = BN 1-4 5 /  YPE (YBU)
  • Statusindikering: Ja
  • Material gänghylsa: PBT
  • Material tätning O-ring: NBR
  • Material kontakthållare pa
  • Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,5 Nm
  • Material gjutmassa: PUR
  • Lokal diagnos: Matningsspänning LED grön;statusindikering i/O LED gul
  • Övervakad funktion: Matningsspänning
  • Optisk visning: Lysdiod grön
  • PUR/ PVC SVART [PUR]: PUR/PVC SVART [PUR]
  • Ledningsvikt 122 kg/km.
  • UL AWM Style 20549
  • Skärmad: Nej
  • Ledningstyp: PUR/PVC svart [PUR]
  • Ledarkonstruktion signalledning 28x 0,15 mm
  • AWG signalledning 20
  • Ledkonstruktion spänningsförsörjning 56x 0,15 mm
  • AWG-spänningsförsörjning 17
  • Ledardiameter inklusive isolering 1,5 ±0,1 mm (signalledning);2,1 mm ±0,1 mm (energiledning)
  • Material trådisolering: PVC
  • Enledare, färg: brun, blå, grön/gul, vit, grön, gul, grå, grå/rosa, röd/blå, vit/grön, brun/grön
  • Väggtjocklek inre mantel: ≥ 0,15 mm
  • Väggtjocklek yttermantel: ≥ 0,38 mm
  • Total tvinning: Ledare tvinnade i lager
  • Nominell spänning kabel 300 V.
  • Minsta böjningsradie, fast installerad: 7,5 x D
  • Minsta böjningsradie, flexibelt dragen: 10 x D.
  • Minsta böjningsradie, fast installerad 66 mm
  • Min. Böjradie, mobil installation 87 mm
  • Dynamisk belastning (böjning): Böjningscykler maximalt: 1500000, böjradie: 87 mm, körväg: 2 m, körhastighet: 2 m/s.
  • Flamhärdighet din en 50265
  • Oljebeständighet: Enligt VDE 0472 del 803
  • Särskilda egenskaper: Silikonfri
Typ av produkt

Sensor-/Aktor-Box

Antal signalplatser

4

Beläggning

dubbel

Typ

SACB-4/ 8-L-15,0PUR SCO P

Huvudkabel

Ja

Antal fördelare

4-polig

Statusdisplay

med LED

Signaltyp

PNP

Anslutning

M12-uttag

Bredd

54 mm

Längd

117 mm

IP65

IP67

Strömtålighet per kortplats

4 A

Summaström, enkel inmatning

12 A

Max. temperatur

80 °C

Min. temperatur

-25 °C

Anslutning tvärsnitt max.

1 mm²

Anslutning tvärsnitt min.

0.5 mm²

Anslutningstyp (fördelardosa)

M12-hylsa

Höljematerial

PBT

Totalt antal poler

5

Tillverkarnr.

1097602

Innehåll

1 st

Kabellängd (specifikationer)

15 m

Antal poler

5

Höjd

23 mm

Strömbelastning (total)

12 A

Strömbelastning per I/O-signal

2 A

Djup

117 mm

Driftspänning

24 V

Märkspänning

24 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor-/Aktor-Box M12 fördelare med plastgänga 1 st

Beskrivning

Fördelarbox, användning: Standard, anslutningstyp: M12-uttag plast, antal platser: 4, poltal: 5, kodning: A, kontaktplatsinbeläggning: Dubbel, statusindikering: Ja, PNP; anslutning för stamledning: fast anslutning 180°, PUR/PVC, ledningslängd: 15 m, skärmning: nej

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
