Name: Phoenix Contact PTDA 1,5/ 7-3,5 PBC-terminal 1.5 mm² Antal poler 7 Grön 50 st Piece
Brand: Phoenix Contact
SKU: 2141012
Availability: BackOrder

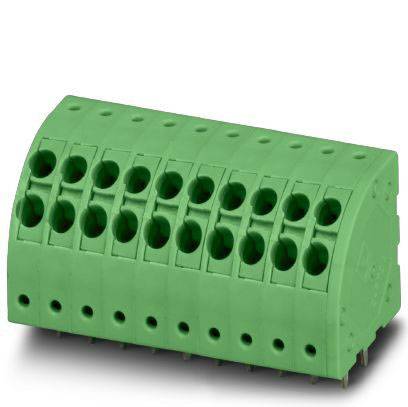

Grön elektrisk kopplingsplintkontakt med flera platser, använd för ledningsanslutningar i elektroniska kretsar.

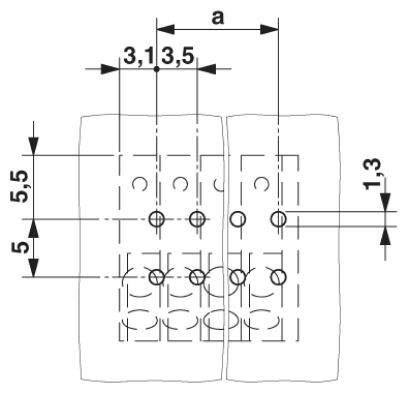

Teknisk ritning: Där visas borrhålspositionen i centimeter inom ett rektangulärt rutnät.

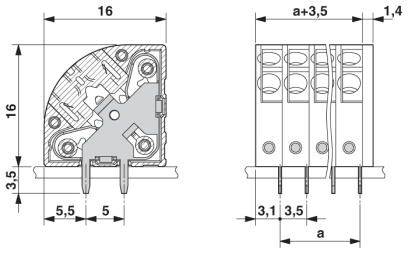

Teknisk ritning av en kontakt med mått i millimeter: Längd 16, bredd 5,5, höjd 3,5. Visar front- och sidovy.

Diagram visar strömstyrka (A) vs. omgivningstemperatur (°C). Kabel 1,5 mm²: 18 A vid 20°C, sjunker till 12 A vid 100°C.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

PBC-terminal

3.5 mm

Antal positioner per rad

Antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

135 Set

Antal (förpackningsstorlek 50 st)

Set

Toal (2 090,00 kr / stycken)

2 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 50 st

Tekniska specifikationer

Monteringssätt: Våglödning
Antal anslutningar: 14
Metallyta lödningsområde (täckskikt): Tenn (4–8 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 16 mm
Stiftlängd 3,5 mm
Stiftmått 1 x 0,4 mm
Märkstötspänning (III/3) 2,5 kV
Nominell area: 1.5 m²

Förpackningstyp: Piece

Typ: PTDA 1,5/ 7-3,5

Typ av produkt: PBC-terminal

Egenskaper: med Push-in-fjäderanslutning

RM: 3.5 mm

Antal serier: 1

Antal positioner per rad: 7

Antal poler: 7

Serie: PTDA

avisolering längd (max.): 10 mm

Anslutning: Push-In-klämma
Krets

Nominell ström: 13.5 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 13.5 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1724977

Innehåll: 50 st

Nominell spänning: 240 V

Bredd: 25.9 mm

Höjd: 19.5 mm

Längd: 16 mm

UKCA: Ja
