Name: Phoenix Contact PT 1,5/14-3,5-H PBC-terminal 1.5 mm² Antal poler 14 Grön 50 st Piece
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

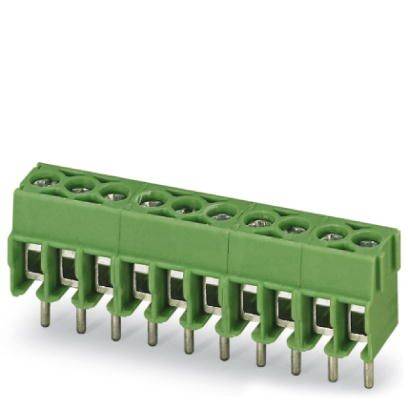

Grön elektrisk kontakt med åtta anslutningar och metallstift, lämplig för montering på kretskort.

Diagrammet visar sambandet mellan strömstyrka (A) och omgivningstemperatur (°C) för en tråd med 1,5 mm² tvärsnittsarea. Strömmen minskar från cirka 85°C.

Teknisk ritning av två angränsande komponenter med hål. Mått: horisontellt avstånd 3,5 cm, vertikalt 1,75 cm och 1,2 cm, total höjd 3,1 cm.

1/3

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

PBC-terminal

3.5 mm

Antal positioner per rad

Antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal (förpackningsstorlek 50 st)

Set

Toal (1 990,00 kr / stycken)

1 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 50 st

Tekniska specifikationer

Gängaskruvmejsel: M2
Monteringssätt: Våglödning
Antal anslutningar: 14
Stickanslutning: Nej
Åtdragningsmoment: 0,22 Nm... 0,25 Nm
Ytstruktur: Galvaniskt förtennad
Metallyta lödningsområde (täckskikt): Tenn (3–12 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 9,15 mm
Stiftlängd 4,5 mm
Stiftmått: Ø 0,9 mm
Märkstötspänning (III/3) 2,5 kV
Nominell area: 1.5 m²

Förpackningstyp: Piece

Typ: PT 1,5/14-3,5-H

Typ av produkt: PBC-terminal

Egenskaper: med trådskyddsbygel

RM: 3.5 mm

Antal serier: 1

Antal positioner per rad: 14

Antal poler: 14

avisolering längd (max.): 5 mm

Anslutning: Skruv
Krets

Nominell ström: 17.5 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 17.5 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1984730

Innehåll: 50 st

Nominell spänning: 200 V

Bredd: 49 mm

Höjd: 13.65 mm

Längd: 7.55 mm

UKCA: Ja
