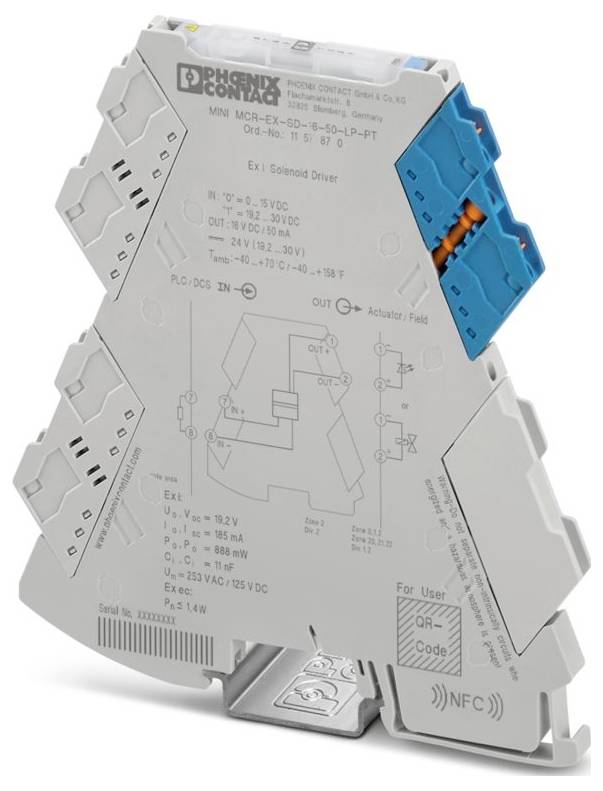

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Ventilstyrningsmodul 1 st
Typ av produkt
Ventilstyrningsmodul
Ingångssignal max. (ström)
50 mA
Ingångssignal max. (spänning)
30 V
Typ
MINI MCR-EX-SD-16-50-LP-PT
Mått.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (3 290,00 kr / stycken)
3 290,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- PRODUKTFAMILJ: Mini analog Pro
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 m² (med ändhylsa);0,14 m² ... 2,5 m² (utan ändhylsa)
- Ledararea AWG: 24... 12 (flexibel)
- Bredd: 6,2 mm
- Höjd: 109,81 mm
- Djup: 119,2 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 49 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: GB/T 3836.1;GB/T 3836.3;GB/T 3836.4
- Överspänningskategori II (≤ 5000 m)
- Föroreningsgrad: 2 (≤ 5000 m )
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Avisoleringslängd 10 mm
- Max. Inre induktivitet Li: Försumbara
- ATEX ATEX
- IECEx: IECEx
- Identifiering: [Ex ia Ma] i;[ex ia GA] IIC;[ex ia da] IIIC;ex ec [ia GA] IIC T4 GC
- UL, USA / Kanada: UL, USA / Kanada
- Utgångsspänning: ≥ 10,7 VDC (50 mA)
- Försörjningsspänning: Matning utan extern strömförsörjning behövs
- CE: CE
- Certifikat: DNV 23.0189 X.
- Kortslutningssäker: Ja
- Elektromagnetisk kompatibilitet: Testad enligt följande standarder och föreskrifter: EN 61326-1 användning inom industrin, NAMUR NE 21
- Exponering för störningar: Exponering för störningar
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- INMETRO: INMETRO
- Immunitet: IEC/en 61326-3-2
- Galvanisk separering mellan ingång och utgång: Ja
- Strömförsörjning: Försörjning
- Isolering: Dubbel/förstärkt isolering
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur B
- HUMIDITY: B
- Vibration: A.
- EMC:A
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Märkisolationsspänning 162 Veff (ingång/utgång)
- Provningsspänning 2,5 kV AC (50 Hz, 60 s)
- Säkerhetsdata: Säkerhetsdata
- Max. Utgångsspänning Uo: 19,2 V.
- Max. Utgångsström IO 185 mA
- Max. Uteffekt Po 888 mW
- Säkerhetsteknisk maximispänning UM: 253 V AC (≤ 2000 m);125 V DC (≤ 2000 m);121 V AC (> 2000 m ... 3000 m);110 V DC (> 2000 m... 3000 m);33 V AC/DC (> 3000 m... 4000 m);33 V AC/DC (> 4000 m... 5000 m)
- CCC / China-ex: CCC / China-ex
- GB-standard GB GB-standard
- Antal utgångar: 1
- Galvanisk separering: Galvanisk separering
- Strömförbrukning: < 1,4 W
- Signal: Spänning: Signal: Spänning
- Antal ingångar: 1
- Ingångssignal spänning: 19,2 V DC... 30 V DC (24 V DC, -20 % ... +25 % )
- Ex-installation (EPL): GC;div. 2
- Galvanisk separering ingång/utgång IEC/en 60079-11: Galvanisk separering ingång/utgång IEC/en 60079-11
- Ex i-strömkretsar (EPL): GA;DA;Ma;div. 1
- Max. Inre kapacitet CI: 11 nF
- Säkerhetsintegritetsnivå (SIL, IEC 61508): Säkerhetsintegritetsnivå (SIL, IEC 61508)
- IIa (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 7 MH / 6,1 µF
- IIB/IIIC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 4 MH / 1,53 µF
- IC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 0,8 MH / 240 nF
- I (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 10 MH / 8,7 µF
- Höjdintervall > : 4000 m... 5000 m
- Strömbegränsning > 50 mA
- Reaktiv tid < 50 ms
- Tomgångsspänning > 16 V DC
- Galvanisk separering ingång/utgång IEC/en 60079-7: Galvanisk separering ingång/utgång IEC/en 60079-7
- Utgångsmotstånd: ≥ 103 Ω (inre resistans Ri)
- Höjdinsatsområde (IEC/en 61010-1): Höjdsområde (IEC/en 61010-1)
- Höjdinsatsområde (IEC/en 60079-11): Höjdinsatsområde (IEC/en 60079-11)
- Höjdinsatsområde (IEC/en 60079-7): Höjdinsatsområde (IEC/en 60079-7)
- Galvanisk separering ingång/utgång IEC/en 61010-1: Galvanisk separering ingång/utgång IEC/en 61010-1
- Typ
MINI MCR-EX-SD-16-50-LP-PT
- Typ av produkt
Ventilstyrningsmodul
- Ingångssignal max. (ström)
50 mA
- Ingångssignal max. (spänning)
30 V
- Mått.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Anslutning
Push-in-fjäderanslutning
- Utgångssignal (spänning)
≥ 10.7 V DC (50 mA)
- Utgångssignal (ström)
185 mA
- Ingångssignal (spänning)
19.2 V DC ... 30 V DC
- Ingångssignal (ström)
50 mA
- Innehåll
1 st
- Bredd
6.2 mm
- Höjd
109.81 mm
- Längd
119.2 mm
- Max. omgivningstemperatur
49 °C
- Min. omgivningstemperatur
-40 °C
- Försörjningspänning U(B)
schleifengespeist. keine externe Versorgung notwendig
- Tvärsnitt flexibelt (max.)
2.5 mm²
- Tvärsnitt styv (max.)
2.5 mm²
- Tvärsnitt flexibelt (min.)
0.14 mm²
- Tvärsnitt styv (min.)
0.2 mm²
- Djup
119.2 mm
IP20
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Ventilstyrningsmodul 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Ventilstyrningsmodul 1 st
Beskrivning
Ex i-ventilstyrkomponent för styrning av ex i-magnetventiler i ex-området. Tomgångsspänning: 16 V DC, strömbegränsning: 50 mA, standardkonfiguration, Loop-powered, Safety Integrity Level (SIL, IEC 61508): 3, Push-in-anslutning
