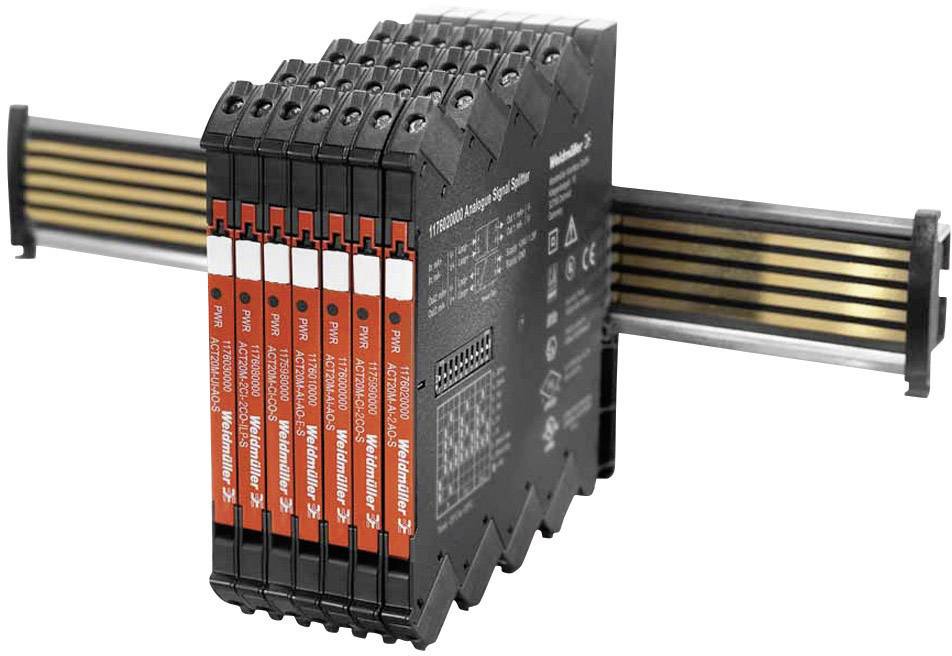

Liknande avbildning
1/2
Liknande avbildning
Weidmüller ACT20M-AI-AO-S 1176000000 Signalomvandlare 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Signalomvandlare
Ingångssignal max. (ström)
20 mA
Ingångssignal max. (spänning)
10 V
Typ
ACT20M-AI-AO-S
Mått.
(L x B x H) 114.3 x 6.1 x 112.5 mm
Datablad (PDF)
1 Styck
Antal
Toal (2 152,00 kr / stycken)
2 152,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Tekniska specifikationer
- Nettovikt: 80 g
- Drifttemperatur: 25 °C - +70 °C
- Lagringstemperatur: -40 °C - +85 °C
- Antal ingångar: 1
- Sensor: Spänningskälla, strömkälla, 2-ledarsändare (utan egen spänningsförsörjning)
- Antal utgångar: 1
- Galvanisk separering: 3-vägs-kapare
- Noggrannhet < 0.05 % av mätområdet
- Gränsfrekvens (-3 dB) 100 Hz
- Bärskena TS 35
- Svarstid: < 7 ms
- Lastmotstånd spänning > 10 kΩ
- Sensormatning 17 V/DC-28 V/DC
- Ledaranslutningsarea AWG, min.: AWG 30
- Ledaranslutningsarea AWG, max.: AWG 14
- Åtdragningsmoment, min. 0.4 Nm
- Åtdragningsmoment, max. 0.6 Nm
- Typ
ACT20M-AI-AO-S
- Typ av produkt
Signalomvandlare
- Ingångssignal max. (ström)
20 mA
- Ingångssignal max. (spänning)
10 V
- Mått.
(L x B x H) 114.3 x 6.1 x 112.5 mm
- Anslutning
Skruv
- Utgångssignal (spänning)
0 V-10 V, 0 V-5 V
- Utgångssignal (ström)
0 mA-20 mA, 4 mA-20 mA
- Driftspänning
300 V (max)
- Driftspänning max.
300 V
- Börda
600 Ω
- Ingångssignal (spänning)
10 V
- Ingångssignal (ström)
0 mA-20 mA, 4 mA-20mA
- Ingångsmotstånd
70 Ω
- Innehåll
1 st
- Konfiguration
DIP-switch
- Bredd
6.1 mm
- Höjd
112.5 mm
- Längd
114.3 mm
- RoHS-godkänd
Ja
- Max. omgivningstemperatur
+70 °C
- Min. omgivningstemperatur
-25 °C
- Matningsspänning (mun.)
24 V/DC
- Tvärsnitt styv (max.)
2.5 mm²
- Tvärsnitt styv (min.)
0.5 mm²
- Utförande
DC - 3-vägs aktiv separatorer, konfigurerbar via DIP-brytare
- Anslutningstyp
0.5 - 2.5 mm²
- Utgångssignal
0/4 … 20 mA 0/2 … 10 V eller 0/1 … 5 V
- Ingångssignal
0/4 … 20 mA 0/2 … 10 V eller 0/1 … 5 V
Snap mounting support rail
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Screw connection
IP20
None
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 738285 Weidmüller ACT20M-AI-AO-S 1176000000 Signalomvandlare 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 738285 Weidmüller ACT20M-AI-AO-S 1176000000 Signalomvandlare 1 st
Beskrivning
Spänningsförsörjning via bärande rälsbuss
