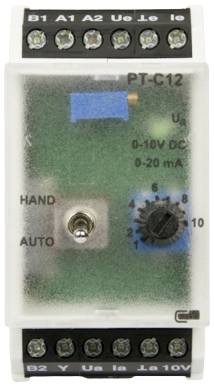

Metz Connect PT-C12 24 V AC/DC 110501 Signalomvandlare 1 st

Potentialsepareringen / signalomvandlaren används för att separera analoga signaler från 0 till 10 V DC och 0 till 20 mA DC eller för signalomvandling från 0 till 10 V DC till 0 till 20 mA DC eller 0 till 20 mA DC till 0 till 10 V. DC Ingångs-, resp. Utgångssignaler och matningsspänning är ömsesidigt isolerade. På enheten kan alternativt en ingångssignal 0 till 10 V eller 0 till 20 mA anslutas. Funktion potentialdelning: Vid PT-C12 jämförs ingångssignalen 0 till 10 V proportionellt mot utgångssignalen 0 till 10 V. PTI-C12 utjämnar ingångssignalen 0 till 20 mA proportionellt mot utgångssignalen 0 till 20 mA. Funktion signalomvandling med potentialdelning: Vid en signalomvandling från 0 till 10 V till 0 till 20 mA eller 0 till 20 mA till 0 till 10 V kan den omvandlade utgångssignalen justeras med hjälp av den inbyggda vridtrimmern. Dessutom är en handdriven nödmanövernivå integrerad med MANUELL-AUTO-omkopplare med återkopplingskontakt. Via potentiometern på FRAMSIDAN kan i brytarläge FÖR HAND utgångssignalen 0 till 10 V eller 0 till 20 mA ställas in. På klämman 10 V finns en konstant utgångsspänning på max. 10 V DC, 5 mA till förfogande. Ingång Y används för LED-indikering av utgångsspänningen UA. Ljusstyrkan på LED:en beror på höjden på utgångssignalen (brygga mellan UA och Y). Alternativt kan en extern signal kopplas på vid ingång Y för LED-visning från 0 till 10 V DC. Anslutning med skruvklämmor.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
