Name: Phoenix Contact 3273078 Vit 10 st
Brand: Phoenix Contact
SKU: 2226039
Availability: BackOrder

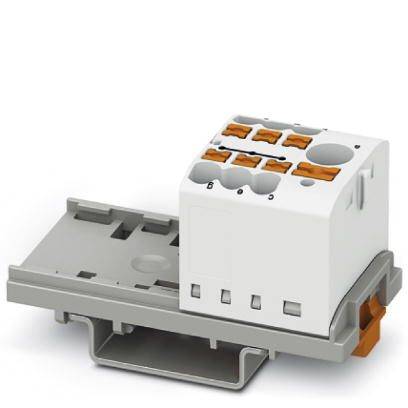

En vit elektrisk anslutningsblock med flera anslutningar, monterad på en grå bärskenan.

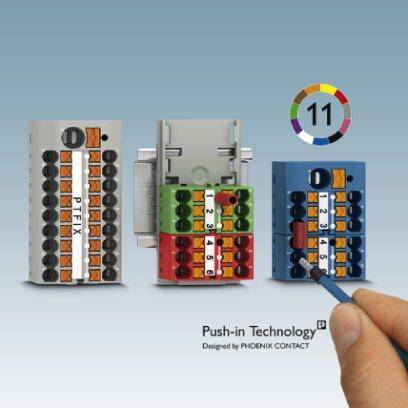

Tre elektriska anslutningsklämmor med märkning i olika färger. En hand pekar med en penna på den högra klämmans.

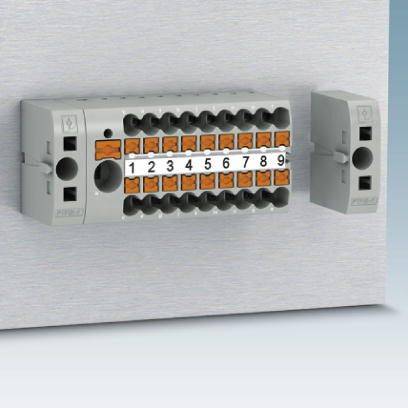

Kopplingsplint med numrerade anslutningsklämmor, arrangerade i två rader. Varje klämma är numrerad från 1 till 12, avsedd för elektrotekniska anslutningar.

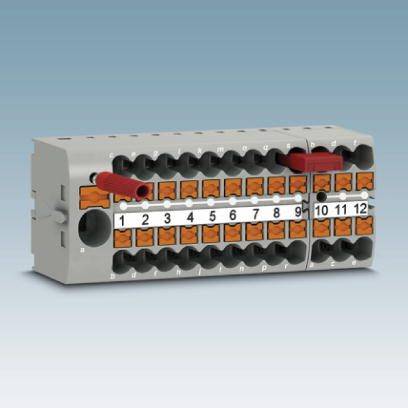

En grå kabelkontakt med märkta platser 1 till 12, där några platser är anslutna med röda trådar.

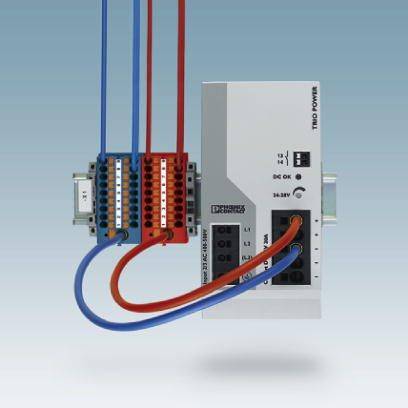

Ett nätaggregat med flera kablar, anslutet till en fördelningsenhet. Det befinner sig framför en blå bakgrund.

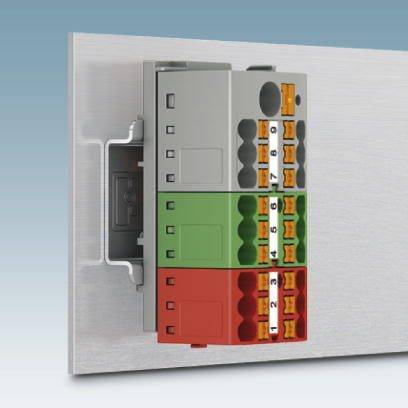

En elektrisk kontakt med färgkodade anslutningar i grått, grönt och rött, monterad på en metallplatta.

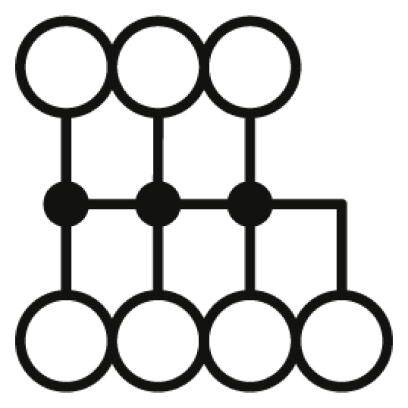

Tre rader med sex cirklar. Andra raden: fyra cirklar är sammanlänkade med linjer. Linjer går från mitten av andra raden till de nedre cirklarna.

1/7

Liknande avbildning

Tillverkarfärg

Vit

AWG max.

Avisoleringslängd

8 mm

avisolering längd (max.)

10 mm

Mått.

(L x B) 58.1 mm x 28.6 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal (förpackningsstorlek 10 st)

Set

Toal (75,00 kr / stycken)

750,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V0
Bredd: 28,6 mm
Antal våningar: 1
Antal anslutningar: 7
Potential 1
Isoleringsmaterial pa
Märkstötspänning 8 kV
Föroreningsgrad: 3.
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal effektförlust vid nominellt villkor: 1,31 W (värdet avser ett kopplingsplint och flerfaldigats beroende på anslutningstilldelning)
Maximal belastningsström: 32 A (vid 4 mm² ledningsarea)
Öppen sidovägg: Nej
Anslutning: Inmatningsdel
Summaström maximalt 57 A (med 10 mm² ledningsarea)

Tillverkarfärg: Vit

AWG max.: 12

Avisoleringslängd: 8 mm

avisolering längd (max.): 10 mm

Mått.: (L x B) 58.1 mm x 28.6 mm

Anslutning: Push-In-klämma

Färganslutningselement: Vit

Tillverkarnr.: 3273078

Innehåll: 10 st

Terminalbredd: 28.6 mm

Material: PA

Nominell spänning: 690 V

Nominell ström: 24 A

Nominell ström - avrundad: 24 A

Antal poler: 7

Bredd: 28.6 mm

Längd: 58.1 mm

Typ: PTFIX 6/6X2,5-NS35 WH

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Nominell ström - avrundad

Tillverkarfärg

Tvärsnitt flexibelt (max.)

Tvärsnitt flexibelt (min.)

Tvärsnitt styv (max.)

Tvärsnitt styv (min.)

Phoenix Contact 1028067 Grå 50 st

Artikelnr.:2208990

Leverans tis 10 nov.

405 SetConrad Electronic

50 st

24 A

Grå

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Phoenix Contact 1028068 Blå 50 st

Artikelnr.:2208991

Leverans tis 10 nov.

314 SetConrad Electronic

50 st

24 A

Blå

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Phoenix Contact 1028069 Röd 50 st

Artikelnr.:2208992

Leverans tis 10 nov.

284 SetConrad Electronic

50 st

24 A

Röd

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Phoenix Contact 1028360 Grå 50 st

Artikelnr.:2208993

Leverans tis 10 nov.

34 SetConrad Electronic

50 st

32 A

Grå

4 mm²

0.2 mm²

6 mm²

0.2 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

Phoenix Contact 1045923 Grå 50 st

Artikelnr.:2209020

Leverans mån 2 nov.

23 SetConrad Electronic

50 st

17.5 A

Grå

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

449,00 kr^*

Phoenix Contact 1045929 Röd 50 st

Artikelnr.:2209021

Leverans tis 10 nov.

366 SetConrad Electronic

50 st

17.5 A

Röd

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact 1045931 Gul 50 st

Artikelnr.:2209022

Leverans tis 10 nov.

28 SetConrad Electronic

50 st

17.5 A

Gul

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact 1045937 Svart 50 st

Artikelnr.:2209023

Leverans tis 10 nov.

156 SetConrad Electronic

50 st

17.5 A

Svart

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact 1046961 Grå 20 st

Artikelnr.:2209027

Leverans fre 13 nov.

Conrad Electronic

20 st

17.5 A

Grå

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 590,00 kr^*

Phoenix Contact 1046962 Blå 20 st

Artikelnr.:2209028

Leverans tis 10 nov.

37 SetConrad Electronic

20 st

17.5 A

Blå

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 590,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2226039 Phoenix Contact 3273078 Vit 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2226039 Phoenix Contact 3273078 Vit 10 st

Beskrivning

Upp till 80 % tidsfördel genom monteringsfärdiga block utan manuell bryggning. Tidsbesparande ledaranslutning genom verktygslös Push-in-direktkontaktteknik. Unik kabeldragning genom elva olika färgvarianter. Flexibel användning med bärskenemontering, direktmontering eller limning. Sparar upp till 50 % plats på bärskenan genom tvärmontering.
