Name: Phoenix Contact 3002774 Brun 20 st
Brand: Phoenix Contact
SKU: 2225841
Availability: BackOrder

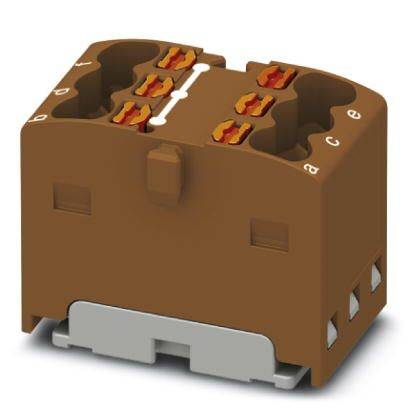

Brun kopplingspanel för elektriska ledningsdragningar med flera anslutningspunkter och klämmor, lämplig för DIN-skenor.

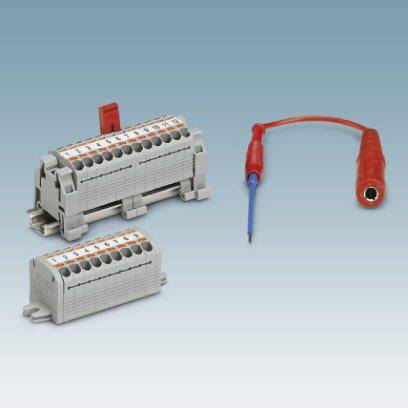

Kabelanslutningsdelar och ett testverktyg på en blå yta.

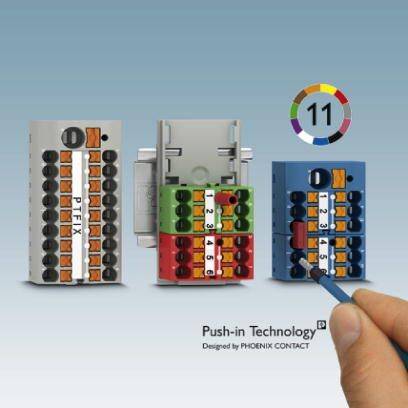

Tre klämmblock med 'Push-in Technology', numrerade från 1 till 11, justeras med en blå penna. Designade av Phoenix Contact.

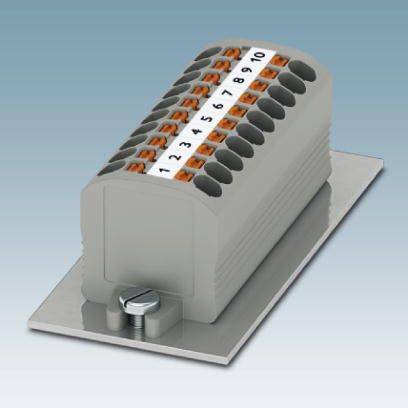

Elektrisk kopplingslista med tio markerade anslutningspunkter, numrerade från 1 till 10, monterad på en metallbas.

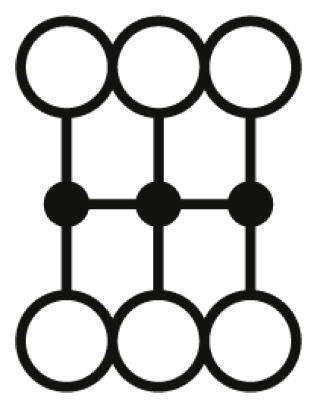

Diagram med 9 cirklar, varav 3 ifyllda i mitten, sammanbundna med linjer. Visar en gitterstruktur med två nivåer av tomma cirklar ovanför och nedanför.

1/5

Liknande avbildning

Tillverkarfärg

Brun

AWG max.

Avisoleringslängd

8 mm

avisolering längd (max.)

10 mm

Mått.

(L x B x H) 21.6 x 12.5 x 30 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

77 Set

Antal (förpackningsstorlek 20 st)

Set

Toal (39,50 kr / stycken)

790,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V0
Bredd: 12,5 mm
Antal våningar: 1
Antal anslutningar: 6
Potential 1
Isoleringsmaterial pa
Märkstötspänning 6 kV
Föroreningsgrad: 3.
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal effektförlust vid nominellt förhållande 0,56 W.
Belastningsström maximalt 22 A.
Öppen sidovägg: Nej
Summaström, max. 26 A.

Tillverkarfärg: Brun

AWG max.: 14

Avisoleringslängd: 8 mm

avisolering längd (max.): 10 mm

Mått.: (L x B x H) 21.6 x 12.5 x 30 mm

Anslutning: Push-In-klämma

Färganslutningselement: Brun

Vikt: 0.0100 kg

Tillverkarnr.: 3002774

Innehåll: 20 st

Terminalbredd: 12.5 mm

Material: PA

Nominell spänning: 450 V

Nominell ström: 17.5 A

Nominell ström - avrundad: 17.5 A

Bredd: 12.5 mm

Höjd: 30 mm

Längd: 21.6 mm

Typ: PTFIX 6X1,5 BN

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Nominell ström - avrundad

Tillverkarfärg

Tvärsnitt flexibelt (max.)

Tvärsnitt flexibelt (min.)

Tvärsnitt styv (max.)

Tvärsnitt styv (min.)

Phoenix Contact 1028067 Grå 50 st

Artikelnr.:2208990

Leverans tis 10 nov.

405 SetConrad Electronic

50 st

24 A

Grå

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Phoenix Contact 1028068 Blå 50 st

Artikelnr.:2208991

Leverans tis 10 nov.

314 SetConrad Electronic

50 st

24 A

Blå

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Phoenix Contact 1028069 Röd 50 st

Artikelnr.:2208992

Leverans tis 10 nov.

284 SetConrad Electronic

50 st

24 A

Röd

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Phoenix Contact 1028360 Grå 50 st

Artikelnr.:2208993

Leverans tis 10 nov.

34 SetConrad Electronic

50 st

32 A

Grå

4 mm²

0.2 mm²

6 mm²

0.2 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

Phoenix Contact 1045923 Grå 50 st

Artikelnr.:2209020

Leverans mån 2 nov.

23 SetConrad Electronic

50 st

17.5 A

Grå

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

449,00 kr^*

Phoenix Contact 1045929 Röd 50 st

Artikelnr.:2209021

Leverans tis 10 nov.

366 SetConrad Electronic

50 st

17.5 A

Röd

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact 1045931 Gul 50 st

Artikelnr.:2209022

Leverans tis 10 nov.

28 SetConrad Electronic

50 st

17.5 A

Gul

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact 1045937 Svart 50 st

Artikelnr.:2209023

Leverans tis 10 nov.

156 SetConrad Electronic

50 st

17.5 A

Svart

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact 1046961 Grå 20 st

Artikelnr.:2209027

Leverans fre 13 nov.

Conrad Electronic

20 st

17.5 A

Grå

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 590,00 kr^*

Phoenix Contact 1046962 Blå 20 st

Artikelnr.:2209028

Leverans tis 10 nov.

37 SetConrad Electronic

20 st

17.5 A

Blå

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 590,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225841 Phoenix Contact 3002774 Brun 20 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225841 Phoenix Contact 3002774 Brun 20 st

Beskrivning

Platsbesparande genom kompakt konstruktion Flexibel användning genom direktmontering med flänslock av tillbehör. Platssparande potentialfördelning tack vare kompakt Micro-potentialfördelare. Perfekta testmöjligheter genom testöppningar på varje klämställe. Översiktlig tack vare påskrift på alla klämställen.
