Name: Phoenix Contact 2910125 DC/DC-omvandlare 24 V/DC 5 A Antal utgångar:1 x Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141040
Availability: BackOrder

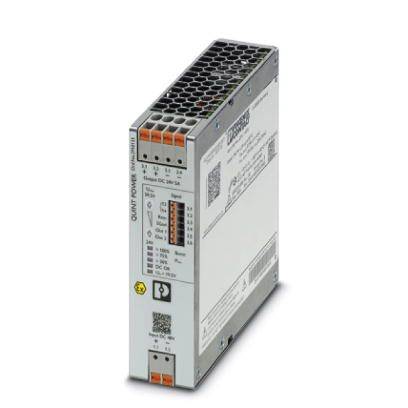

En rektangulär, silvergrå strömförsörjningsenhet från Phoenix Contact med orangefärgade anslutningar och texter på framsidan.

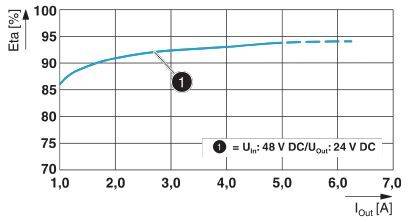

Diagrammet visar verkningsgraden Eta [%] för en DC/DC-omvandlare med ingångs- och utgångsspänning från 48 V till 24 V. Effektiviteten ökar från 87% till 95% vid stigande ström [A].

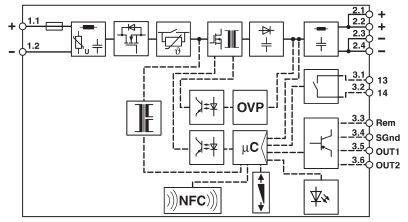

Diagram över en elektrisk kopplingsschema: Visar komponenter som OVP, mikrocontroller, NFC-symbol samt ingångs- och utgångsanslutningar.

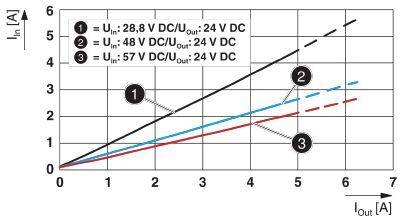

Diagrammet visar tre linjära grafer som representerar ingångsströmmen I_in [A] i förhållande till utgångsströmmen I_out [A] vid olika U_in. Kurva 1: U_in=28,8V, Kurva 2: U_in=48V, Kurva 3: U_in=57V. Alla har U_out=24V.

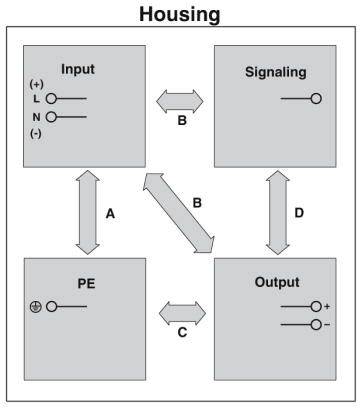

Diagrammet visar fyra huvudblock i ett hölje: Input, Signaling, PE och Output. Pilar från A till D förbinder dessa block.

1/5

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (3 752,00 kr / stycken)

3 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningshållfasthet 35 VDC 60 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 3.3 A (48 VDC)

Ingångsspänning (nominell): 48 V/DC

Typ av produkt: DC/DC-omvandlare

Ingångsspänning (min.): 29 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 29 VDC – 57.5 V/DC

Ingångsspänning (max.): 57.5 V/DC

Utgångsström max.: 5 A

Utgångsström (max.) - avrundad: 5 A

Typ av utgång (nätaggregat): Fast spänning

Utgångsström (max.): 24 V/DC

Antal utgångar: 1 x

Anslutning: Push-In-klämma

Mått.: (L x B x H) 125 x 36 x 130 mm

Vikt: 0.6 kg

Utgångsspänning (max.): 24 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2910125

Innehåll: 1 st

MTBF: 1000000 h

Nätaggregrat - specifikationer: DC/DC-omvandlare

Bredd: 36 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/48DC/24DC/5/PT

Verkningsgrad: 94 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Antal utgångar

Ingångsspänning (max.)

Ingångsspänning (min.)

Ingångsspänning (nominell)

Typ av utgång (nätaggregat)

Utgångsspänning

Utgångsström (max.)

Utgångsström (max.) - avrundad

Phoenix Contact 2910125 DC/DC-omvandlare 24 V/DC 5 A Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2141040

Leverans tis 10 nov.

Conrad Electronic

Denna artikel

Push-In-klämma

1 x

57.5 V/DC

29 V/DC

48 V/DC

Fast spänning

24 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 752,00 kr^*

Phoenix Contact 1046800 DC/DC-omvandlare 24 V/DC 5 A Innehåll 1 st

Artikelnr.:2209025

Leverans tis 10 nov.

Conrad Electronic

Skruv

32 V/DC

18 V/DC

24 V/DC

Fast spänning

24 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Phoenix Contact 1046803 DC/DC-omvandlare 24 V/DC 10 A Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2209026

Leverans tis 10 nov.

Conrad Electronic

Skruv

1 x

32 V/AC

18 V/DC

24 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 472,00 kr^*

Phoenix Contact 2905007 DC/DC-omvandlare 8 A Innehåll 1 st

Artikelnr.:2225620

Leverans tis 10 nov.

Conrad Electronic

Pluggbar skruvanslutning

18 V/DC

9 V/DC

12 V/DC

Fast spänning

12 V/DC

8 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 472,00 kr^*

Phoenix Contact 2905008 DC/DC-omvandlare 5 A Innehåll 1 st

Artikelnr.:2225621

Leverans tis 10 nov.

Conrad Electronic

Pluggbar skruvanslutning

60 V/DC

30 V/DC

48 V/DC

Fast spänning

48 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Phoenix Contact 2905009 DC/DC-omvandlare 10 A Innehåll 1 st

Artikelnr.:2225622

Leverans tis 10 nov.

Conrad Electronic

Pluggbar skruvanslutning

96 V/DC

42 V/DC

72 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Phoenix Contact 2905010 DC/DC-omvandlare 10 A Innehåll 1 st

Artikelnr.:2225623

Leverans tis 10 nov.

Conrad Electronic

Pluggbar skruvanslutning

154 V/DC

67.2 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Phoenix Contact 2905011 DC/DC-omvandlare 10 A 240 VA Innehåll 1 st

Artikelnr.:2225624

Leverans tis 10 nov.

Conrad Electronic

Pluggbar skruvanslutning

96 V/DC

42 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2905012 DC/DC-omvandlare 24 V 10 A 240 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2225625

Leverans tis 10 nov.

Conrad Electronic

Pluggbar skruvanslutning

1 x

154 V/DC

67.2 V/DC

Fast spänning

24 V/DC

24 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2906300 DC/DC-omvandlare 24 V 2.5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2225666

Leverans tis 10 nov.

Conrad Electronic

Skruv

1 x

1000 V/DC

300 V/DC

Fast spänning

24 V/DC

24 V

2.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 472,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2141040 Phoenix Contact 2910125 DC/DC-omvandlare 24 V/DC 5 A Antal utgångar:1 x Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141040 Phoenix Contact 2910125 DC/DC-omvandlare 24 V/DC 5 A Antal utgångar:1 x Innehåll 1 st

Beskrivning

Primärtaktad DC/DC-omvandlare, QUINT, bärskenemontering, SFB Technology (Selective Fuse Breaking), Push-in-anslutning, ingång: 48 V DC, utgång: 24 V DC/5 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
