MEAN WELL HDR-100-24 DIN-skena nätaggregat 24 V/DC 3.83 A 92 W Antal utgångar:1 x Innehåll 1 st

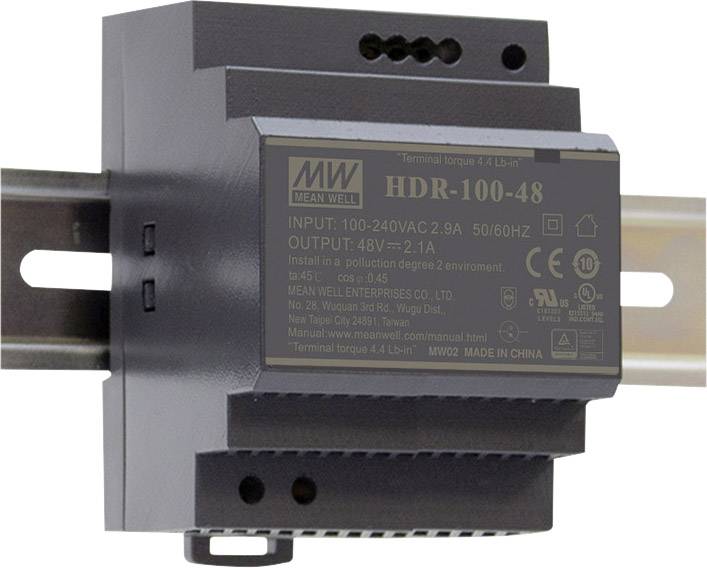

Signatur för ett switchat nätaggregat för DIN-skensmontering. Tekniska detaljer och energibelastningsinformation tryckt.

Datablad (PDF)

Leverans mån. 21 sep.

542 Styck

Antal

Styck

Toal (303,20 kr / stycken)

303,20 kr

exkl. moms

Rapportera juridiska problem

DIN-skenmontering Single Output 1-fas Effekt: 100W

Höjdpunkter & detaljer

Kan monteras direkt på DIN-skena
sluten konstruktion, berörningsskyddade skruvanslutningar
Universalingång
Överbelastningsskydd genom avstängning, auto recovery
Skyddad mot kortslutning, överbelastning och överspänning
Låg standby-effekt
LED-indikering för Power-On
Isoleringsklass II

Tekniska specifikationer

Ingångsspänning (nominell): 230 V/AC
115 V/AC

Typ: switchad

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 85 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 85-264 V/AC

Ingångsspänning (max.): 264 V/AC

Utgångsström max.: 3.83 A

Utgångsström (max.) - avrundad: 3.83 A

: 92 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V/DC

Antal utgångar: 1 x

Anslutning: Skruvklämma

Mått.: (L x B x H) 70 x 54.5 x 90 mm

Vikt: 270 g

Utgångsspänning (max.): 25.5 V/DC

Utgångsspänning (min.): 24 V/DC

Driftstemperatur (max.): +70 °C

Driftstemperatur (Min): -30 °C

Tillverkarnr.: HDR-100-24

Innehåll: 1 st

MTBF: 856500 h

Bredd: 54.5 mm

Höjd: 90 mm

Längd: 70 mm

Max. temperatur: +70 °C

Min. temperatur: -30 °C

Typ: HDR-100-24

Tillverkarfärg: Flerfärgad

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Antal utgångar

Utgångsström (max.) - avrundad

Typ av produkt

Ingångsspänning (min.)

MEAN WELL HDR-100-24 DIN-skena nätaggregat 24 V/DC 3.83 A 92 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1894088

Denna artikel

92 W

264 V/AC

24 V/DC

Justerbar

230 V/AC115 V/AC

1 x

3.83 A

DIN-skena nätaggregat

85 V/AC

MEAN WELL DRA-60-24 DIN-skena nätaggregat 24 V/DC 2.5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1837893

60 W

264 V/AC

24 V/DC

Justerbar

115 V/AC230 V/AC

1 x

2.5 A

DIN-skena nätaggregat

90 V/AC

MEAN WELL DRA-60-12 DIN-skena nätaggregat 12 V/DC 5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1837938

60 W

264 V/AC

12 V/DC

Justerbar

115 V/AC230 V/AC

1 x

5 A

DIN-skena nätaggregat

90 V/AC

MEAN WELL DRA-40-12 DIN-skena nätaggregat 12 V/DC 3.34 A 40.08 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1837978

40.08 W

264 V/AC370 V/DC

12 V/DC

Justerbar

115 V/AC230 V/AC

1 x

3.34 A

DIN-skena nätaggregat

90 V/AC127 V/DC

MEAN WELL DRA-40-24 DIN-skena nätaggregat 24 V/DC 1.7 A 40.8 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1838057

40.8 W

264 V/AC370 V/DC

24 V/DC

Justerbar

115 V/AC230 V/AC

1 x

1.7 A

DIN-skena nätaggregat

90 V/AC127 V/DC

MEAN WELL HDR-30-5 DIN-skena nätaggregat 5 V/DC 3 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1894082

15 W

264 V/AC

5 V/DC

Justerbar

230 V/AC115 V/AC

1 x

3 A

DIN-skena nätaggregat

85 V/AC

MEAN WELL HDR-30-48 DIN-skena nätaggregat 48 V/DC 0.75 A 36 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1894083

36 W

264 V/AC

48 V/DC

Justerbar

230 V/AC115 V/AC

1 x

750 mA

DIN-skena nätaggregat

85 V/AC

MEAN WELL HDR-30-24 DIN-skena nätaggregat 24 V/DC 1.5 A 36 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1894084

36 W

264 V/AC

24 V/DC

Justerbar

230 V/AC115 V/AC

1 x

1.5 A

DIN-skena nätaggregat

85 V/AC

MEAN WELL HDR-30-15 DIN-skena nätaggregat 15 V/DC 2 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1894085

30 W

264 V/AC

15 V/DC

Justerbar

230 V/AC115 V/AC

1 x

2 A

DIN-skena nätaggregat

85 V/AC

MEAN WELL HDR-30-12 DIN-skena nätaggregat 12 V/DC 2 A 24 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1894086

24 W

264 V/AC

12 V/DC

Justerbar

230 V/AC115 V/AC

1 x

2 A

DIN-skena nätaggregat

85 V/AC

Dokument & nedladdningar

Datablad

Datablad 1894088 MEAN WELL HDR-100-24 DIN-skena nätaggregat 24 V/DC 3.83 A 92 W Antal utgångar:1 x Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1894088 MEAN WELL HDR-100-24 DIN-skena nätaggregat 24 V/DC 3.83 A 92 W Antal utgångar:1 x Innehåll 1 st

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1894088 MEAN WELL HDR-100-24 DIN-skena nätaggregat 24 V/DC 3.83 A 92 W Antal utgångar:1 x Innehåll 1 st

Villkor för garanti

Villkor för garanti 1894088 MEAN WELL HDR-100-24 DIN-skena nätaggregat 24 V/DC 3.83 A 92 W Antal utgångar:1 x Innehåll 1 st

Beskrivning

Mean Well har utökat sina nätenheter för DIN-skena (DIN-Rail) i serien HDR till Typ HDR-100 med 100 W effekt. Nätenheterna med 60W (HDR-60), som uppfyller skyddsklass II, används i synnerhet inom fastighetsautomation och husstyrning. HDR-familjen från Mean Well har ett steglöst utformat plasthölje, ett ingångs-spänningsområde på 85 till 264 VAC (även 277 VAC finns tillgänglig) och erbjuder modeller med 5 V, 12 V, 15 V, 24 V och 48 V. Tack vare slimmad design mäter den bara 90 mm på höjden, bredden är 4SU (70 mm). De kan monteras på standardiserade DIN-skenor TS-35/7,5 och TS-35/15. Egenskaperna inkluderar dessutom låg tomgångsförbrukning på <0,3 W, hög verkningsgrad upp till 91 % och inställbar DC-utgångsspänning samt ett brett arbetstemperaturområde (-30 till +70 °C). Även en LED-indikator för driftstatus finns. HDR-serien från Mean Well uppfyller den europeiska normen DIN EN43880, Europeiska unionens reglering för toppvågström, enligt EN61000-3-2 klass A, samt alla säkerhetsbestämmelser enligt UL60950-1, UL508 och EN61558-2-16.

Version

Kan monteras direkt på DIN-skena - Sluten konstruktion, beröringsskyddade skruvanslutningar - Universalingång - Överbelastningsskydd genom strömbegränsning, auto recovery - Skyddad mot kortslutning, överbelastning och överspänning - Låg standby-effekt - LED-indikering för Power-On - Isoleringsklass II
