Weidmüller 2467010000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

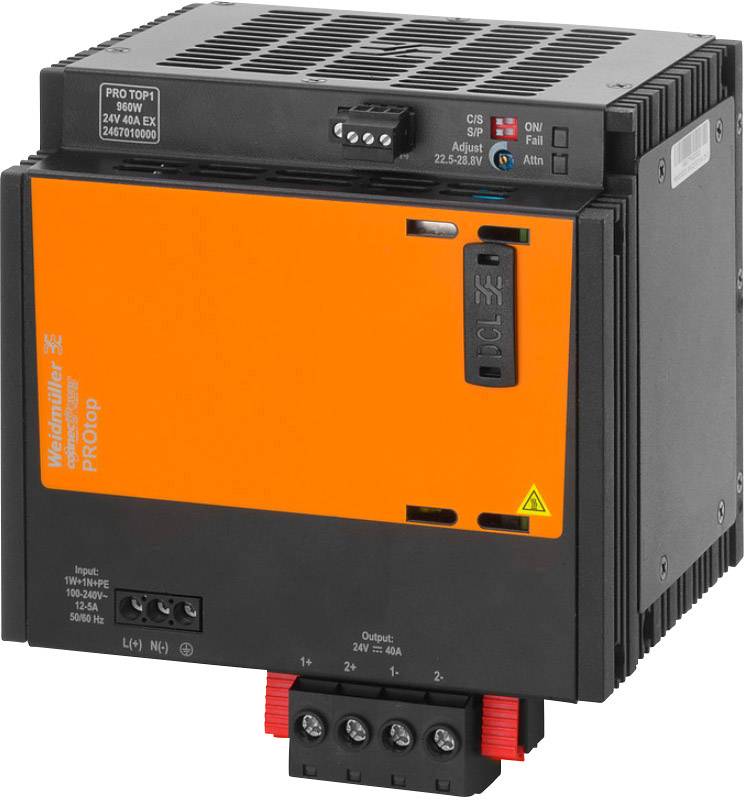

Elektroniskt switchat nätaggregat från Weidmüller, modell PROtop, med orange frontpanel, anslutningsklämmor nedtill.

Kopplingsschema för en AC-DC-omvandlare: Till vänster ansluts L (Fas), N (Nolla) och PE (Jord). Till höger visas DC-utgångar och en mikrokontroller (µC).

Diagrammet visar lastandelen i procent från 130% vid -25°C till 60% vid 70°C, sjunkande linjärt med stigande temperatur.

1/3

Datablad (PDF)

Leverans fre. 9 okt.

5 Styck

Antal

Styck

Toal (5 112,00 kr / stycken)

5 992,00 kr

-15 %

5 112,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätenhet DIN-skena

Conformal Coating: G3
Lackerad kretskort
Högre Driftstemperaturområde: från -40 till +70 °C
På så sätt oberoende av ex även för högre krav omgivningen användas
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tekniska specifikationer

Lagringstemperatur: -40 °C - +85 °C
Kopplingsström max. 15 A
Frekvensområde AC 45 Hz - 65 Hz
Överspänningsskydd ingång: Varistor
Stigtid< 100 ms
Antal klämmor: 5 (+ + / - -)
Hölje: Metall, korrosionsbeständig

Utförande: Strömförsörjning, switchad nätenhet, 24 V.

Ingångsspänning (nominell): 100-240 V/AC
120 - 340 V/DC

Typ av produkt: Switching Power Supply

Ingångsspänning (min.): 85 V/AC
80 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 85 - 277 V/AC, 80 - 410 V/DC

Ingångsspänning (max.): 410 V/DC
277 V/AC

Utgångsström max.: 40 A

Utgångsström (max.) - avrundad: 40 A

: 960 W

Faser: 1

Utgångsström (max.): 24 V/DC

Anslutning: Skruvklämma
Anslutning

Mått.: (L x B x H) 125 x 139 x 130 mm

Vikt: 3382 g

Utgångsspänning (max.): 28.8 V/DC

Utgångsspänning (min.): 22.5 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (max.) (Reducering): +70 °C

Arbetstemperatur (min.) (Reducering): -40 °C

Driftstemperatur (Min): -40 °C

Tillverkarnr.: 2467010000

Innehåll: 1 st

MTBF: 1000000 h

Bredd: 139 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +70 °C

Min. temperatur: -40 °C

Typ: PRO TOP1 960W 24V 40A EX

Verkningsgrad: 94 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Typ av produkt

Ingångsspänning (min.)

Weidmüller 2467010000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Artikelnr.:1950776

Denna artikel

960 W

SkruvklämmaAnslutning

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466870000 Switching Power Supply 24 V/DC 5 A 120 W Innehåll 1 st

Artikelnr.:1661558

120 W

PUSH IN med aktuator

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

Switching Power Supply

85 V/AC48 V/DC

Weidmüller 2466880000 Switching Power Supply 24 V/DC 10 A 240 W Innehåll 1 st

Artikelnr.:1661559

240 W

PUSH IN med aktuator

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466890000 Switching Power Supply 24 V/DC 20 A 480 W Innehåll 1 st

Artikelnr.:1661560

480 W

Push-In-klämma

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466900000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Artikelnr.:1661561

960 W

Push-In-klämma

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466920000 Switching Power Supply 48 V/DC 20 A 960 W Innehåll 1 st

Artikelnr.:1661562

960 W

Push-In-klämma

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2467030000 Switching Power Supply 48 V/DC 10 A 480 W Innehåll 1 st

Artikelnr.:1661563

480 W

Push-In-klämma

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466850000 Switching Power Supply 24 V/DC 3 A 72 W Innehåll 1 st

Artikelnr.:1661581

72 W

PUSH IN med aktuator

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2467040000 Switching Power Supply 48 V/DC 10 A 480 W Innehåll 1 st

Artikelnr.:1949639

480 W

SkruvklämmaAnslutning

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2467080000 Switching Power Supply 24 V/DC 10 A 240 W Innehåll 1 st

Artikelnr.:1949640

240 W

PUSH IN med aktuator

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

Switching Power Supply

320 V/AC450 V/DC

Dokument & nedladdningar

Datablad

Datablad 1950776 Weidmüller 2467010000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1950776 Weidmüller 2467010000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Beskrivning

High-End-strömförsörjning måste även i industrimiljö kan arbeta effektivt och tillförlitligt. Finns höga effektreserver, lång livslängd och optimalt skydd mot överspänningar, vibrationer och extrema temperatur förhållanden krävs.
Den nya DCL-tekniken ger PROtop en enastående dynamiskt omfång. Denna kan antingen för tillförlitlig utlösning av ledningsskyddsbrytare eller även kraftfulla motor start.
