Phoenix Contact 2904626 Strömförsörjning 48 V/DC 10 A 519 VA Innehåll 1 st

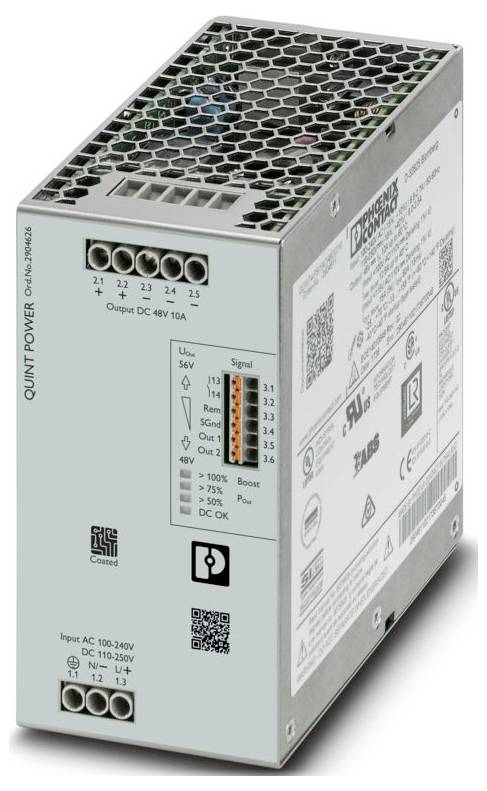

En silverfärgad industriell strömförsörjningsenhet med ventilerad topp, terminalanslutningar märkta "Output DC 48V 10A", ingång märkt "100-240V".
Liknande avbildning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
Antal
Toal (5 390,00 kr / stycken)
5 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Produktfamilj: QUINT Power
  • Anslutningstyp: Push-in-anslutning
  • Bredd: 122 mm
  • Höjd: 130 mm
  • Djup: 73 mm
  • Miljöförhållanden
  • Kapslingsklass: IP20
  • Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
  • Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
  • Standarder/bestämmelser: EN 61000–4-18
  • Montering: Dragskenamontering
  • Isolationsegenskaper: Isoleringsegenskaper
  • Överspänningskategori: Överspänningskategori
  • Föroreningsgrad: 2
  • Vibration (drift): 5 Hz ... 100 Hz resonanssökning 2,3g, 90 min., resonansfrekvens 2,3g, 90 min.  (Enligt DNV GL klass C)
  • Avisoleringslängd: 8 mm
  • Ledararea flexibel min. 0,2 mm
  • Ledararea flexibel max. 1,5 mm²
  • Ledararea styv min: 0,2 mm²
  • Ledararea styv max. 1 mm²
  • Monteringsläge: Vågrät skena NS 35, en 60715
  • Åtdragningsmoment min 0,5 Nm
  • Frekvensområde 50 Hz 60 Hz
  • Kapslingsklass I
  • Frekvens: 50 Hz
  • Nominell inspänning: 110 V DC... 250 V DC
  • Ingångsspänningsområde: 110 V DC ... 250 V DC -18 % ... +40 %
  • Tål max. 300 VAC 60 s.
  • Inkopplingsströmstöt: typ. 11 A (vid 25 °C)
  • Inkopplingsströmsintegrerad (I2t) < 0,4 A2S
  • Begränsning för inkopplingsström 11 A (efter 1 ms)
  • Strömavbrottstid: typ. 32 ms (120 V AC);typ. 32 ms (230 V AC)
  • STRÖMFÖRBRUKNING 6 A (110  V DC);2,5 A (250  V DC)
  • Nominell effektförbrukning 519 VA
  • Inkopplingstid typisk: 300 ms (från SLEEP mode)
  • Inkopplingstid < 1 s.
  • Ingångssäkring 12 A (trög, intern)
  • Val av lämplig säkring för ingångsskydd: 10 A... 16 A (karakteristik B, C, D, K eller jämförbar)
  • Verkningsgrad: typ. 94 % (120  V AC);typ. 95 % (230 V AC)
  • Utgångskarakteristik: U/i Advanced;smart HICCUP;FUSE mode
  • Nominell utgångsspänning: 48 V DC
  • Inställningsområde för utgångsspänning (USET): 48 V DC... 56 V DC (konstant effekt)
  • Nominell utgångsström (I) 10 A.
  • Statisk Boost (ISTAT.Boost) 12,5 A.
  • Dynamisk Boost (IDyn.Boost) 15 A (5 s)
  • Selective Fuse Breaking (ISFB): 60 A (15 ms)
  • MAGNETISK SÄKERHETSUTLÖSNING: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
  • Kortslutningssäker: Ja
  • Ledbeständig: Ja
  • Motståndskraft mot återmatning ≤ 60 VDC
  • Skydd mot överspänning vid utgången (OVP): ≤ 60 V DC
  • Rippel < : 70 mVSS (vid nominella värden)
  • Stigtid < : 1 s (Uout = 10 % ... 90 %)
  • Seriekoppling: Ja
  • Förlusteffekt tomgång max < 5 W (120 V AC);< 5 W (230  V AC)
  • Effektförlust nominell belastning maximalt < 36 W (120 V AC);< 28 W (230 V AC)
  • FÖRLUSTEFFEKT SLEEP MODE < 5 W (120 V AC);< 5 W (230 V AC)
  • Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
  • Säkring (sekundärsida): Elektronisk;termomagnetisk;termisk
  • Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
  • Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
  • Signal: 4 kV (Provningsgrad 4 - osymmetrisk)
  • Signaltyper: Led;potentialfri signalkontakt;aktiv signalutgång Out1 (digital, konfigurerbar);aktiv signalutgång Out2 (digital, analog, konfigurerbar);fjärrkontakt;signalerde SGnd
  • Default: Stängd (Uout > 0,9 USET)
  • Digital 24 V DC 20 mA
  • Analog: 4 mA... 20 mA ±5 % (belastning ≤ 400 Ω)
  • Signalerde SGnd: Voltpotential för Out1, Out2 och Rem
  • Antal faser: 1
  • Isolationsspänning ingång/utgång: 4 kV AC (typpkontroll);2 kV AC (enhetskontroll)
  • Brytfrekvens: 90,00 kHz... 110,00 kHz (hjälpomvandlarnivå);70,00 kHz ... 330,00 kHz (huvudomvandlarnivå);50,00 kHz ... 70,00 kHz (PFC-nivå)
  • MTBF (IEC 61709, SN 29500) > : 1100000 tim (25 °C);> 676000 tim (40 °C);> 317000 tim (60 °C)
  • Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
  • Ström: 10 A
  • Temperatur: 25 °C;
  • Tid 292000 h.
  • Tilläggstext: Provningsgrad 2
  • Inbyggnadsmått: Inbyggnadsmått
  • Monteringsanvisning: Stapelbar: PN ≥50 %, horisontellt 5 mm, bredvid aktiva komponenter 15 mm, vertikalt 50 mm
  • Hopkopplingsbar: PN <50 %, horisontellt 0 mm, vertikalt upptill 40 mm, vertikalt nedåt 20 mm
  • Skyddslackerad: Ja
  • Brännbarhetsklass UL 94 (hölje / klämmor): V0
  • Chassimaterial: metall
  • Utförande av kåpa: Rostfritt stål X6Cr17
  • Utförande av sidodelar: Aluminium
  • Användningshöjd: ≤ 5000 m (> 2000 m, observera nedstämpling)
  • Klimatklass 3K3 (enligt en 60721)
  • Max. tillåten Fukt (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
  • Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
  • Temp.kod: T4 (-25 ... +70 °C | > 60 °C, NEDSTÄMPLING: 2,5 %/K)
  • EN 61010-1: II ( ≤ 5000 m)
  • EN 62477-1: III ( ≤ 2000 m)
  • CSA: CAN/CSA-C22.2 NO. 60950-1-07;CSA-C22.2 NO. 107.1-01
  • SIQ: Typgodkänd (type approved);CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
  • Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
  • Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
  • EMC-krav emission: EN 61000-6-3;en 61000-6-4
  • EMC-krav immunitet EN 61000-6-1;en 61000-6-2
  • Ledningsbunden emission: Ledningsbunden emission
  • Exponering för störningar: Exponering för störningar
  • DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
  • DNV: Klass B.
  • DNV GL Stödravstrålning: DNV GL Stödravstrålning
  • Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
  • Kontakturladdning: 8 kV (Provninghetsgrad 4)
  • Lufturladdning: 15 kV (Provningsgrad 4)
  • Anmärkning: Kriterium B.
  • Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
  • Provningsfältstyrka: 1000 A/m.
  • Snabba transienter (Burst): Snabba transienter (Burst)
  • Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
  • Ledningsbunden påverkan: Ledningsbunden påverkan
  • Ingång/utgång/signal: Osymmetrisk
  • Spänning: 2,5 kV
  • Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
  • Spänningsfall: Spänningsfall
  • Spänningsfall: 0 %
  • Pulsformat magnetfält: Pulsformat magnetfält
  • Asymmetriskt ledningsbundna störningar: Asymmetriskt ledningsbundna störningar
  • Testnivå 1: 15 Hz 150 Hz (Provningsgrad 3)
  • Testnivå 2: 150 Hz 1,5 kHz (Provningsgrad 3)
  • Testnivå 3: 1,5 kHz 15 kHz (Provningsgradering 3)
  • Testnivå 4: 15 kHz 150 kHz (Provningsgradering 3)
  • Testnivå 5: 50 Hz 60 Hz (Provningsgrad 3)
  • Testnivå 6: 50 Hz 60 Hz (Provningsgrad 3)
  • Dämpad svängande axel: Dämpad svängande axel
  • Ingång, utgång (testnivå 1): 1 MHz (Provningsgrad 3 - symmetrisk)
  • Ingång, utgång (testnivå 2) 10 MHz
  • Ingång, utgång (testnivå 3): 1 MHz (Provningsgrad 3 - osymmetrisk)
  • Kriterier: Kriterier
  • Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
  • Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
  • Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
  • Omgivningstemperatur (start-up type tested): -40 °C.
  • JÄRNVÄGSANLÄGGNINGAR: EN 50121-3-2;EN 50121-4;EN 50121 -5;EN 50163;IEC 62236-3-2; IEC 62236-4;IEC 62236-5
  • Styringång (konfigurerbar) Rem: Uteffekt PÅ/AV (SLEEP mode)
  • AC-drift: AC-drift
  • Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
  • Typ av spänning av matningsspänning: DC
  • Frekvensområde AC: 50 Hz 60 Hz -10 % ... +10 %
  • Frekvensområde (FN): 50 Hz 60 Hz -10 % ... +10 %;16,7 Hz (enligt en 50163)
  • Skyddskrets: Transientöverspänningsskydd | varistor, gasavledare
  • Avledningsström mot PE < 3,5 mA;1,3  mA (264 V AC, 60 Hz)
  • DC-drift: DC-drift
  • Nedstämpling > : 60 °C (2,5 %/K)
  • Regleringsavvikelse: < 0,5 % (laständring statiskt 10 %... 90 %),< 2 % (laständring dynamisk 10 %... 90 %, (10 Hz)< , 0,25 % (inspänningsförändring ±10 %)
  • UTEFFEKT 480 W;600 W;720 W.
  • Crestfaktor: typ. 1,54 (120  V AC);typ. 1,56 (230 V AC)
  • Signal Out 1 (konfigurerbar): Signal Out 1 (konfigurerbar)
  • Signal Out 2 (konfigurerbar): Signal Out 2 (konfigurerbar)
  • Signal relä 13/14 (konfigurerbar): Signal relä 13/14 (konfigurerbar)
  • Enledars/klämmställe flexibel med ändhylsa med plasthylsa min.: 0,2 mm ²
  • Enledars/klämmställe flexibel med ändhylsa med plasthylsa max. 0,75 mm ²
  • Enledars/klämställe flexibel med ändhylsa utan plasthylsa min.: 0,2 mm ²
  • Enledars/klämmställe flexibel med ändhylsa utan plasthylsa max. 1,5 mm ²
  • Ledararea AWG min: 24
  • Ledararea AWG max. 16
  • Åtdragningsmoment max 0,6 Nm
  • Signalutgång: Signalutgång
  • Pout: > 100 % (LED lyser gul, uteffekt > 480 W);> 75 % (LED lyser grön, uteffekt > 360 W);> 50 % (LED lyser grön, uteffekt > 240 W)
  • Uout: > 0,9 x USet (LED lyser grön);< 0,9 x USet (LED blinkar grön)
  • Isolationsspänning utgång/PE 0,5 kV DC (typpkontroll);0,5 kV DC (enhetskontroll)
  • Isolationsspänning ingång/PE 3,5 kV AC (typpkontroll);2,4 kV AC (enhetskontroll)
  • Miljödirektiv: RoHS-direktivet 2011/65/EU;WEEE;Reach
  • Monteringsavstånd höger/vänster: 5 mm / 5 mm
  • Inbyggnadsavstånd upptill/nedtill 50 mm/50 mm
  • Standard - begränsning av övertonsströmmar i nät: EN 61000-3-2
  • Standard - elektrisk säkerhet: IEC 61010-2-201 (SELV)
  • Standard - lågspänning: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
  • Standard - säker separering: IEC 61558-2-16;IEC 61010-2-201
  • Norm - säkerhet för mät-, styr-, regel- och laboratorieapparater: IEC 61010-1
  • Standard - säkerhet för transformatorer: EN 61558-2-16
  • Batteriets laddning: Din 41773-1
  • Godkännande – krav från halvledarindustrin i fråga om spänningsavbrott: SEMI F47-0706, en 61000-4-11
  • UL-godkännanden: UL Listed UL 508;UL/C-UL Recognized UL 60950-1;UL ANSI/ISA-12.12.01 klass i, Division 2, Groups A, B, C, d T4 (Hazardous location)
  • EMC-krav energiförsörjning: IEC 61850-3 (G,H);en 61000-6-5 (ställverk)
  • Övertonsströmmar: Övertonsströmmar
  • Flimmer: Flicker
  • Antal perioder: 0,5 / 1 / 5 / 50 / 250 perioder
  • Dämpad sinussvängningar (Ring wave): Dämpade sinussvängningar (Ring wave)
  • Skenbar effekt: 660 VA (120 V, UOUT = 48 V, IOUT = stat. Boost);644 VA (230 V, UT = 48 V, IOUT = stat. (Boost)
  • Alternativ montering: Alternativ montering
  • HART FSK Physical Layer Test Specification: Utgångsspänning Uout konform
  • GODKÄND FÖR SKEPPSBYGGNAD: DNV GL, PRS, BV, LR, ABS
Ingångsspänning (nominell)

110 - 300 V/DC

Typ av produkt

Strömförsörjning

Ingångsspänning (min.)

100 V/AC

110 V/DC

Ingångsspänning (max.)

240 V/AC

250 V/DC

Utgångsström max.

10 A

Utgångsström (max.) - avrundad

10 A

519 VA

Typ av utgång (nätaggregat)

Justerbar

Faser

1

Utgångsström (max.)

48 V/DC

Anslutning

Skruv

Push-in-fjäderanslutning

Mått.

(L x B x H) 125 x 70 x 130 mm

Utgångsspänning (max.)

56 V/DC

Utgångsspänning (min.)

48 V/DC

Driftstemperatur (max.)

70 °C

Arbetstemperatur (max.) (Reducering)

70 °C

Arbetstemperatur (min.) (Reducering)

60 °C

Driftstemperatur (Min)

-25 °C

Tillverkarnr.

2904626

Innehåll

1 st

MTBF

1100000 h

Nätaggregrat - specifikationer

Utgångsspänning reglerbar

Bredd

70 mm

Höjd

130 mm

Längd

125 mm

IP20

Max. temperatur

70 °C

Min. temperatur

-25 °C

Typ

QUINT4-PS/1AC/48DC/10/CO

Verkningsgrad

95 %

Djup

125 mm

Inbyggnadshöjd

130 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3579816 Phoenix Contact 2904626 Strömförsörjning 48 V/DC 10 A 519 VA Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579816 Phoenix Contact 2904626 Strömförsörjning 48 V/DC 10 A 519 VA Innehåll 1 st

Beskrivning

Primärtaktad strömförsörjning QUINT Power med valbar utgångsigenkänning, SFB Technology (Selective Fuse Breaking), NFC-gränssnitt och skyddslackering, ingång: 1-fas, utgång: 48 V DC / 10 A.
