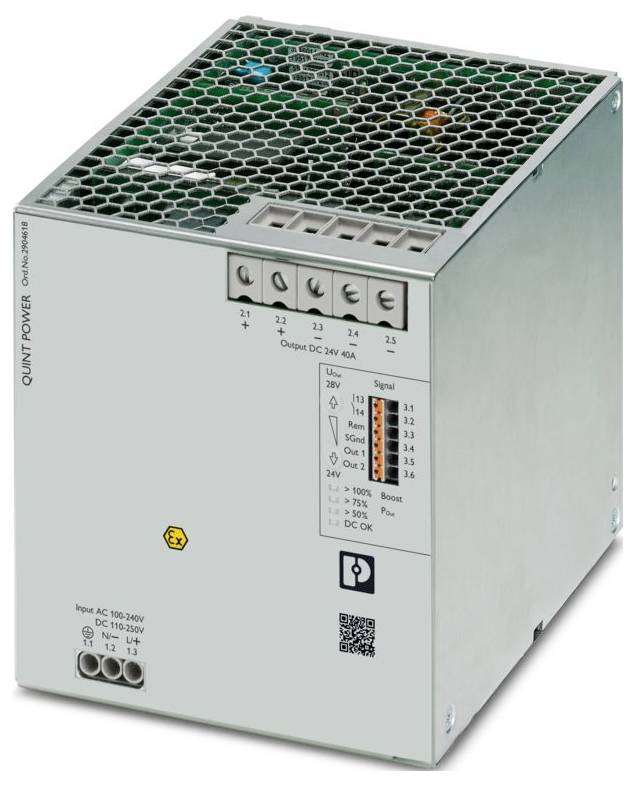

Name: Phoenix Contact 2904618 Strömförsörjning Förbrukning (standby) 3 W 24 V/DC 40 A 1072 VA Innehåll 1 st
Brand: Phoenix Contact
SKU: 3579793
Availability: SoldOut

Phoenix Contact 2904618 Strömförsörjning Förbrukning (standby) 3 W 24 V/DC 40 A 1072 VA Innehåll 1 st-0

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (7 890,00 kr / stycken)

7 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: QUINT Power
Anslutningstyp: Push-in-anslutning
Bredd: 120 mm
Höjd: 130 mm
Djup: 140 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 75 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–4-10
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2
Vibration (drift): 5 Hz ... 100 Hz resonanssökning 0,7g, 90 min, resonansfrekvens 0,7g, 90 min. (Enligt DNV GL klass A)
5 Hz 100 Hz resonanssökning 2,3g, 90 min., resonansfrekvens 2,3g, 90 min. (Enligt DNV GL klass C) monterad med UWA 130 - 2901664
Avisoleringslängd 10 mm
Ledararea flexibel min. 0,5 mm
Ledararea flexibel max. 1,5 mm²
Ledararea styv min: 0,5 mm²
Ledararea styv max. 1,5 mm²
Monteringsläge: Vågrät skena NS 35, en 60715
Åtdragningsmoment min 1,2 Nm
Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
ATEX: SIQ 23 ATEX 161 ; ATEX II 3 G ex ec IC NC IIC T4 GC
IECEx: IECEx SIQ 23 0001X;ex EC IC NC IIC T4 GC
Frekvensområde 50 Hz 60 Hz
Kapslingsklass I
Frekvens: 50 Hz
Nominell inspänning: 110 V DC... 250 V DC
Ingångsspänningsområde: 110 V DC ... 250 V DC -18 % ... +40 %
Tål max. 300 VAC 60 s.
Inkopplingsströmstöt: typ. 12 A (vid 25 °C)
Inkopplingsströmsintegrerad (I2t) < 0,3 A2S
Begränsning för inkopplingsström 12 A (efter 1 ms)
Strömavbrottstid: typ. 27 ms (120 V AC);typ. 27 ms (230 V AC)
STRÖMFÖRBRUKNING 12 A (110 V DC);5 A (250 V DC)
Nominell effektförbrukning 1072 VA
Inkopplingstid typisk: 300 ms (från SLEEP mode)
Inkopplingstid < 1 s.
Ingångssäkring 16 A (trög, intern)
Val av lämplig säkring för ingångsskydd: 16 A... 20 A (karakteristik B, C, D, K eller jämförbar)
Verkningsgrad: typ. 94,7 % (120 V AC);typ. 95,7 % (230 V AC)
Utgångskarakteristik: U/i Advanced;smart HICCUP;FUSE mode
Nominell utgångsspänning: 24 V DC
Inställningsområde för utgångsspänning (USET): 24 V DC... 28 V DC (konstant effekt)
Nominell utgångsström (I) 40 A.
Statisk Boost (ISTAT.Boost) 45 A.
Dynamisk Boost (IDyn.Boost) 60 A (5 s)
Selective Fuse Breaking (ISFB): 215 A (15 ms)
MAGNETISK SÄKERHETSUTLÖSNING: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
Kortslutningssäker: Ja
Ledbeständig: Ja
Motståndskraft mot återmatning ≤ 35 VDC
Skydd mot överspänning vid utgången (OVP): < 30 V DC (dubbelt skydd med avstängning inom 20 ms)
Rippel < : 40 mVSS (vid nominella värden)
Stigtid: < 60 ms (Uout = 10 % ... 90 %)
Seriekoppling: Ja
Förlusteffekt tomgång max < 5 W (120 V AC);< 5 W (230 V AC)
Effektförlust nominell belastning maximalt < 55 W (120 V AC);< 44 W (230 V AC)
FÖRLUSTEFFEKT SLEEP MODE < 3 W (120 V AC);< 3 W (230 V AC)
Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
Säkring (sekundärsida): Elektronisk;termomagnetisk;termisk
Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Signal: 4 kV (Provningsgrad 4 - osymmetrisk)
Signaltyper: Led;potentialfri signalkontakt;aktiv signalutgång Out1 (digital, konfigurerbar);aktiv signalutgång Out2 (digital, analog, konfigurerbar);fjärrkontakt;signalerde SGnd
Default: Stängd (Uout > 0,9 USET)
DIGITAL 24 V DC 1 A;30 V AC/DC 0,5 A.
Analog: 4 mA... 20 mA ±5 % (belastning ≤ 400 Ω)
Signalerde SGnd: Voltpotential för Out1, Out2 och Rem
Antal faser: 1
Isolationsspänning ingång/utgång: 4 kV AC (typpkontroll);2 kV AC (enhetskontroll)
Brytfrekvens: 85,00 kHz... 107,00 kHz (hjälpomvandlarnivå);45,00 kHz ... 200,00 kHz (huvudomvandlarnivå);50,00 kHz ... 500,00 kHz (PFC-nivå)
MTBF (IEC 61709, SN 29500) > : 908000 tim (25 °C);> 539000 tim (40 °C);> 243000 tim (60 °C)
Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
Ström: 40 A
Temperatur: 25 °C;
Tid 162000 h.
Tilläggstext: Provningsgrad 2
Inbyggnadsmått: Inbyggnadsmått
Monteringsanvisning: Stapelbar: PN ≥50 %, horisontellt 5 mm, bredvid aktiva komponenter 15 mm, vertikalt 50 mm
Hopkopplingsbar: PN <50 %, horisontellt 0 mm, vertikalt upptill 40 mm, vertikalt nedåt 20 mm
Skyddslackerad: Ja
Brännbarhetsklass UL 94 (hölje / klämmor): V0
Chassimaterial: metall
Utförande av kåpa: Rostfritt stål X6Cr17
Utförande av sidodelar: Aluminium
Användningshöjd: ≤ 5000 m (> 2000 m, observera nedstämpling)
Klimatklass 3K22 (enligt en 60721-3-3)
Max. tillåten Fukt (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
Stöt: 11 ms, 15 g, beroende på riktning (enligt IEC 60068-2-27)
Temp.kod: T4 (-40 ... +75 °C | > 60 °C, NEDSTÄMPLING 2,5 %/K)
EN 61010-1: II ( ≤ 5000 m)
EN 62477-1: III ( ≤ 2000 m)
Brandsäkerhet i järnvägsfordon: Brandskydd i rullande materiel
Standardnamn: Brandskydd i rullande materiel
Explosionsbenägen atmosfär: IEC 60079 -0; IEC 60079-7;IEC 60079-11;IEC 60079-15
CSA: CAN/CSA-C22.2 NO. 61010-2-201;CSA-C22.2 NO. 107.1-16
SIQ: CB-SCHEME (IEC 61010-1, IEC 61010-2-201)
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
EMC-krav emission: EN 61000-6-3;en 61000-6-4
EMC-krav immunitet EN 61000-6-1;en 61000-6-2
Ledningsbunden emission: Ledningsbunden emission
Exponering för störningar: Exponering för störningar
DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
DNV: Klass A.
DNV GL Stödravstrålning: DNV GL Stödravstrålning
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: 8 kV (Provninghetsgrad 4)
Lufturladdning: 15 kV (Provningsgrad 4)
Anmärkning: Kriterium A: 0,5/1 period
Kriterium B: Perioden 5–50/250
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningsfältstyrka: 1000 A/m.
Snabba transienter (Burst): Snabba transienter (Burst)
Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
Ledningsbunden påverkan: Ledningsbunden påverkan
Ingång/utgång/signal: Osymmetrisk
Spänning: 2,5 kV
Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
Spänningsfall: Spänningsfall
Spänningsfall: 0 %
Pulsformat magnetfält: Pulsformat magnetfält
Asymmetriskt ledningsbundna störningar: Asymmetriskt ledningsbundna störningar
Testnivå 1:100 kHz
Testnivå 2:1 MHz
Testnivå 3: 1,5 kHz 15 kHz (Provningsgradering 4)
Testnivå 4: 15 kHz 150 kHz (Provningsgradering 4)
Testnivå 5: 16,7 Hz 50 Hz 60 Hz (Provningsgradering 4)
Testnivå 6: 150 Hz 180 Hz (Provningsgrad 4)
Dämpad svängande axel: Dämpad svängande axel
Ingång, utgång (testnivå 1): 100 kHz 1 MHz (Provningsgrad 3 - symmetrisk)
Ingång, utgång (testnivå 2): 10 MHz (Provningsgrad 3 - osymmetrisk)
Ingång, utgång (testnivå 3): 100 kHz 1 MHz (Provningsgrad 3 - osymmetrisk)
Signaler (testnivå 1): 100 kHz 1 MHz (Provningsgradering 3 - symmetrisk)
Signaler (testnivå 2): 100 kHz 1 MHz (Provningsgrad 3 - osymmetrisk)
Dämpat roterande magnetfält: Dämpat roterande magnetfält
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
JÄRNVÄGSANLÄGGNINGAR: EN 50121-3-2;EN 50121-4;EN 50121 -5;EN 50163;IEC 62236-3-2 ;IEC 62236 -4;IEC 62236-5;EN 50155 ;EN 45545-2 (HL3);EN 61373 (KLASS 1B)
Styringång (konfigurerbar) Rem: Uteffekt PÅ/AV (SLEEP mode)
AC-drift: AC-drift
Nätform: Stjärnnät
Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
Typ av spänning av matningsspänning: DC
Frekvensområde AC: 50 Hz 60 Hz -10 % ... +10 %
Frekvensområde (FN): 50 Hz 60 Hz -10 % ... +10 %;16,7 Hz (enligt en 50163)
Skyddskrets: Transientöverspänningsskydd | varistor, gasavledare
Avledningsström mot PE < 3,5 mA;1,7 mA (264 V AC, 60 Hz)
DC-drift: DC-drift
Nedstämpling > : 60 °C... 70 °C (2,5 %/K)
Regleringsavvikelse: < 0,5 % (laständring statiskt 10 %... 90 %),< 2 % (laständring dynamisk 10 %... 90 %, (10 Hz)< , 0,25 % (inspänningsförändring ±10 %)
UTEFFEKT 960 W;1080 W;1440 W.
Crestfaktor: typ. 1,7 (120 V AC);typ. 1,65 (230 V AC)
Signal Out 1 (konfigurerbar): Signal Out 1 (konfigurerbar)
Signal Out 2 (konfigurerbar): Signal Out 2 (konfigurerbar)
Signal relä 13/14 (konfigurerbar): Signal relä 13/14 (konfigurerbar)
Enledars/klämmställe flexibel med ändhylsa med plasthylsa min.: 0,2 mm ²
Enledars/klämmställe flexibel med ändhylsa med plasthylsa max. 0,75 mm ²
Enledars/klämställe flexibel med ändhylsa utan plasthylsa min.: 0,2 mm ²
Enledars/klämmställe flexibel med ändhylsa utan plasthylsa max. 1,5 mm ²
Ledararea AWG min: 20
Ledararea AWG max. 16
Åtdragningsmoment max 1,5 Nm
Signalutgång: Signalutgång
Pout: > 100 % (LED lyser gul, uteffekt > 960 W);> 75 % (LED lyser grön, uteffekt > 720 W);> 50 % (LED lyser grön, uteffekt > 480 W)
Uout: > 0,9 x USet (LED lyser grön);< 0,9 x USet (LED blinkar grön)
Monteringsavstånd höger/vänster: 5 mm / 5 mm
Inbyggnadsavstånd upptill/nedtill 50 mm/50 mm
Standard - begränsning av övertonsströmmar i nät: EN 61000-3-2
Standard - elektrisk säkerhet: IEC 61010-2-201 (SELV)
Standard - lågspänning: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
Standard - säker separering: IEC 61558-2-16;IEC 61010-2-201
Norm - säkerhet för mät-, styr-, regel- och laboratorieapparater: IEC 61010-1
Batteriets laddning: Din 41773-1
Godkännande – krav från halvledarindustrin i fråga om spänningsavbrott: SEMI F47-0706, en 61000-4-11
EN 61558-2-16: II (≤ 5000 m)
UL-godkännanden: UL Listed UL 508; UL 121201 & CSA C22.2 No. 213-17 klass i, Division 2, Groups A, B, C, d T4 (Hazardous location)
EMC-krav energiförsörjning: IEC 61850-3 (G,H);en 61000-6-5 (ställverk)
Övertonsströmmar: Övertonsströmmar
Flimmer: Flicker
Antal perioder: 0,5 / 1 / 5 / 50 / 250 perioder
Dämpad sinussvängningar (Ring wave): Dämpade sinussvängningar (Ring wave)
HART FSK Physical Layer Test Specification: Utgångsspänning Uout konform
Skeppsbyggnadstillstånd: DNV, BV
Ingångsspänning: Min. 77 VDC
Sabotagetest: ANSI/ISA 71.04-2013 G3 Harsh Group A.
Funktionell säkerhet enligt IEC 61508: SIL 3
Testnivå 7: 16,7 Hz 50 Hz 60 Hz (Provningsgradering 4)
INMETRO: DNV 19.0187 X.

Ingångsspänning (nominell): 110 - 300 V/DC

Typ av produkt: Strömförsörjning

Ingångsspänning (min.): 100 V/AC
77 V/DC

Ingångsspänning (max.): 240 V/AC
250 V/DC

Utgångsström max.: 40 A

Utgångsström (max.) - avrundad: 40 A

: 1072 VA

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V/DC

Anslutning: Skruv
Push-in-fjäderanslutning

Mått.: (L x B x H) 140 x 120 x 130 mm

Utgångsspänning (max.): 28 V/DC

Utgångsspänning (min.): 24 V/DC

Driftstemperatur (max.): 75 °C

Arbetstemperatur (max.) (Reducering): 75 °C

Arbetstemperatur (min.) (Reducering): 60 °C

Driftstemperatur (Min): -40 °C

Tillverkarnr.: 2904618

Innehåll: 1 st

MTBF: 908000 h

Nätaggregrat - specifikationer: skyddande beläggning

Bredd: 120 mm

Höjd: 130 mm

Längd: 140 mm

: IP20

Max. temperatur: 75 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/40/+

Förbrukning (standby): 3 W

Verkningsgrad: 94.7 %

Djup: 140 mm

Inbyggnadshöjd: 130 mm

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Ingångsspänning (max.)

Ingångsspänning (min.)

Ingångsspänning (nominell)

Max. effekt

Typ av utgång (nätaggregat)

Utgångsström (max.)

Utgångsström (max.) - avrundad

Phoenix Contact 1076188 Strömförsörjning Förbrukning (standby) 7 W 72 V/DC 14 A 1335.1 VA Innehåll 1 st

Artikelnr.:3562889

Leverans fre 13 nov.

Conrad Electronic

Push-in-fjäderanslutning

500 V/AC

400 V/AC

3 x 400 - 500 V/AC

1335.1 VA

Justerbar

72 V/DC

14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

Phoenix Contact 1088486 Strömförsörjning 24 V/DC 3.75 A 90 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3563478

Leverans fre 13 nov.

Conrad Electronic

Push-in-fjäderanslutning

240 V/AC

100 V/AC

AC 100 V - 240 V

90 W

Fast spänning

24 V/DC

3.75 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

890,00 kr^*

Phoenix Contact 1088850 Strömförsörjning 12 V/DC 4.6 A 127 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3563794

Leverans fre 13 nov.

Conrad Electronic

Skruv

264 V/AC

85 V/AC

AC 100 V - 240 V

127 VA

Fast spänning

12 V/DC

4.6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

Phoenix Contact 1088851 Strömförsörjning Förbrukning (standby) 0.5 W 24 V/DC 4.2 A 242.6 VA Innehåll 1 st

Artikelnr.:3563801

Leverans fre 13 nov.

Conrad Electronic

Skruv

264 V/AC

85 V/AC

100 - 240 V/AC

242.6 VA

Fast spänning

24 V/DC

4.2 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

990,00 kr^*

Phoenix Contact 1110155 Strömförsörjning Förbrukning (standby) 3 W 48 V/DC 5 A 240 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3564290

Leverans fre 13 nov.

Conrad Electronic

Skruv

240 V/AC

100 V/AC

240 W

Justerbar

48 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact 2903158 Strömförsörjning 12 V/DC 10 A 254.7 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3579698

Leverans fre 13 nov.

Conrad Electronic

Push-in-fjäderanslutning

264 V/AC

85 V/AC

100 - 240 V/AC

254.7 VA

Justerbar

12 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 290,00 kr^*

Phoenix Contact 1151048 Strömförsörjning Förbrukning (standby) 6 W 24 V/DC 20 A 541 VA Innehåll 1 st

Artikelnr.:3564986

Utgått

Conrad Electronic

Skruv

500 V/AC

400 V/AC

400 - 500 V/AC

541 VA

Justerbar

24 V/DC

20 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 390,00 kr^*

Phoenix Contact 1157806 Strömförsörjning Förbrukning (standby) 4 W 48.5 V/DC 5 A 285.7 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3565467

Utgått

Conrad Electronic

Push-in-fjäderanslutning

240 V/AC

220 V/AC

230 V/AC

285.7 VA

Fast spänning

48.5 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 290,00 kr^*

Phoenix Contact 1170956 Strömförsörjning 15 V/DC 4 A 60 W Innehåll 1 st

Artikelnr.:3565411

Utgått

Conrad Electronic

Push-in-fjäderanslutning

240 V/AC

100 V/AC

60 W

Justerbar

15 V/DC

4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

750,00 kr^*

Phoenix Contact 1321105 Strömförsörjning 24 V/DC 3.75 A 90 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3587895

Utgått

Conrad Electronic

Push-in-fjäderanslutning

240 V/AC

100 V/AC

AC 100 V - 240 V

90 W

Fast spänning

24 V/DC

3.75 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3579793 Phoenix Contact 2904618 Strömförsörjning Förbrukning (standby) 3 W 24 V/DC 40 A 1072 VA Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579793 Phoenix Contact 2904618 Strömförsörjning Förbrukning (standby) 3 W 24 V/DC 40 A 1072 VA Innehåll 1 st

Beskrivning

Primärtaktad strömförsörjning QUINT Power, skruvanslutning, bärskenemontering, ingång : 1-fas, utgång: 24 V DC/40 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
