Name: Phoenix Contact 2904607 DIN-skena nätaggregat 12 V/DC 7.5 A 90 W Antal utgångar:1 x Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141026
Availability: BackOrder

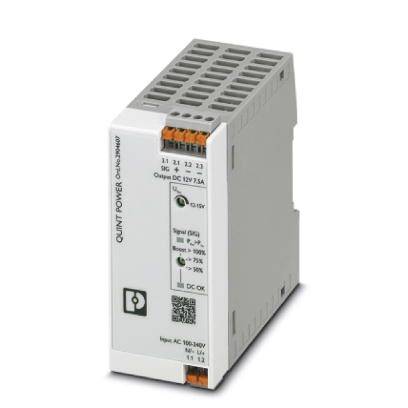

En vit QUINT POWER nätaggregat med märkning 'Output: DC 12V 75A'. Den har flera ingångs- och utgångsanslutningar på ovansidan.

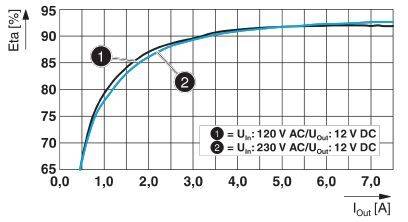

Diagram över en effektivitetskurva visar prestanda vid två ingångsspänningar: 120 V och 230 V AC till 12 V DC, med högre effektivitet vid 230 V.

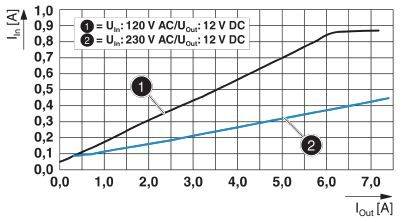

Diagrammet visar förhållandet mellan ingångs- och utgångsström för två spänningar: (1) 120 V AC/12 V DC, (2) 230 V AC/12 V DC.

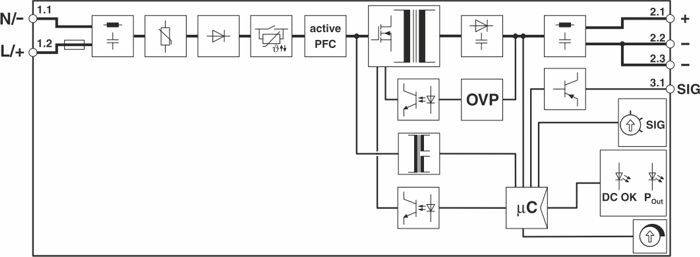

Blockdiagram över ett nätaggregat: Visar ingång, aktivt PFC, över-/underspänningsskydd (OVP/UVP), mikrokontroller (µC) och utgångar.

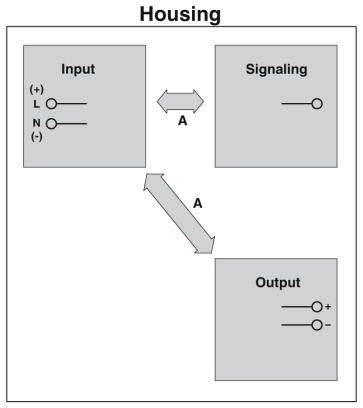

'Schematisk representation av ett elektriskt system: Input, signalering, output. Dubbla pilar visar kopplingar, märkta med A.'

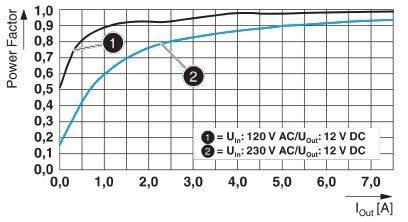

Diagram över effektfaktorkurva: Visar effektfaktorn över utgångsströmmen för två insignalsspänningar (120 V och 230 V).

1/6

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

Antal

Styck

Toal (1 672,00 kr / stycken)

1 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 60 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 1 A (100 VAC), 0.85 A (120 VAC), 0.46 A (230 VAC), 0.44 A (240 VAC)
Nominell effektförbrukning 96.3 VA

Ingångsspänning (nominell): AC 100 V - 240 V; DC 140 V - 300 V

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 12 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 7.5 A

Utgångsström (max.) - avrundad: 7.5 A

: 90 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 12 V/DC

Antal utgångar: 1 x

Anslutning: Push-In-klämma

Mått.: (L x B x H) 90 x 45 x 106 mm

Vikt: 0.3 kg

Utgångsspänning (max.): 12 V/DC

Utgångsspänning (min.): 12 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904607

Innehåll: 1 st

MTBF: 1221000 h

Nätaggregrat - specifikationer: Stabiliserad

Bredd: 45 mm

Höjd: 106 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/12DC/7.5/PT

Verkningsgrad: 92.5 %

UKCA: Ja
