Name: Phoenix Contact 2807968 CT 10-2PE/FSR-24 Överspänningsskyddskontakt Piece 1 st
Brand: Phoenix Contact
SKU: 3579483
Availability: SoldOut

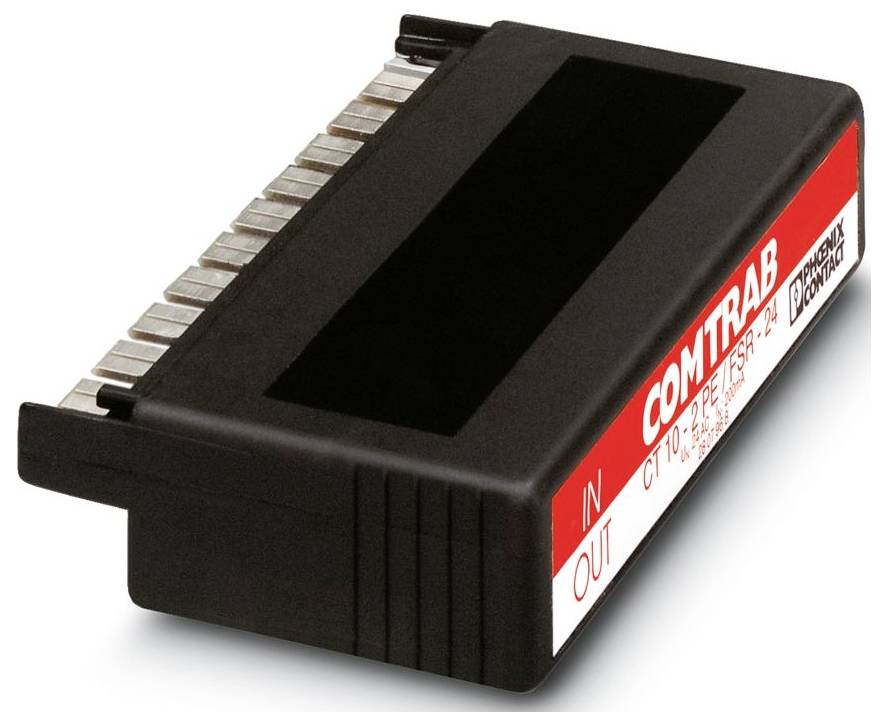

En svart Comtrabb-komponent märkt med "IN" och "OUT" med metalliska kontakter på sidan, används för elektroniska eller industriella tillämpningar.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (8 590,00 kr / stycken)

8 590,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: COMTRAB
IEC-KONTROLLKLASS C1;C2;C3;D1
Konstruktion: LSA-Plus-modul
Meddelande överspänningsskydd defekt: Inget
NOMINELL SPÄNNING UN 24 V DC
Anslutningstyp: Plug-in i COMTRAB-TERMIBLOCK och LSA-Plus-kap- och kopplingslister
Bredd: 111 mm
Höjd: 22 mm
Djup: 68,5 mm
Färg: svart, RAL 9005
Brännbarhetsklass UL 94: V0
Materialhölje: PBT
Mekaniska data: Mekaniska data.
Öppen sidovägg: Nej
Verkningsriktning: Line-Line & Line-Earth Ground
Högsta kontinuerliga spänning UC: 40 V DC;28 V AC
Märkström 200 mA (25 °C)
Driftaktiv ström IC för UC: ≤ 5 µA (a-b)
Skyddsledarström IPE: ≤ 1 µA (per bana)
Total avledningsström ITotal (8/20 ) µs: 10 kA
Utgångsspänning vid 1 kV/µs (ledar-jord) statiskt: ≤ 650 V.
Restspänning i (tråd): ≤ 55 V.
Kapacitet (ledare) 1,1 nf (f=1 MHz / VR= 0V)
Kapacitet (ledar-jord) 1 pF (typ.)
Motstånd per bana: 10 Ω ±10 %
Nödvändig försäkring: Max 200 mA
Stötströmhållfasthet (ledar-jord): C1 - 1 kV / 500 A;C2 - 10 kV/5 kA;C3 - 100 A;D1 - 2,5 kA
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 75 °C
Standarder/bestämmelser: IEC 61643-21
Anmärkning: 2000
Monteringssätt: På CT-TERMIBLOCK och LSA-Plus-delare
Ledarpar per modul 10
Märkavledningsström i (8/20) µs (ledar-jord): 5 kA
Utgångsspänning: Begränsad till 1 kV/µs (ledar-jord) spike: ≤ 650 V.
Svarstid ta (jord): ≤ 100 ns
Luft- och krypsträckor: Luft- och krypsträckor
Märkavledningsström i (8/20) µs (ledare): 5 kA
Svarstid ta (ledare): ≤ 1 ns
Inlänkningsdämpning AE, sym.: 1,5 dB (typ. Upp till 2 MHz / 50 Ω);0,6 db (typ. Upp till 1 MHz / 150 Ω);0,2 db (typ. Upp till 100 kHz/600 Ω)
gränsfrekvens fg (3 dB), symmetrisk I 150 Ω-systemet 4 MHz (typ.)
Stötströmhållfasthet (tråd): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A.
gränsfrekvens fg (3 dB), symmetrisk I 50 Ω-systemet 7 MHz (typ.)
Avledningsström Imax (8/20) µs maximalt (ledare): 5 kA
Avledningsström Imax (8/20) µs maximalt (ledar-jord): 5 kA
Utgångsspänningsbegränsning för 1 kV/µs (tråd) spike: ≤ 95 V.
Utgångsspänningsbegränsning vid 1 kV/µs (tråd) statisk ≤ 60 V.
Standarder specifikation informationsteknik: Standardspecifikation informationsteknik
Avledare kan testas med CHECKMASTER från mjukvaruvision: Från SW-rev. 1.00
gränsfrekvens fg (3 dB), symmetrisk I 600 Ω-systemet 900 kHz (typ.)

Typ av produkt: Överspänningsskyddskontakt

Nominell spänning: 24 V/DC

Utförande: LSA-Plus-modul

: IP20

Tillverkarnr.: 2807968

Mått.: (B x H x D) 111 x 22 x 68.5 mm

Bredd: 111 mm

Höjd: 22 mm

Djup: 68.5 mm

Innehåll: 1 st

Förpackningstyp: Piece

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Nominell spänning

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Överspänningsskyddskontakt 6 kA Piece 1 st

Artikelnr.:3563560

Leverans tis 10 nov.

93 StyckConrad Electronic

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Överspänningsskyddskontakt 1 st

Artikelnr.:3563550

Leverans tis 10 nov.

10 StyckConrad Electronic

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 990,00 kr^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P Överspänningsskyddskontakt 10 kA 1 st

Artikelnr.:3563566

Leverans tis 10 nov.

52 StyckConrad Electronic

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P Överspänningsskyddskontakt 10 kA 1 st

Artikelnr.:3563573

Leverans tis 10 nov.

44 StyckConrad Electronic

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Överspänningsskyddskontakt 10 kA 1 st

Artikelnr.:3563584

Leverans tis 10 nov.

19 StyckConrad Electronic

60 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact 1180140 F-EV 12-P Överspänningsskyddskontakt 20 kA 1 st

Artikelnr.:3565634

Leverans tors 3 dec.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

750,00 kr^*

Phoenix Contact 1180142 VAL-EV 280-P Överspänningsskyddskontakt 1 st

Artikelnr.:3565679

Leverans tors 3 dec.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

890,00 kr^*

Phoenix Contact 1180147 F-EV-T1/T2 50-P Överspänningsskyddskontakt 50 kA Single 1 st

Artikelnr.:3565648

Leverans tors 3 dec.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P Överspänningsskyddskontakt 12.5 kA 1 st

Artikelnr.:3565655

Leverans tors 3 dec.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

890,00 kr^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 40 kA 4 st

Artikelnr.:3561792

Utgått

Conrad Electronic

1170 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 190,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Överspänningsskyddskontakt Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Överspänningsskyddskontakt Piece 1 st

Beskrivning

LSA-Plus-kontakt (COMTRAB CT 10) med överspänningsskydd grov-/fin-skydd och avkopplingsmotstånd för 10 jordpotentialfritt drivna signalkretsar. Nominell spänning: 24 V/DC. Utförande: 10 dubbeltrådar

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
