Name: Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Överspänningsskyddsenhet 20 kA 1 st
Brand: Phoenix Contact
SKU: 3579439
Availability: SoldOut

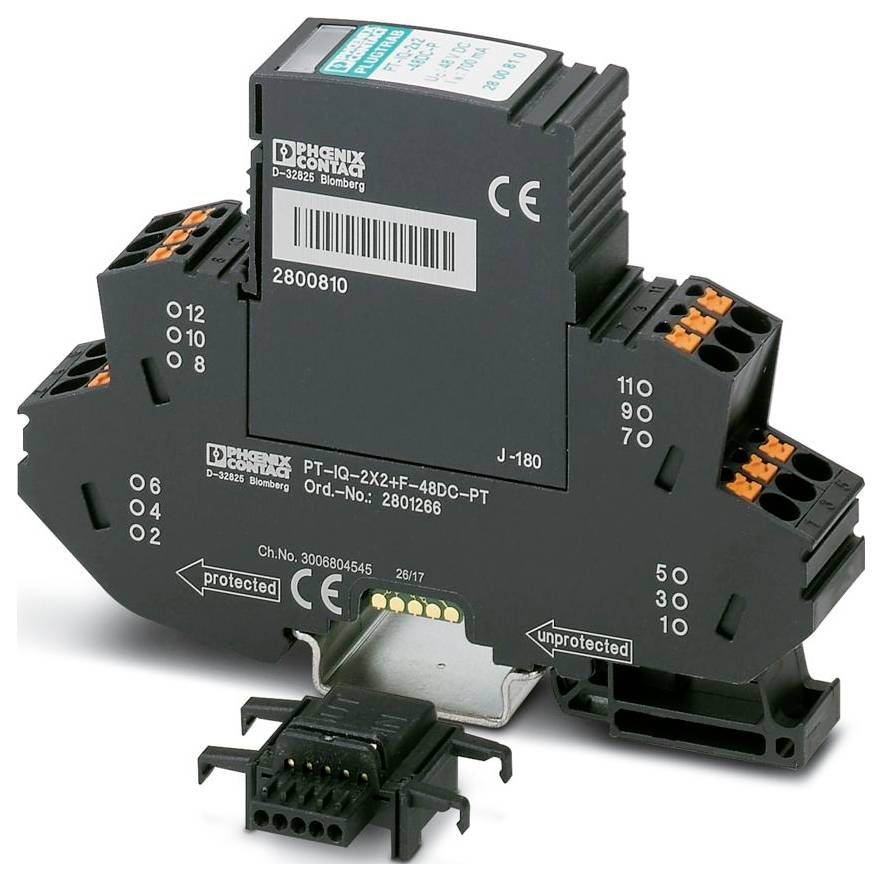

Phoeniz Contact terminalblock märkt PT-IQ-2X2-PTP visad med anslutningsterminaler och artikelnummer synliga på enheten.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (3 890,00 kr / stycken)

3 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLUGTRAB IQ
IEC-KONTROLLKLASS C1;C2;C3;D1
Form: Dragskenemodul kan anslutas i två delar
Meddelande överspänningsskydd defekt: Optiskt, flera steg
NOMINELL SPÄNNING UN 48 V DC
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12
Bredd: 17,7 mm
Höjd: 109,3 mm
Djup: 77,5 mm (inkl. bärskena 7,5 mm)
Delningsenhet: 1 TE
Färg: Svart (RAL 9005);svart (RAL 9005)
Brännbarhetsklass UL 94: V-0
Material hölje pa 6.6
Mekaniska data: Mekaniska data.
Öppen sidovägg: Nej
Verkningsriktning: Line-Line & Line-signal Ground/Shield & som tillval signal Ground/Shield-Earth Ground
Högsta kontinuerliga spänning UC: 53 V DC;37 V AC
Märkström: 300 mA
Driftaktiv ström IC för UC: ≤ 5 µA (per system)
Skyddsledarström IPE: ≤ 1 µA
Total avledningsström ITotal (8/20 ) µs: 20 kA
Skyddsnivå Up (ledar-ledare): ≤ 100 V (C1 - 1 kV/500 A);≤ 150 V (C2 - 10 kV/5 kA);≤ 90 V (C3 - 25 A);≤ 95 V (C3 - 100 A)
Skyddsnivå Up (ledar-jord): ≤ 900 V (C1 - 1 kV/500 A);≤ 1300 V (C2 - 10 kV/5 kA);≤ 1000 V (C3 - 25 A);≤ 1300 V (C3 - 100 A)
Kapacitet (tråd): typ. 1,5 nF
Motstånd per bana: 1,2 Ω ±5 %
Nödvändig försäkring: Max 315 mA (FF)
Stötströmhållfasthet (tråd-jord): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A;D1 - 2,5 kA
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 4000 m (amsl)
Standarder/bestämmelser: EN 61000–6-2
Anmärkning: 2005
Monteringssätt: Bärskena 35 mm
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Ledarpar per modul: 2
Märkavledningsström i (8/20) µs (ledar-jord): 10 kA
Pulavledningsström Iimp (10/350 ) µs (ledar-jord): 2,5 kA
Svarstid ta (jord): ≤ 100 ns
Allmänt: Allmänt
Skyddsnivå Up statisk (ledar-jord): ≤ 130 V (C2 - 10 kV/5 kA);≤ 60 V (C3 - 25 A)
Impuls-tillbakasättningstid (ledar-jord): ≤ 30 ms
Märkavledningsström i (8/20) µs (ledare): 10 kA
Svarstid ta (ledare): ≤ 1 ns
Inlänkningsdämpning AE, sym.: typ. 0,3 dB (≤ 450 kHz/150 Ω)
gränsfrekvens fg (3 dB), symmetrisk I 150 Ω-systemet: typ. 1,9 MHz
Stötströmhållfasthet (tråd): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A.
Impuls-tillbakasättningstid (ledare): ≤ 300 ms
Skyddsnivå Up (ledar-signalmassa): ≤ 600 V (C1 - 1 kV/500 A);≤ 750 V (C2 - 10 kV/5 kA);≤ 700 V (C3 - 25 A);≤ 800 V (C3 - 100 A)

Typ av produkt: Överspänningsskyddsenhet

Läckström: 20 kA

Utförande: Din-skenemodul kan anslutas i två delar

: IP20

Tillverkarnr.: 2801266

Mått.: (B x H x D) 17.7 x 109.3 x 77.5 mm

Bredd: 17.7 mm

Höjd: 109.3 mm

Djup: 77.5 mm

Innehåll: 1 st

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Phoenix Contact 1038841 BLT-T3-230-A Överspänningsskyddsenhet 1 st

Artikelnr.:3562153

Leverans tis 10 nov.

5 StyckConrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Överspänningsskyddsenhet 10 kA 1 st

Artikelnr.:3562663

Leverans tis 10 nov.

735 StyckConrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 590,00 kr^*

Phoenix Contact 1061385 TTC-6P-3-5DC-PT-I Överspänningsskyddsenhet 10 kA 1 st

Artikelnr.:3562677

Leverans tis 10 nov.

11 StyckConrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Överspänningsskyddsenhet 5 kA 1 st

Artikelnr.:3562447

Leverans tis 10 nov.

274 StyckConrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Överspänningsskyddsenhet 5 kA Piece 1 st

Artikelnr.:3562470

Leverans tis 10 nov.

3 StyckConrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Överspänningsskyddsenhet 10 kA 1 st

Artikelnr.:3563113

Leverans fre 11 dec.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Överspänningsskyddsenhet 2.5 kA 1 st

Artikelnr.:3564209

Leverans tis 10 nov.

20 StyckConrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

239,00 kr^*

Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Överspänningsskyddsenhet 10 kA 1 st

Artikelnr.:3562401

Utgått

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 190,00 kr^*

Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Överspänningsskyddsenhet 20 kA Piece 1 st

Artikelnr.:3562418

Utgått

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 990,00 kr^*

Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Överspänningsskyddsenhet 20 kA Piece 1 st

Artikelnr.:3562452

Utgått

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Överspänningsskyddsenhet 20 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Överspänningsskyddsenhet 20 kA 1 st

Beskrivning

Överspänningsskydd, bestående av skyddskontakt och baselement, med integrerad flergradig statusindikering på modulen för två 2-tråds jordpotentialfritt drivna signalkretsar. Indirekt jordning via gasavledare. Kan användas i säkerhetskretsar till SIL 3.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
