Phoenix Contact 2313685 Sensor/ställdon-datakontakt Kontakt hane vinklad Antal poler (RJ): 9 1 st Piece

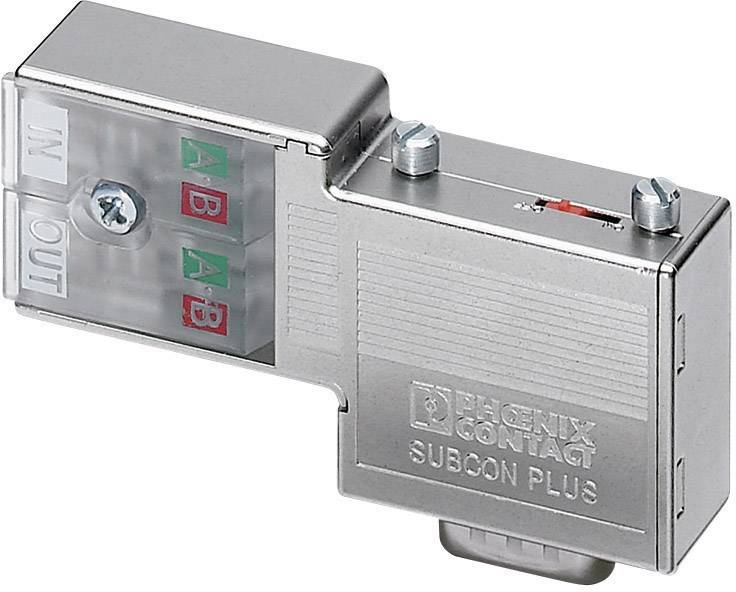

En metalliskt utseende adapter från Phoenix Contact med 'IN'- och 'OUT'-märkning, visar interna färgkodningar för anslutningar.

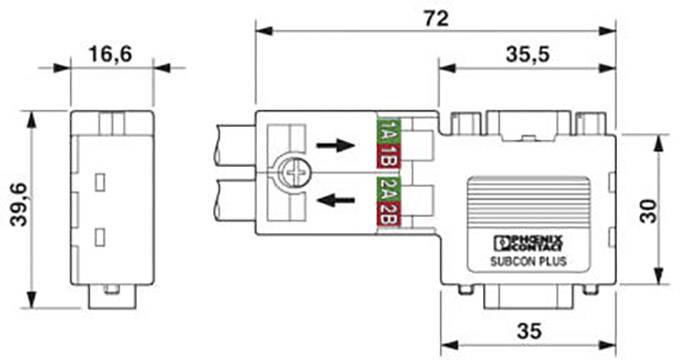

Teknisk ritning av en elektrisk kontakt. Mått: 72x39,6 mm, pilar som visar strömflödesriktning, märkta med '1A', '1B', '2A', '2B'.

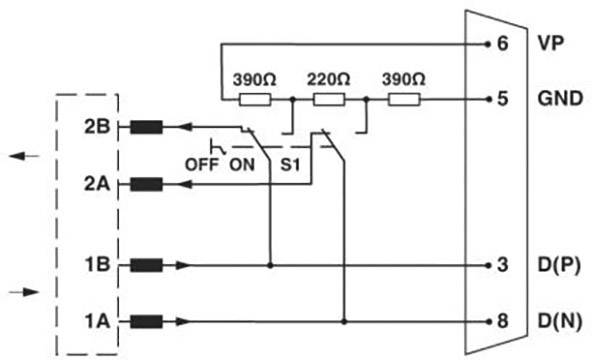

Kopplingsschema för en elektronisk komponent. Anslutningar löper genom motstånd till punkterna 1A, 1B, 2A, 2B och till pinnarna 3, 5, 6, 8.
Tvärsnitt av en kabel med två trådar, grön och röd. Kabelns yttre hölje längd: 17, trådarnas längd: 11.
Instruktion för kontaktdoninstallation: 1. Vrid skruvmejseln medurs. 2. För in kabeln. 3. Säkra anslutningen.
1/5
Typ av produkt
Sensor/ställdon-datakontakt
Konstruktionsform
Kontakt hane vinklad
Plug-standard
BUS-kontakt
Anslutningssida A
D-SUB-kontakt
Anslutningssida B
fastsättningsbar
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
Antal
Toal (850,00 kr / stycken)
850,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

D-SUB busskontakten

  • SUBCON-PLUS-PROFIB / PG / FC 90

Tekniska specifikationer

  • Stiftbeläggning: 3, 5, 6, 8
Förpackningstyp

Piece

Typ

SUBCON-PLUS-PROFIB/PG/FC 90

Typ av produkt

Sensor/ställdon-datakontakt

Konstruktionsform

Kontakt hane vinklad

Plug-standard

BUS-kontakt

Anslutningssida A

D-SUB-kontakt

Anslutningssida B

fastsättningsbar

Antal poler

9

Nominell spänning

5 V

Nominell ström

0.10 A

Nominell ström - avrundad

100 mA

Tvärsnittsarea (max.)

0.32 mm²

Anslutning

IDC

Egenskaper

I-Net Profibus

Min. temperatur

-20 °C

Max. temperatur

+75 °C

Tillverkarnr.

2313685

Innehåll

1 st

Kabeldiameter (specifikationer)

7,6 - 8,4 mm

9

Male

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 1438557 Phoenix Contact 2313685 Sensor/ställdon-datakontakt Kontakt hane vinklad Antal poler (RJ): 9 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1438557 Phoenix Contact 2313685 Sensor/ställdon-datakontakt Kontakt hane vinklad Antal poler (RJ): 9 1 st Piece
