Name: Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Spänningsavledare Piece 1 st
Brand: Phoenix Contact
SKU: 3568610
Availability: SoldOut

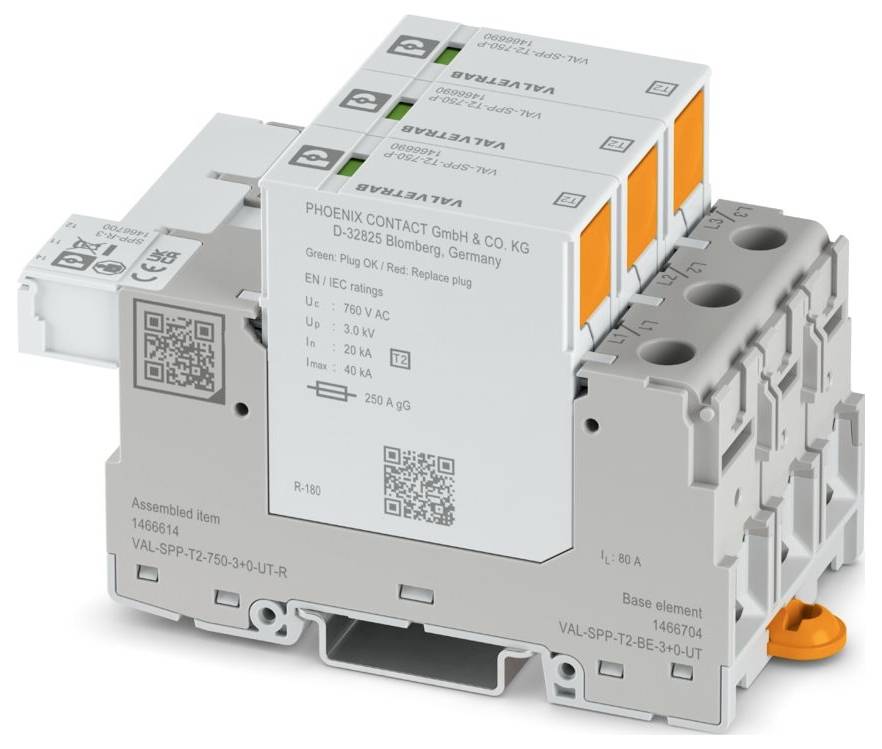

En grå Phoenix Contact-elapparat med orange accenter och QR-koder, märkt för spänning och ström, använd för elektriska anslutningar.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (3 590,00 kr / stycken)

3 590,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: VAL-SPP
IEC-KONTROLLKLASS II;T2
Form: Dragskenemodul kan anslutas i två delar
Antal poler: 3
Meddelande överspänningsskydd defekt: Optisk, överföringskontakt
NOMINELL SPÄNNING UN: 554/960 V AC ±10 % (TN-C);690 V AC ±10 % (IT)
Indikering/fjärrmeddelande: Indikering/fjärrmeddelande
Kopplingsfunktion: Växlare
Anslutningstyp: Push-in-anslutning
Skruvgänga M5
Åtdragningsmoment 30 lbf-in.
Ledararea flexibel: 0,25 mm²... 1,5 mm²
Ledararea styv: 0,25 mm²... 1,5 mm²
Ledararea AWG: 14... 2
Bredd: 53,4 mm
Höjd: 109,1 mm
Djup: 71,5 mm (inkl. bärskena 7,5 mm)
Delningsenhet 3 TE
Färg: Grå (RAL 7042);ljusgrå (RAL 7035)
Brännbarhetsklass UL 94: V-0
Materialhölje: Pa 6.6-FR 20 % GF;PBT
Maximal kontinuerlig spänning UC: 760 V AC
Skyddsledarström IPE: ≤ 1 mA
Märkavledningsström in (8/20) µs: 20 kA
Total avledningsström ITotal (8/20 ) µs: 120 kA
Svarstid ta: ≤ 25 ns
Nödvändig försäkring: Max 1 A (GG)
Miljöförhållanden
Kapslingsklass IP20C (i inbyggt tillstånd)
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 5000 m (amsl)
Standarder/bestämmelser: EN 61643-11
Obs: 2012 + A11:2018
Monteringssätt: Bärskena 35 mm
EN typ T2
STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN-C;IT
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Nominell frekvens FN: 50 Hz (60 Hz)
CTI-värde för materialet: 600
ISOLERINGSMATERIAL PA 6.6-FR 20 % GF;PBT
Materialgrupp: I.
SKYDDSFADE: L-L;L-G
Effektförbrukning i viloläge PC: ≤ 1200 MVA
Maximal avledningsström Imax (8/20) µs: 40 kA
Skyddsnivå Up: ≤ 3 kV
Restspänning Ures: ≤ 3 kV (för in);≤ 2,7 kV (vid 10 kA);≤ 2,5 kV (vid 5 kA);≤ 2,3 kV (vid 3 kA)
OV-beteende vid ut: 1005 V AC (5 s / wytstand mode);1316 V AC (120 min / safe failure mode)
Tillåten luftfuktighet (drift): 5 %... 95 %
Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
UL-specifikationer UL-specifikationer
Energifördelningssystem: delta
Nominell frekvens 50/60 Hz
SPD typ 4ca
Utnämnande: Felsignalkontakt
Driftspänning: 250 V AC
Avisoleringslängd: 8 mm
Felmeddelande via fjärrindikering: Felmeddelande
Nominell belastningsström IL: 80 A (25 m²)
Kortslutningsskydd ISCCR: 25 kA
Maximal försäkring vid V-kabelgenomföring 80 A (GG)
Maximal försäkring vid stickledningskabel 250 A (GG)
Maximal kontinuerlig spänning MCOV (L-G) 750 V AC
Nominell spänning: 600 V AC
Uppmätta begränsningsspänning MLV (L-G) 3120 V.
UL-indikering/fjärrmeddelande: UL-display/fjärrmeddelande
Driftström AC: 5 mA AC... 1 A/AC
UL-anslutning: UL-anslutningsdata
Maximal kontinuerlig spänning MCOV (L-L) 1500 V AC
Uppmätta begränsningsspänning MLV (L-L) 6240 V.
Allmänt: Allmänt
Märkavledningsstötström på 20 kA
2 ledare av samma tvärsnitt flexibel m. Twin-ändhylsa med plasthylsa 1,5 mm² ... 16 mm²
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 0,75 mm²
Isoleringstyp: Mellan huvud- och hjälpströmkretsen har produkten dubbel / förstärkt isolering.
Omgivningstemperatur (montering): -5 °C ... 50 °C
DRIFTSPÄNNING AC: 5 V AC... 250 V AC (≤ 2000 m (amsl);5 V AC ... 150 V AC (≤ 5000 m (amsl)
DRIFTSPÄNNING DC 30 V DC
Driftström DC 200 mA DC

Typ av produkt: Spänningsavledare

Nominell spänning: 600 V/AC

Utförande: Din-skenemodul kan anslutas i två delar

: IP20C (i inbyggt tillstånd)

Tillverkarnr.: 1466614

Typ: 2

Mått.: (B x H x D) 53.4 x 109.1 x 71.5 mm

Bredd: 53.4 mm

Höjd: 109.1 mm

Djup: 71.5 mm

Innehåll: 1 st

Förpackningstyp: Piece

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Läckström

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Spänningsavledare 40 kA 1 st

Artikelnr.:3562952

Leverans tis 10 nov.

54 StyckConrad Electronic

40 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 190,00 kr^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R Spänningsavledare 40 kA 1 st

Artikelnr.:3565643

Utgått

Conrad Electronic

40 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 190,00 kr^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT Spänningsavledare 40 kA Piece 1 st

Artikelnr.:3568095

Utgått

Conrad Electronic

40 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 190,00 kr^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT Spänningsavledare Piece 1 st

Artikelnr.:3568084

Utgått

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Spänningsavledare Överspänningsskydd för: Solcellssystem 40 kA Piece 1 st

Artikelnr.:3588066

Utgått

Conrad Electronic

40 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Spänningsavledare Överspänningsskydd för: Solcellssystem 40 kA Piece 1 st

Artikelnr.:3588068

Utgått

Conrad Electronic

40 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Spänningsavledare 20 kA Piece 1 st

Artikelnr.:3588266

Utgått

Conrad Electronic

20 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Spänningsavledare Överspänningsskydd för: Fördelningsskåp 20 kA 1 st

Artikelnr.:3588256

Utgått

Conrad Electronic

20 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Spänningsavledare 20 kA Piece 1 st

Artikelnr.:3568472

Utgått

Conrad Electronic

20 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R Spänningsavledare 20 kA Piece 1 st

Artikelnr.:3568498

Utgått

Conrad Electronic

20 kA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Spänningsavledare Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Spänningsavledare Piece 1 st

Beskrivning

Anslutningsbar överspänningsavledare, enl. Typ 2/klass II, för 3-fasiga strömförsörjningsnät med kombinerat lagd PE- och N i en ledare (4-ledarsystem: L1, L2, L3, PEN) med fjärrsignalkontakt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
