Phoenix Contact 1428636 Sensor-/aktor-grenkontakt M12 SPEEDCON Hona vinklad 10.00 m Antal poler (RJ): 6 1 st Piece

Avvinklad svart kabel med metallkontakt och fem färgglada avmantlade ledare på andra sidan. Lämplig för elektroniska anslutningar.
Bilden visar ett tekniskt diagram med färgkodade kablar i en elektrisk kontakt eller anslutningsdel.

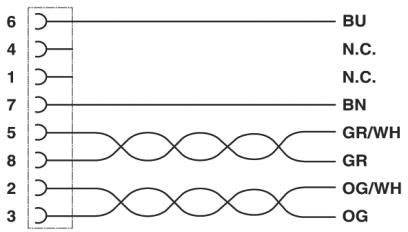

Diagram med trådfärgkoder: 6-BL, 4-N.K, 7-BR, 5-GR/VT, 8-GR, 3-OR/VT, 2-OR. visar kabelanslutningar och deras färgkodning.

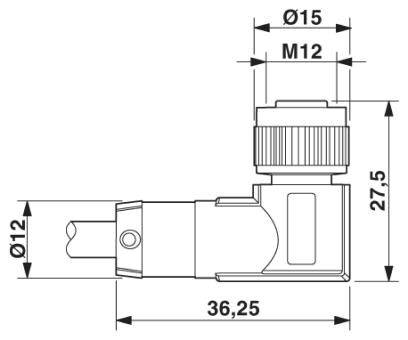

Teknisk ritning av en L-kontakt med mått: Total längd 36,25 mm, höjd 27,5 mm, diameter 12 mm och 15 mm, gänga M12.

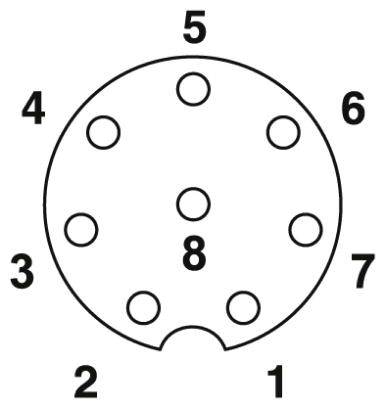

"DIN 8-stifts anslutningsdiagram" visar en cirkulär fördelning av åtta numrerade stift. Stiften 1-8 är jämnt fördelade.

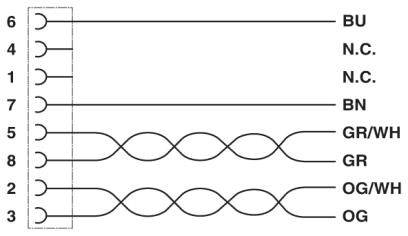

Kablageplan med numrerade anslutningar från 2 till 8, förbundna genom färgmärkta ledningar: BU, N.C., BN, GR/WH, GR, OG/WH, OG.
1/6
Liknande avbildning
Typ av produkt
Sensor-/aktor-grenkontakt
Konstruktionsform
Hona vinklad
Anslutningssida A
Kabel, öppna ändar
Anslutningssida B
M12-hylsa, vinklad
Antal poler
6
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 10 nov.
121 Styck
Antal
Toal (1 290,00 kr / stycken)
1 290,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Signaltyp/kategori: Varan, 100 Mbit/s.
  • Isolationsresistans: ≥ 100 MΩ
  • Åtdragningsmoment 0,4 Nm (M12-kontaktdon)
  • Kabeltyp: Varan
  • Kabeltyp (kortmärke): 970
  • Kabelkonstruktion 1x2xAWG22/19 + 1x4xAWG24/19
  • AWG signalledning 24
  • AWG-spänningsförsörjning 22
  • Skärmning: Flätad av förtennade koppartrådar, beläggning ca 85 %
  • Yttermantel, färg: Svart RAL 9005
  • Antal böjcykler: 3000000
  • Förfarandeväg: 2 m.
  • Förfaringshastighet 1 m/s.
  • Acceleration: 2 m/s²
  • Material ledare: Blank Cu-fläta
  • Föroreningsgrad: 3.
  • Brännbarhetsklass UL 94: HB
  • Överspänningskategori II
  • Material greppkropp: TPU, svårantändlig, självsläckande
  • Material räfflad: Pressgjutet zink, förnicklad
  • Material tätning: NBR
  • Ledningsmotstånd 77 Ω/m (dataledning)
Förpackningstyp

Piece

Typ

SAC-6P-10,0-970/FR SCO

Typ av produkt

Sensor-/aktor-grenkontakt

Konstruktionsform

Hona vinklad

Anslutningssida A

Kabel, öppna ändar

Anslutningssida B

M12-hylsa, vinklad

Antal poler

6

Kabellängd

10.00 m

Mantelmaterial

TPE

Nominell spänning

30 V/AC

Nominell ström

2 A

Nominell ström - avrundad

2 A

Tvärsnittsarea (max.)

0.25 mm²

Ytter-Ø

7.8 mm

Anslutning

Fri kabelände

Gängtyp anslutningssida

M12 SPEEDCON

Kodning

A

Kontaktmaterial

CuZn

Kontaktyta

Ni/au

IP65

Egenskaper

Halogenfri

Min. temperatur

-25 °C

Max. temperatur

+90 °C

Tillslutningssätt

Speedcon

Tillverkarnr.

1428636

Innehåll

1 st

Kabeldiameter (specifikationer)

7.8 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2209251 Phoenix Contact 1428636 Sensor-/aktor-grenkontakt M12 SPEEDCON Hona vinklad 10.00 m Antal poler (RJ): 6 1 st Piece

Datablad 2209251 Phoenix Contact 1428636 Sensor-/aktor-grenkontakt M12 SPEEDCON Hona vinklad 10.00 m Antal poler (RJ): 6 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209251 Phoenix Contact 1428636 Sensor-/aktor-grenkontakt M12 SPEEDCON Hona vinklad 10.00 m Antal poler (RJ): 6 1 st Piece

Beskrivning

Bussystem-kabel, VARAN (100 Mbit/s), 6-polig, SANTOPREN halogenfri/halogenfri, svart RAL 9005, skärmad, fri ledningsände, vinklad på uttag M12 SPEEDCON, A-kodad, kabellängd: 10 m.
