Name: Phoenix Contact 1415013 Sensor/ställdons-kabel 3 m Antal poler (RJ): 4 1 st
Brand: Phoenix Contact
SKU: 3586965
Availability: BackOrder

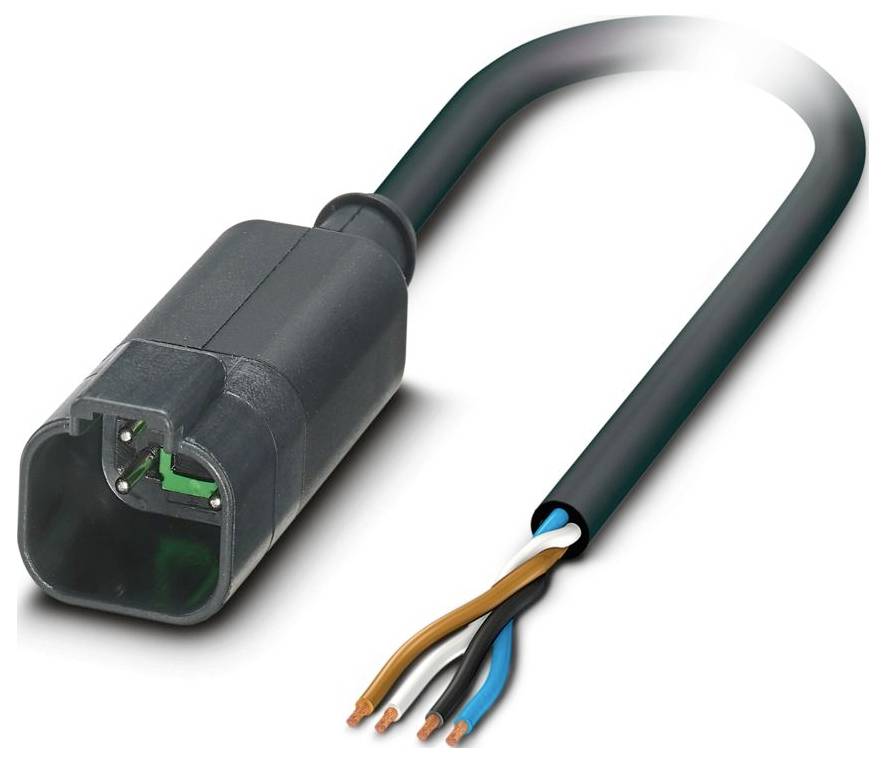

En svart elektrisk kabel med en öppen ände-kontakt på ena sidan och exponerade färgade ledningar på den andra sidan (brun, vit, blå, svart).

Liknande avbildning

Typ av produkt

Sensor/ställdons-kabel

Plug-standard

TYSKA

Anslutningssida A

Uttag, rakt DT04-4P

Anslutningssida B

Kabel, öppna ändar

Antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 17 nov.

Antal

Styck

Toal (389,00 kr / stycken)

389,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Konstruktion: Fri kabelände
Poltal 4
NOMINELL SPÄNNING UN 48 V AC;48 V DC
Brännbarhetsklass UL 94: V2
Miljöförhållanden
Kapslingsklass: IP67/IP69K
Temperaturintervall (drift): -40 °C ... 80 °C (kabel, fast installation);-25 °C... 80 °C (kabel, rörlig förläggning)
Material tätning: Silikon
Material kontaktyta: Förnicklad
Nominell STRÖM IN 8 A.
Yttre ledningsdiameter: 5,70 ±0,15 mm
Yttermantel, material: REN
Material ledare: Blank Cu-fläta
Ledningslängd: 3 m
Ledningsarea: 4x 0,75 m² (signalledning)
Skyddskrets: Ej ansluten
Statusindikering: Nej
Yttermantel, färg: Svartgrå RAL 7021
Användning: Mobilhydraulik
Övrig beständighet: hydrolys- och mikrobeständig;under vissa förhållanden UV-beständig (enligt din en ISO 4892-2-A);adhesionsarm;nötningsbeständig
Kodning A
Låsningstyp: Cliplåsning
Isoleringsmotstånd ≥ 1 GΩ*km (vid 20 °C)
Material kontakt: Cu-legering
Provspänning: ≥ 3000 V AC (Spark test)
Statusindikering: nej
Material kontakthållare pa 6.6
Ledningsvikt 51 kg/km.
UL AWM STYLE 20549 / 10152 (80 °C / 300 V)
Skärmad: Nej
Ledningstyp: PUR halogenfri svart [PUR]
Ledkonstruktion signalledning 42x 0,15 mm
AWG signalledning 18
Ledardiameter inklusive isolering 1,69 ±0,05 mm (signalledning)
Material trådisolering: PP
Enledare, färg: brun, blå, svart, vit
Väggtjocklek yttermantel: ≥ 0,38 mm
Totalt grundstötning: 4 ledare tvinnad i längden
Nominell spänning kabel: ≤ 300 V AC
Minsta böjningsradie, fast installerad: 5 x D
Minsta böjningsradie, flexibelt dragen: 10 x D.
Minsta böjningsradie, fast installerad 29 mm
Min. Böjradie, mobil installation 57 mm
Dynamisk tillåten belastning (böjning): Böjningscykler maximalt: 4000000, böjningsradie: 48 mm, rörelseväg: 10 m, förloppshastighet: 3 m/s, acceleration: 10 m/s²
Flamhärdighet: Enligt UL 758/1581 (horisontell);enligt UL 758/1581 FT2;enligt din en 60332-2-2
Oljebeständighet: Enligt din en 60811-2-1, 168 h vid 100 °C;enligt UL 758, 168 h vid 60 °C.
Speciella egenskaper: Flexibel;dragkedjor
Antal kablar: 1
Anslutning 1: Anslutning 1
Kopplingstyp: A.
Anslutning 2: Anslutning 2
Väggtjocklek isolering ≥ 0,21 mm
Ledningsmotstånd max.: ≤ 26 Ω/km (vid 20 °C)
PUR halogenfri svart [PUR]: PUR halogenfri svart [PUR]
Halogenfrihet: Enligt din VDE 0472 del 815;enligt din en 50267-2-1
Material, greppkropp: TPU
Material skruvförband: Inget
Omgivningstemperatur (drift) (kontakt/uttag) -20 °C... 80 °C (kontakt/anslutning)

Typ: SAC-4P-DTMS/ 3,0-PUR

Typ av produkt: Sensor/ställdons-kabel

Plug-standard: TYSKA

Anslutningssida A: Uttag, rakt DT04-4P

Anslutningssida B: Kabel, öppna ändar

Antal poler: 4

Kabellängd: 3 m

Mantelmaterial: PUR

Nominell spänning: 48 V/AC
48 V/DC

Ytter-Ø: 5.70 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.75 mm²

Anslutning: Deutsch DT04-4P

Kabelfärg: Svartgrå (RAL 7021)

Kodning: A

Kontaktmaterial: Kopparlegering

: IP67
IP69 K (i inbyggt tillstånd)

Egenskaper: Halogenfri

Min. temperatur: -40 °C

Max. temperatur: 80 °C

Tillslutningssätt: Snabbfäste

Tillverkarnr.: 1415013

Innehåll: 1 st

Kabel-Ø: 5.70 mm

Kabel-Ø till: 5.70 mm

Kabel-Ø-område: 5.70 mm (max)

Märkspänning: 48 V

Skärmad: Nej

UKCA: Ja
