Phoenix Contact 1408854 Sensor/ställdon-anslutningskabel M12 Hona vinklad 10.00 m Antal poler (RJ): 4 1 st Piece

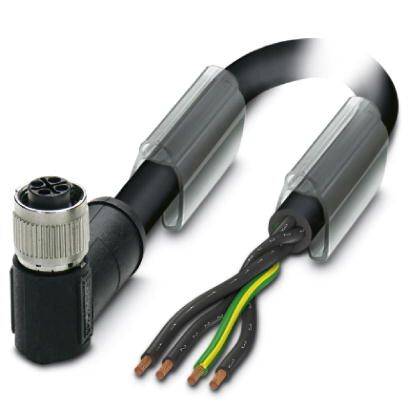

En svart industriell elkabel med fyra avskärmade ledare i färgerna svart, brun, blå och grön-gul.

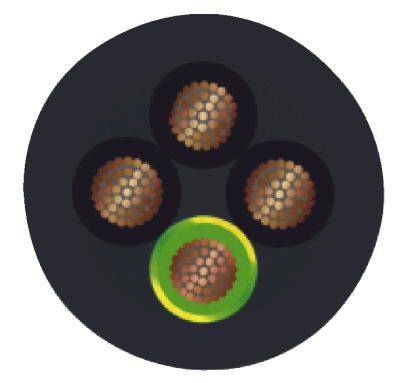

En svart kabeltvärsnittsbild visar tre kopparfärgade ledningar högst upp och en nedtill, omgivna av gul och grön isolering.

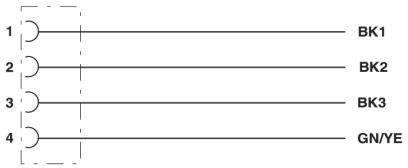

Illustration av fyra parallella kablar, numrerade 1 till 4, med beteckningarna BK1, BK2, BK3, GN/YE bredvid.

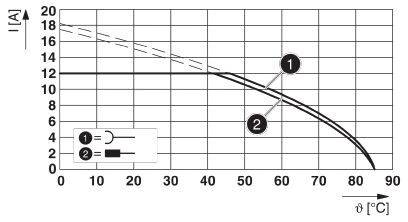

Diagrammet visar två strömkurvor (1) och (2) i förhållande till temperaturen (X-axel: 0-90 °C, Y-axel: 0-20 A) med avtagande trend.

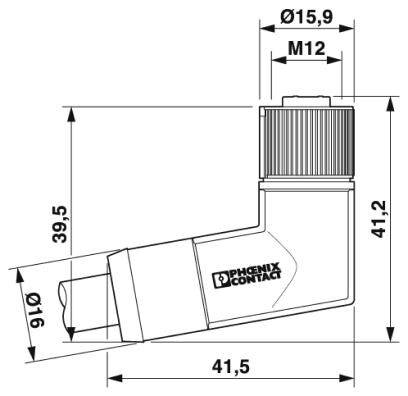

En teknisk ritning av en kontakt från "Phoenix Contact", med mått: Ø15,9, M12, 39,5, 41,5, Ø6 och 41,2 millimeter.

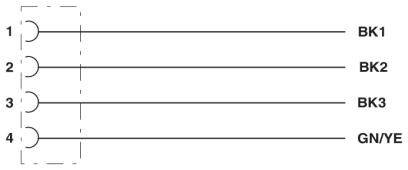

Fyra horisontella linjer, numrerade från 1 till 4, är märkta med beteckningarna 'BK1', 'BK2', 'BK3' och 'GN/YE'.

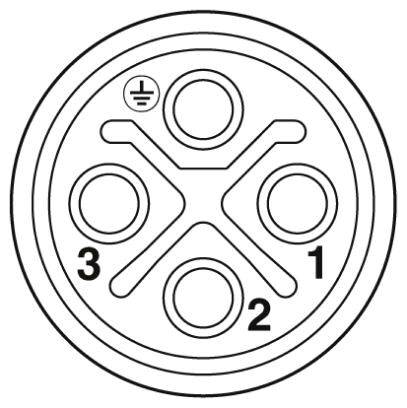

Kopplingsschema för en elektrisk kontakt med fyra anslutningspunkter, numrerade från 1 till 3, inklusive jordningssymbol längst upp till vänster.
1/7
Liknande avbildning
Typ av produkt
Sensor/ställdon-anslutningskabel
Konstruktionsform
Hona vinklad
Anslutningssida A
Kabel, öppna ändar
Anslutningssida B
M12-hylsa, vinklad
Antal poler
4
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 25 nov.
Antal
Toal (1 390,00 kr / stycken)
1 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Standarder/bestämmelser: M12-kontaktdon IEC 61076-2-111
  • Isolationsresistans: ≥ 100 MΩ
  • Kontaktcykler: 100
  • Åtdragningsmoment 0,4 Nm (M12-kontaktdon)
  • Kabeltyp: Rent halogenfri svart
  • Kabeltyp (kortmärke): Pur
  • AWG-spänningsförsörjning 16
  • Yttermantel, färg: Svartgrå RAL 7021
  • Antal böjcykler: 2000000
  • Förfarandeväg: 10 m.
  • Förfaringshastighet 3 m/s.
  • Acceleration: 10 m/s²
  • Material ledare: Blank Cu-fläta
  • Föroreningsgrad: 3.
  • Brännbarhetsklass UL 94: V0
  • Överspänningskategori: III
  • Material, greppkropp: PP
  • Material räfflad: Pressgjutet zink, förnicklad
  • Ledningsmotstånd: ≤ 13 Ω/km (vid 20 °C)
Förpackningstyp

Piece

Typ

SAC-4P-10,0-PUR/M12FRS PE

Typ av produkt

Sensor/ställdon-anslutningskabel

Konstruktionsform

Hona vinklad

Anslutningssida A

Kabel, öppna ändar

Anslutningssida B

M12-hylsa, vinklad

Antal poler

4

Kabellängd

10.00 m

Mantelmaterial

PUR

Nominell spänning

690 V/AC

Nominell ström

12 A

Nominell ström - avrundad

12 A

Tvärsnittsarea (max.)

1.5 mm²

Ytter-Ø

8.8 mm

Anslutning

Jack

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

S

Kontaktmaterial

CuZn

Kontaktyta

Ni/au

IP65

Egenskaper

Halogenfri

Min. temperatur

-25 °C

Max. temperatur

+85 °C

Tillslutningssätt

Skruv

Tillverkarnr.

1408854

Innehåll

1 st

Kabeldiameter (specifikationer)

8,8 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2209161 Phoenix Contact 1408854 Sensor/ställdon-anslutningskabel M12 Hona vinklad 10.00 m Antal poler (RJ): 4 1 st Piece

Datablad 2209161 Phoenix Contact 1408854 Sensor/ställdon-anslutningskabel M12 Hona vinklad 10.00 m Antal poler (RJ): 4 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209161 Phoenix Contact 1408854 Sensor/ställdon-anslutningskabel M12 Hona vinklad 10.00 m Antal poler (RJ): 4 1 st Piece

Beskrivning

Enkelt och säkert: 100 % elektriskt testade komponenter. Kraftfullt: AC-kontaktdon för upp till 12 A och 630 V AC. Skydd mot felkopplingar tack vare speciell s-kodning. Vår standard: Den robusta halogenfria PUR-kabeln.
