Phoenix Contact 1404548 Styrskåpbussning Hona rak Antal poler (RJ): 8 1 st

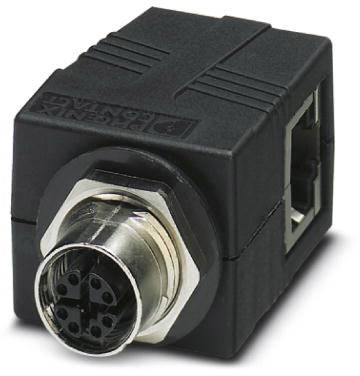

En svart adapterstickkontakt med metallgänga och flera anslutningspunkter, lämplig för anslutning av elektriska enheter.

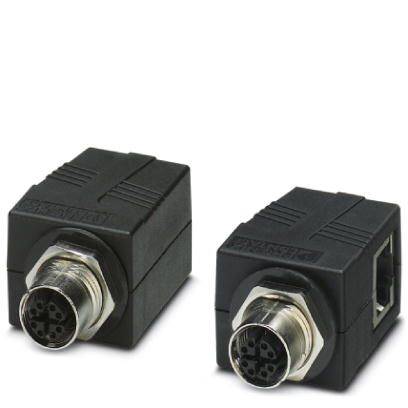

Två svarta adaptrar med olika kontakter, där den vänstra har ett runt slut och den högra ett fyrkantigt slut, på en vit bakgrund.

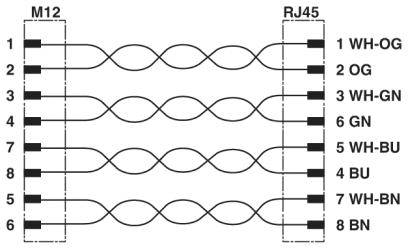

Kopplingsschema visar M12 till RJ45-stiftindelning: 1 till 1 (VIT-ORANGE), 2 till 2 (ORANGE), 3 till 3 (VIT-GRÖN) osv. Lämplig för nätverksanslutningar.

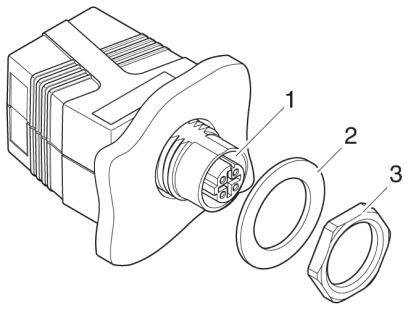

Kontaktdon med tre markerade delar: 1 är kontakten, 2 är tätningen, 3 är muttern för fastsättning.

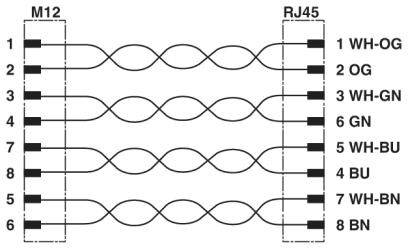

'Diagram över en M12- till RJ45-kabeldragning. Visar motsvarande pinnarrangemang mellan kontakterna: VIT-ORANGE, ORANGE, VIT-GRÖN, GRÖN, VIT-BLÅ, BLÅ, VIT-BRUN, BRUN.'

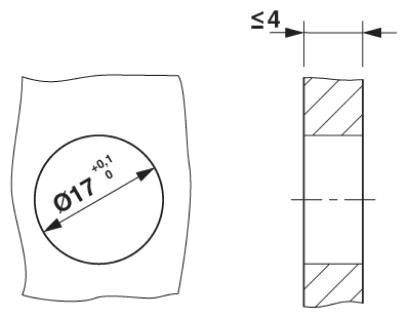

Teknisk ritning av en komponent: En cirkel med en diameter på 17 mm (+0,1/0) och en maximal tjocklek på 4 mm.

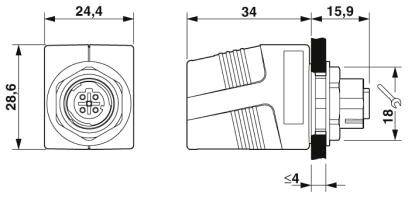

Teknisk ritning av en kontakt med dimensioner: 24,4 mm x 28,6 mm och 34 mm djup. Detaljerad sido- och topvy.
1/7
Liknande avbildning
Typ av produkt
Styrskåpbussning
Konstruktionsform
Hona rak
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
RJ45-uttag
Antal poler
8
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 15 jan. 2027
Antal
Toal (990,00 kr / stycken)
990,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Brännbarhetsklass UL 94: V0
Typ

VS-BH-M12FSX-10G-RJ45/90

Typ av produkt

Styrskåpbussning

Konstruktionsform

Hona rak

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

RJ45-uttag

Antal poler

8

Nominell spänning

48 V

Nominell ström

0.5 A

Nominell ström - avrundad

500 mA

Kodning

X

Kontaktmaterial

Kopparlegering

IP65

Min. temperatur

-25 °C

Max. temperatur

+85 °C

Tillverkarnr.

1404548

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2136560 Phoenix Contact 1404548 Styrskåpbussning Hona rak Antal poler (RJ): 8 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136560 Phoenix Contact 1404548 Styrskåpbussning Hona rak Antal poler (RJ): 8 1 st

Beskrivning

IP65/67. UL.
