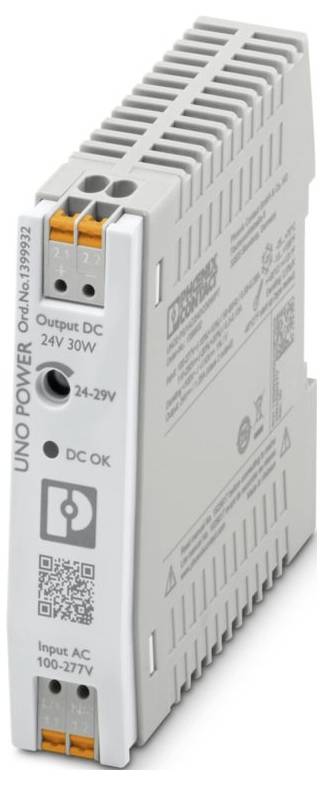

Liknande avbildning
Phoenix Contact 1399932 Strömförsörjning 24 V/DC 1.3 A 30 W Innehåll 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (590,00 kr / stycken)
650,00 kr
-9 %
590,00 kr
inkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: UNO Power
- Anslutningstyp: Push-in-anslutning
- Bredd: 21 mm
- Höjd: 90 mm
- Djup: 90 mm
- Färg: grön
- Brännbarhetsklass UL 94: V0 (hölje, klämmor)
- Materialhölje: PC
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 70 °C (> 55 °C NEDSTÄMPLING POUT: 2,5 %/K)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–4-11
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 2
- Stöt (drift) 18 ms, 30g, per riktning (IEC 60068-2-27)
- Vibration (drift): 10 Hz ... 56,9 Hz, amplitud ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5 g, 20 cykler
- Avisoleringslängd 10 mm
- Monteringsläge: Vågrät skena NS 35, en 60715
- Frekvensområde: 0,15 MHz... 80 MHz
- Identifiering: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
- Kapslingsklass: II
- Frekvens: 50 Hz
- Nominell inspänning: 100 V AC ... 277 V AC
- Ingångsspänningsområde: 110 V DC ... 250 V DC ±20 %;125 V DC ... 250 V DC ±10 % (UL)
- Inkopplingsströmstöt: typ. 35 A (vid 25 °C)
- Inkopplingsströmsintegrerad (I2t) < 0,3 A2S
- Strömavbrottstid: typ. 18 ms (120 V AC);typ. 90 ms (230 V AC)
- STRÖMFÖRBRUKNING 0,3 A (110 V DC);0,13 A (250 V DC)
- inkopplingstid: typ. 1 s.
- Val av lämplig säkring för ingångsskydd: 6 A... 16 A (karakteristik B, C, D, K eller jämförbar)
- Verkningsgrad: typ. 90,5 % (120 V AC);typ. 91,9 % (230 V AC)
- Nominell utgångsspänning: 24 V DC
- Inställningsområde för utgångsspänning (USET): 24 V DC... 29 V DC (> 24 V DC, effektkonstant begränsad)
- Nominell utgångsström (I) 1,3 A.
- Kortslutningssäker: Ja
- Uteffekt (PN): 30 W
- Motståndskraft mot återmatning ≤ 35 VDC
- Skydd mot överspänning vid utgången (OVP): ≤ 35 V DC
- Rippel: typ. 60 mVSS (vid nominella värden)
- Stigtid < : 1 s (Uout = 10 % ... 90 %)
- Seriekopplingsbar: Ja, för att öka spänningen
- Förlusteffekt tomgång max < 0,26 W (230 V AC)
- Effektförlust nominell belastning maximalt < 2,7 W (230 V AC)
- Parallell kopplingsmöjlighet: Ja, för effekthöjning och redundans med diod
- Säkring (sekundärsida): Elektronisk
- Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
- Position 2.x
- Ledaranslutning: Ledaranslutning
- fast: 0,2 m² 4 mm²
- flexibel: 0,2 m² 4 mm²
- Flexibel med ändhylsa utan plasthylsa: 0,25 m² ... 2,5 mm²
- Flexibel med ändhylsa med plasthylsa: 0,25 m² ... 2,5 mm²
- Fast (AWG) 24... 12;17
- Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
- Led-signalering: Led-signal
- Signaleringssätt: Lysdiod OK - signaltillstånd drift (UN = 24 V DC, Iout = IN)
- Funktion: Visuell visning om drifttillstånd
- Antal faser: 1
- Isolationsspänning ingång/utgång: 4 kV AC (typpkontroll);3,75 kV AC (enhetskontroll)
- MTBF (IEC 61709, SN 29500) > : 2872000 tim (25 °C);> 1743000 tim (40 °C);> 980000 tim (55 °C)
- Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
- Ström: 0,938 A
- Temperatur: 25 °C;
- Tid 378000 h.
- Tilläggstext: Klass 3
- Artikelmått: Artikelmått
- Inbyggnadsmått: Inbyggnadsmått
- Monteringsanvisning: Kan staplas: Horisontellt: 0 mm , vertikalt: 30 mm
- Skyddande beläggning: nej
- Boettens material: plast
- Höjd: ≤ 5000 m.
- Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
- Temp.kod: T4 (-25 ... +70 °C | > 55 °C, NEDSTÄMPLING POUT: 2,5 %/K)
- EN 61010-1: II ( ≤ 5000 m)
- EN 62477-1: III ( ≤ 2000 m)
- Standardbeskrivning: Nätvariation/underspänning
- Lågspänningsskydd: Skyddsklenspänning
- UL
- SIQ: SIQ
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- EMC-krav immunitet EN 61000-6-2
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 6 kV (Provninghetsgrad 3)
- Lufturladdning: 8 kV (Provningsgrad 3)
- Anmärkning: Kriterium A.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfälttjocklek: 10 V/m (Provningsgrad 3)
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Spänning: 230 V AC
- Spänningsfall: Spänningsfall
- Spänningsfall: 0 %
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
- Omgivningstemperatur (start-up type tested): -40 °C.
- AWG 24... 14 (Cu)
- AC-drift: AC-drift
- NÄT: TN, TT, IT (PE)
- Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
- Typ av spänning av matningsspänning: DC
- Frekvensområde (FN): 50 Hz 60 Hz ±10 %
- Skyddskrets: Transientöverspänningsskydd | varistor
- Avledningsström mot PE < 0,25 mA
- DC-drift: DC-drift
- NEDSTÄMPLING < : 110 V DC (1 %/V)
- Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %)< , 0,1 % (inspänningsförändring ±10 %)
- Crestfaktor: typ. 3,21 (120 V AC);typ. 4,23 (230 V AC)
- Monteringsavstånd höger/vänster: 0 mm / 0 mm
- Inbyggnadsavstånd upptill/nedtill 30 mm/30 mm
- EN 61558-2-16: III (± 2000 M , UIN: 100 V AC ... 250 V AC, 110 V DC ... 250 V DC);II ( ≤ 2000 M)
- Övertonsströmmar: Övertonsströmmar
- Flimmer: Flicker
- Antal perioder: 1 period
- Utförande av hölje: Polykarbonat
- Emission: Emission enligt en 61000-6-3 (bostads- och industriområde) och en 61000-6-4 (industriområde)
- Ingång/utgång: Osymmetrisk
- Enhetsingångssäkring 4 A internt (apparatskydd), trög
- Effektförlust tomgång minimalt < 0,16 W (120 V AC)
- Effektförlust nominell last minimal < : 3,2 W (120 V AC)
- Inbyggd säkring: Nej
- Led av: Matningsspänning Input AC inte tillgänglig (av)
- Lysdiod på (grön), DC OK: UOUT > 0,9 x UN (på (grön), DC OK)
- Insatshöjd (nedstämpling uteffekt): > 2000 m (nedstämpling POUT: 10 %/1000 m)
- Säkerhet för nätenheter upp till 1100 V (Isoleringsavstånd): Säkerhet för nätenheter upp till 1100 V (Isoleringsavstånd)
- Elektrisk säkerhet: Elektrisk säkerhet
- Säker separering: Säker separering
- Begränsning av övertonsströmmar i nätet: Begränsning av övertonsströmmar i nätet
- Nätvariation/underspänning: Nätvariation/underspänning
- Utgångsströmområde: 1 A... 1,25 A
- Djup (apparatdjup (bärskenemontering) 84 mm (enhetsdjup (dragskenmontering))
- ANSI/ UL 121201 ANSI/ UL 121201
- Kortslutningsström 2 A
- Material fotreglage PBT (polybutylentereftalat)
- Typ av produkt
Strömförsörjning
- Ingångsspänning (min.)
100 V/AC
110 V/DC
- Ingångsspänning (max.)
277 V/AC
250 V/DC
- Utgångsström max.
1.3 A
- Utgångsström (max.) - avrundad
1.3 A
30 W
- Typ av utgång (nätaggregat)
Justerbar
- Faser
1
- Utgångsström (max.)
24 V/DC
- Anslutning
Push-in-fjäderanslutning
- Mått.
(L x B x H) 90 x 21 x 90 mm
- Utgångsspänning (max.)
29 V/DC
- Utgångsspänning (min.)
24 V/DC
- Driftstemperatur (max.)
70 °C
- Arbetstemperatur (max.) (Reducering)
70 °C
- Arbetstemperatur (min.) (Reducering)
55 °C
- Driftstemperatur (Min)
-25 °C
- Tillverkarnr.
1399932
- Innehåll
1 st
- MTBF
2872000 h
- Nätaggregrat - specifikationer
Utgångsspänning reglerbar
- Bredd
21 mm
- Höjd
90 mm
- Längd
90 mm
IP20
- Max. temperatur
70 °C
- Min. temperatur
-25 °C
- Typ
UNO2-PS/1AC/24DC/30W/PT
- Verkningsgrad
91.9 %
- Djup
90 mm
- Inbyggnadshöjd
90 mm
21 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
30 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
None
1.3 A
24 V
1.3 A
None
Other
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3588098 Phoenix Contact 1399932 Strömförsörjning 24 V/DC 1.3 A 30 W Innehåll 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3588098 Phoenix Contact 1399932 Strömförsörjning 24 V/DC 1.3 A 30 W Innehåll 1 st
Beskrivning
Primärtaktad strömförsörjning, UNO Power, Push-in -anslutning, bärskenemontering, ingång: 1-fas, utgång: 24 V DC / 1,3 A, inställbar från 24 V DC... 29 V DC
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
