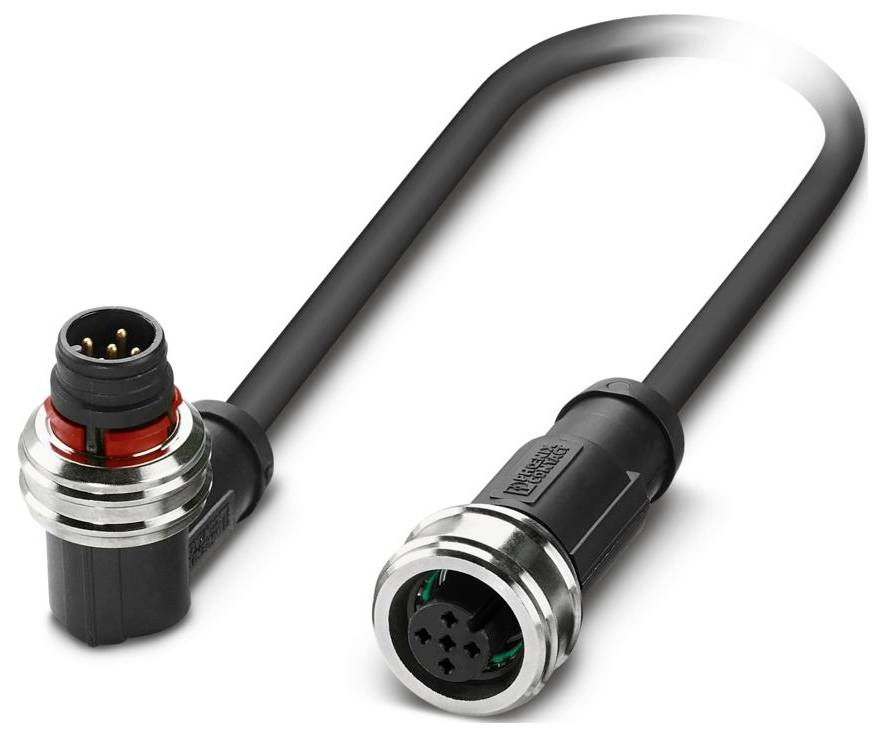

Phoenix Contact 1224229 Sensor/ställdons-kabel M12 1.5 m Antal poler (RJ): 5 1 st Piece

Liknande avbildning

Typ av produkt

Sensor/ställdons-kabel

Anslutningssida A

M12-kontakt, vinklad

Anslutningssida B

M12-hylsa, rak

Antal poler

Kabellängd

1.5 m

Datablad (PDF)

Leverans tis. 6 okt.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (287,20 kr / stycken)

343,20 kr

-16 %

287,20 kr

exkl. moms

Rapportera juridiska problem

Tekniska specifikationer

Konstruktion: Uttag rak M12 Push-Pull
Antal poler: 5
NOMINELL SPÄNNING UN 48 V AC;60 V DC
Brännbarhetsklass UL 94: V0
Mekaniska data: Mekaniska data.
Miljöförhållanden
Kapslingsklass: IP65/IP67
Temperaturintervall (drift): -40 °C ... 80 °C (kabel, fast installation);-25 °C... 80 °C (kabel, rörlig förläggning)
Standarder/bestämmelser: IEC 61076-2-010
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 3
Material tätning: FKM
Material kontaktyta: Ni/Au
Nominell STRÖM IN 4 A.
Material: PK (kontakthållare stift); (kontakthållare uttag)
Yttre ledningsdiameter: 4,55 ±0,15 mm
Yttermantel, material: REN
Material ledare: Blank Cu-fläta
Ledningslängd 1,5 m
Ledningsarea: 5x 0,34 mm2 (signalledning)
Standardnamn: M12-Push-Pull
Statusindikering: Nej
Yttermantel, färg: Svartgrå RAL 7021
Användning: Standard
Övriga beständighet: Bra beständig mot syror, lut och lösningsmedel;hydrolys- och mikrobresistent;resistent mot havsvatten;UV-beständig (enligt din en ISO 4892-2-A)
Kodning A
Låstyp: Push-Pull
Isoleringsmotstånd ≥ 16 GΩ*km (vid 20 °C)
Materialkontakt: CuSn
Provspänning: 3000 V
Statusindikering: nej
Ledningsvikt 33 kg/km.
UL AWM Style 20549
Skärmad: Nej
Ledningstyp: PUR halogenfri svart [PUR]
Ledkonstruktion signalledning 42x 0,10 mm
AWG signalledning 22
Ledardiameter inklusive isolering 1,27 mm 0,05 mm (signalledning)
Material trådisolering: PP
Enledare, färg: brun, vit, blå, svart, grön/gul
Nominell spänning kabel 300 V.
Minsta böjningsradie, fast installerad 23 mm
Min. Böjradie, mobil installation 46 mm
Dynamisk tillåten belastning (böjning): Böjningscykler maximalt: 10000000, böjningsradie: 46 mm, böjradie: 10 x D, rörelseväg: 10 m, körhastighet: 3 m/s, acceleration: 10 m/s²
Flamhärdighet: Enligt UL 758/1581 FT2;din en 60332-2-2 (20 s)
Oljebeständighet: Enligt din en 60811-2-1
Särskilda egenskaper: Dragkedjor-lämplig;silikonfri;fri från lackvätningsstörande ämnen;flexibel
Antal kablar: 1
Kontaktcykler: ≥100
Anslutning 1: Anslutning 1
Kopplingstyp: A.
Anslutning 2: Anslutning 2
Väggtjocklek isolering: Ca 0,50 mm
Ledningsmotstånd max.: Max. 58 Ω/km (vid 20 °C)
PUR halogenfri svart [PUR]: PUR halogenfri svart [PUR]
Halogenfrihet: Enligt din VDE 0472 del 815
Dynamisk belastning: Torsion ± 180 °/m, torsionscykler ≥ 2000000, torsionsfrekvens: 35 cykler/min.
Material greppkropp: TPU, svårantändlig, självsläckande
Material skruvförband: Mässing, förnicklad
Omgivningstemperatur (drift) (kontakt/uttag): -25 °C ... 85 °C (kontakt/anslutning)

Förpackningstyp: Piece

Typ: SAC-5P-P12MR/ 1,5-PUR/P12FS

Typ av produkt: Sensor/ställdons-kabel

Anslutningssida A: M12-kontakt, vinklad

Anslutningssida B: M12-hylsa, rak

Antal poler: 5

Kabellängd: 1.5 m

Mantelmaterial: PUR

Nominell spänning: 48 V/AC
60 V/DC

Ytter-Ø: 4.55 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Jack

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kabelfärg: Svartgrå (RAL 7021)

Kodning: A

Kontaktmaterial: CuSn

Kontaktyta: Ni/au

: IP65
IP67

Egenskaper: Halogenfri

Min. temperatur: -40 °C

Max. temperatur: 85 °C

Tillslutningssätt: Tryck-Dra

Tillverkarnr.: 1224229

Innehåll: 1 st

Kabel-Ø: 4.55 mm

Märkspänning: 48 V

Skärmad: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3567085 Phoenix Contact 1224229 Sensor/ställdons-kabel M12 1.5 m Antal poler (RJ): 5 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3567085 Phoenix Contact 1224229 Sensor/ställdons-kabel M12 1.5 m Antal poler (RJ): 5 1 st Piece

Beskrivning

Sensor-/aktor-kabel, 5-polig, PUR halogenfri, svartgrå RAL 7021, kontakt vinklad M12 push-Pull, kodning: A, till uttag rak M12 push-Pull, kodning: A, kabellängd: 1,5 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
