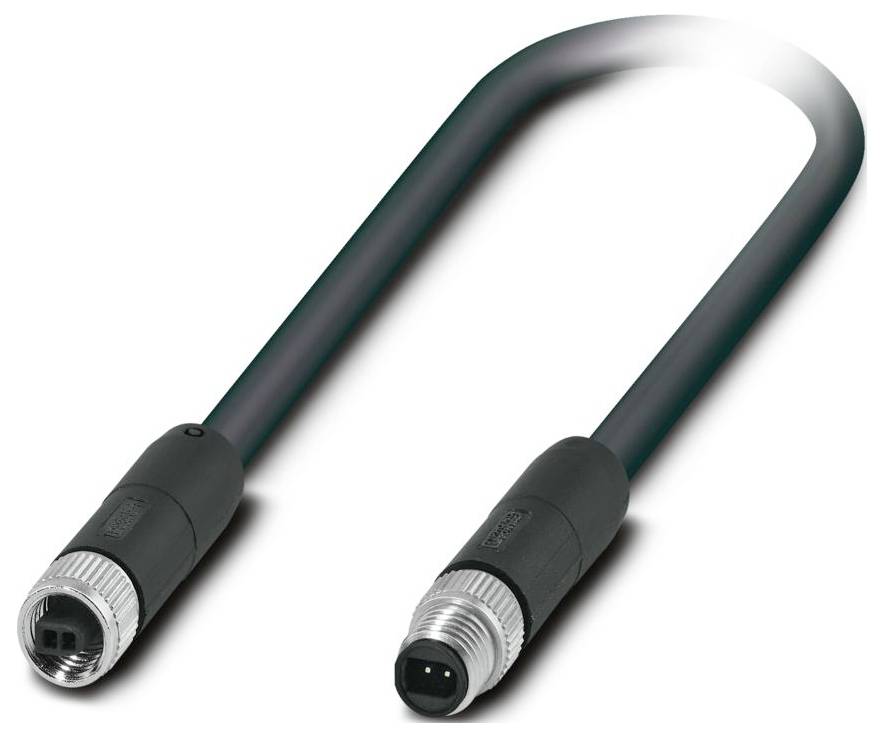

Liknande avbildning
Phoenix Contact 1217524 Anslutningskabel M8 Kontakt, rakt på uttaget, rak 2 m Antal poler (RJ): 2 1 st
Typ av produkt
Anslutningskabel
Konstruktionsform
Kontakt, rakt på uttaget, rak
Plug-standard
Ethernet
Anslutningssida A
M8-kontakt, rak
Anslutningssida B
M8-hylsa, rak
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
2 Styck
Antal
Toal (650,00 kr / stycken)
650,00 kr
inkl. moms
Endast 2 Styck kvar på lager
Tekniska specifikationer
- Antal poler: 2
- NOMINELL SPÄNNING UN 72 V DC
- Åtdragningsmoment: 0,2 Nm
- Brännbarhetsklass UL 94: V0
- Miljöförhållanden
- Kapslingsklass: IP65/IP67
- Temperaturintervall (drift): -20 °C ... 80 °C (kabel, fast installation)
- Standarder/bestämmelser: IEC 63171-5
- Anmärkning: T1-PSE
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II
- Föroreningsgrad: 3
- Material tätning: FKM
- Material kontaktyta: Ni/Au
- Yttre ledningsdiameter: 5,10 ±0,2 mm
- Bussystem Ethernet
- Yttermantel, material: PVC
- Material ledare: Förtennad kopparlitzkabel
- Ledningslängd: 2 m
- Ledningsarea: 2x 0,34 mm².
- Skärmning: Advanced Shielding Technology
- Standardbeskrivning: M8-kontaktdon
- Statusindikering: Nej
- Yttermantel, färg: Svart
- Användning: Standard
- Överföringsmedium: Koppar
- Isoleringsmotstånd ≥ 5 GΩ*km
- Material kontakt: Cu
- Anslutningsbeläggning
- Statusindikering: nej
- Material kontakthållare: PP
- UL AWM STYLE 2095 (80 °C / 300 V)
- Skärmad: Ja
- Ledningstyp: Single Pair Ethernet PVC flexibel svart [97B]
- Ledarkonstruktion signalledning 7x
- AWG signalledning 22
- Ledardiameter inklusive isolering 1,65 mm
- Material ledarisolering: Skummad PE
- Enledare, färg: Vit, blå
- Väggtjocklek yttermantel 0,55 mm
- Totalt antal: 1 par med kapar i längssvinn
- Nominell spänning kabel 300 V.
- Minsta böjningsradie, fast installerad: 4 x D
- Minsta böjningsradie, fast installerad 21 mm
- Flamsäkerhet: Enligt FT-2
- Antal kablar: 1
- Kontaktcykler: ≥100
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Ledningsmotstånd max.: ≤ 59,4 Ω/km.
- Ledaruppbyggnad 1 x 2 x AWG 22/7, s/FTP
- Optisk skärmning 80 %
- Karakteristisk impedans: 100 Ω ±15 Ω (vid 20 MHz)
- M8
- Par. par.: 2 ledare till par
- Material greppkropp: TPU, svårantändlig, självsläckande
- Material förskruvning: Pressgjutet zink, förnicklad
- Sensortyp Single Pair Ethernet
- Signaltyp/kategori: Single Pair Ethernet Cat B (IEC 63171)
- Överföringshastighet på upp till 10 Mbit/s.
- Måttritning: Polbild Single Pair Ethernet, 2-polig
- Utförande: M8 anslutning, rak, 2-polig, skärmad (Advanced Shielding Technology), kodning: SPE
- Kontakt | färg (signalbeteckning) | kontakt (tillval): 1 (kontakt) | WH (RX/TX+) | 1 (anslutning);2 (kontakt) | BU (RX/TX-) | 2 (anslutning)
- Single Pair Ethernet PVC flexibel svart [97B]: Single Pair Ethernet PVC flexibel svart [97B]
- Typ
SPE-T1-M8MSM/2,0-97B/M8FSF
- Typ av produkt
Anslutningskabel
- Konstruktionsform
Kontakt, rakt på uttaget, rak
- Plug-standard
Ethernet
- Anslutningssida A
M8-kontakt, rak
- Anslutningssida B
M8-hylsa, rak
- Antal poler
2
- Kabellängd
2 m
- Mantelmaterial
PVC
- Nominell spänning
72 V/DC
- Ytter-Ø
5.10 mm
- Trådtvärsnitt (Sensor-/ventilkablage)
0.34 mm²
- Gängtyp anslutningssida
M8
- Gäng-typ kabelanslutning och montering
M8
- Kabelfärg
Svart
- Kontaktmaterial
Koppar
- Kontaktyta
Ni/au
IP65
IP67
- Egenskaper
Skärmad
- Min. temperatur
-20 °C
- Max. temperatur
80 °C
- Tillverkarnr.
1217524
- Innehåll
1 st
- Kabel-Ø
5.10 mm
- Kabel-Ø till
5.10 mm
- Kabel-Ø-område
5.10 mm (max)
- Märkspänning
72 V
- Skärmad
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3566666 Phoenix Contact 1217524 Anslutningskabel M8 Kontakt, rakt på uttaget, rak 2 m Antal poler (RJ): 2 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3566666 Phoenix Contact 1217524 Anslutningskabel M8 Kontakt, rakt på uttaget, rak 2 m Antal poler (RJ): 2 1 st
Beskrivning
Nätverkskabel, Single Pair Ethernet Cat A (10 Mbit/s), 2-polig, PVC, svart, skärmad (Advanced Shielding Technology), rak kontakt M8-PSE / IP67, på uttag rak M8-PSE / IP67, kabellängd: 2 m.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
