Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Överspänningsskyddsenhet 1 st

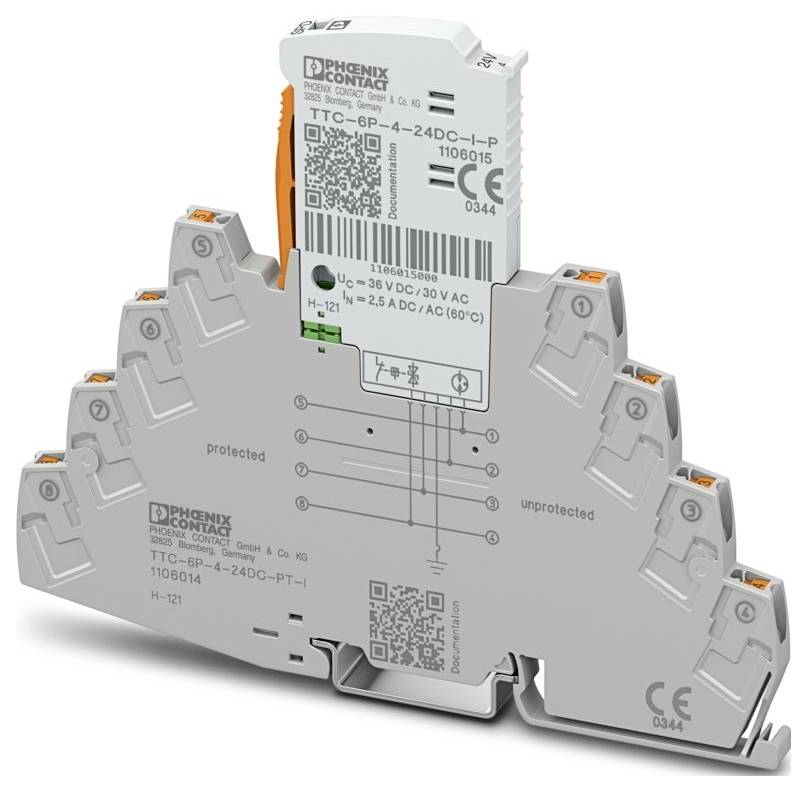

Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Överspänningsskyddsenhet 1 st-0
Liknande avbildning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Utgått
Toal (2 490,00 kr / stycken)
2 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Produktfamilj: TERMITRAB complete
  • IEC-KONTROLLKLASS C1;C2;C3;D1
  • Form: Dragskenemodul kan anslutas i två delar
  • Meddelande överspänningsskydd defekt: Optiskt
  • NOMINELL SPÄNNING UN 24 V DC;24 V AC
  • Anslutningstyp: Push-in-anslutning
  • Ledararea flexibel: 0,2 mm²... 2,5 mm²
  • Ledararea styv: 0,2 mm²... 4 mm²
  • Ledararea AWG: 24... 12
  • Bredd 6,2 mm +0,1 mm
  • Höjd: 125 mm
  • Djup: 100 mm (inkl. bärskena 7,5 mm)
  • Brännbarhetsklass UL 94: V-0
  • Materialhölje: PBT
  • Mekaniska data: Mekaniska data.
  • Öppen sidovägg: Nej
  • Verkningsriktning: Line-Line & Line-Earth Ground
  • Högsta kontinuerliga spänning UC: 36 V DC;30 V AC
  • Märkström 2,5 A (60 °C för isolerade system)
  • Driftaktiv ström IC för UC: ≤ 5 µA
  • Skyddsledarström IPE: ≤ 1 µA
  • Total avledningsström ITotal (8/20 ) µs: 10 kA
  • Skyddsnivå Up (ledar-ledare): ≤ 100 V (C1 - 0,7 kV/350 A);≤ 100 V (C3 - 50 A);≤ 80 V (C3 - 25 A)
  • Skyddsnivå Up (ledar-jord): ≤ 900 V (C1 - 1 kV/500 A);≤ 900 V (C2 - 10 kV/5 kA)
  • Kapacitet (tråd): typ. 30 pF
  • Kapacitet (ledar-jord): typ. 30 pF
  • Motstånd per bana: 0,03 Ω
  • Nödvändig försäkring maximalt: 2,5 A (F)
  • Stötströmhållfasthet (ledar-jord): C1 - 1 kV / 500 A;C2 - 10 kV/5 kA;C3 - 100 A;D1 - 500 A.
  • Miljöförhållanden
  • Kapslingsklass: IP20
  • Temperaturintervall (drift): -40 °C ... 85 °C
  • Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
  • Höjd: ≤ 6000 m (amsl)
  • Standarder/bestämmelser: EN 61643-21
  • Obs: 2001 + A1:2009 + A2:2013
  • Monteringssätt: Bärskena: TH 35 - 7,5 mm
  • Isolationsegenskaper: Isoleringsegenskaper
  • Överspänningskategori: III
  • Föroreningsgrad: 2
  • Isoleringsmaterial PBT
  • Tillåten luftfuktighet (drift): 5 %... 95 %
  • Märkavledningsström i (8/20) µs (ledar-jord): 5 kA
  • Pulavledningsström Iimp (10/350 ) µs (ledar-jord): 0,5 kA
  • Svarstid ta (jord): ≤ 100 ns
  • Ytterligare tekniska data: Ytterligare tekniska data.
  • Färg (kontakt): Ljusgrå (RAL 7035)
  • Färg (baselement): Grå (RAL 7042)
  • Max. Total avledningsström i total MAX (8/20 ) µs: 20 kA (1x)
  • EN 61643-21: EN 61643-21
  • Märkavledningsström i (8/20) µs (ledare): 350 A.
  • Svarstid ta (ledare): ≤ 1 ns
  • Inlänkningsdämpning AE, sym.: typ. 0,3 dB (≤ 12 MHz/150 Ω)
  • gränsfrekvens fg (3 dB), symmetrisk I 150 Ω-systemet > 60 MHz
  • Stötströmhållfasthet (Ledartråd): C1 - 700 V / 350 A;C3 - 50 A.
  • Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
  • UL, USA/Kanada: Klass i, div. 2, GROUPS A, B, C, D T4A
Typ av produkt

Överspänningsskyddsenhet

Utförande

Din-skenemodul kan anslutas i två delar

IP20

Tillverkarnr.

1106014

Mått.

(B x H x D) 6.2 x 125 x 100 mm

Bredd

6.2 mm

Höjd

125 mm

Djup

100 mm

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Överspänningsskyddsenhet 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Överspänningsskyddsenhet 1 st

Beskrivning

Överspänningsavledare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
