Phoenix Contact 1089999 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak, Hona rak 10.00 m Antal poler (RJ): 4 1 st

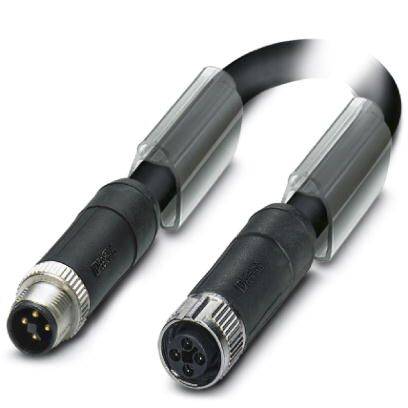

Svart, rund kabel med två silvermetalliska kontakter i ändarna. Varje kontakt har flera stift.

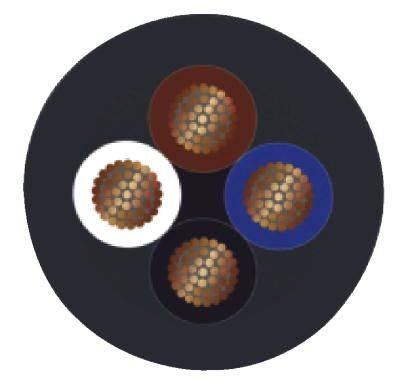

Tvärsnitt av en fyraledarkabel med vita, röda, blå och svarta ledare. Varje ledare har en kärna av koppar.

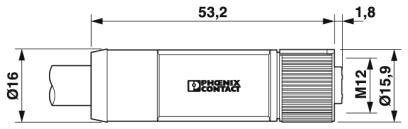

Teknisk ritning av en kontakt. Total längd: 53,2 mm, diameter: 16 mm. Märkt med 'PHOENIX CONTACT'.

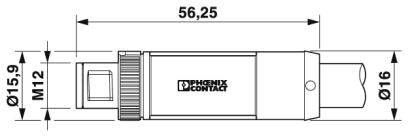

Teknisk ritning av en cylindrisk kontakt från Phoenix Contact. Längd 56,25 mm. Diameter: Kabel 16 mm, gänga M12, andra änden 15,9 mm.

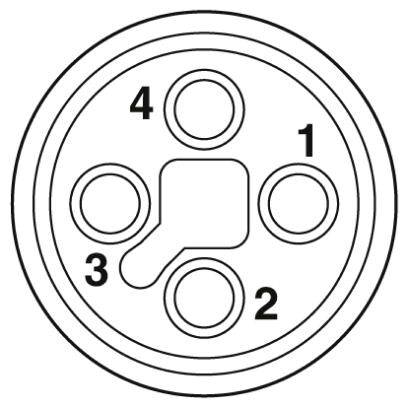

En rund elektrisk kontakt med fyra numrerade stift. Stiften är numrerade medurs: 1, 2, 3 och 4.

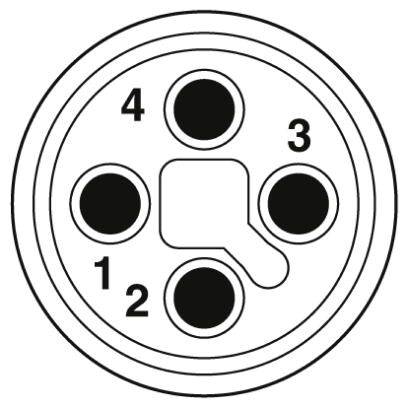

Kontaktstiftssymbol med fem numrerade runda stift, varav ett är avplattat, typiskt för elektriska anslutningar i diagram.
Diagram med fyra parallella linjer. Siffror från 1 till 4 till vänster, identiskt placerade till höger. Linjer förbinder lika siffror.
1/7
Liknande avbildning
Typ av produkt
Sensor/ställdon-anslutningskabel
Konstruktionsform
Kontakt hane rak
Hona rak
Anslutningssida A
M12-kontakt, rak
Anslutningssida B
M12-hylsa, rak
Antal poler
4
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 25 nov.
Antal
Toal (1 390,00 kr / stycken)
1 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Standarder/bestämmelser: M12-kontaktdon IEC 61076-2-111
  • Isolationsresistans: ≥ 100 MΩ
  • Kontaktcykler: 100
  • Kabeltyp PVC svart
  • Kabeltyp (kortmärke): 110
  • AWG-spänningsförsörjning 16
  • Yttermantel, färg: Svartgrå RAL 7021
  • Antal böjcykler: 2000000
  • Förfarandeväg: 10 m.
  • Förfaringshastighet 3 m/s.
  • Acceleration: 10 m/s²
  • Material ledare: Blank Cu-fläta
  • Föroreningsgrad: 3.
  • Brännbarhetsklass UL 94: V0
  • Överspänningskategori: III
  • Material, greppkropp: PP
  • Material räfflad: Pressgjutet zink, förnicklad
  • Ledningsmotstånd: ≤ 13 Ω/km (vid 20 °C)
Förpackningstyp

Piece

Typ

SAC-4P-M12MST/10,0-110/M12FST

Typ av produkt

Sensor/ställdon-anslutningskabel

Konstruktionsform

Kontakt hane rak

Hona rak

Anslutningssida A

M12-kontakt, rak

Anslutningssida B

M12-hylsa, rak

Antal poler

4

Kabellängd

10.00 m

Mantelmaterial

PVC

Nominell spänning

63 V/DC

Nominell ström

12 A

Nominell ström - avrundad

12 A

Tvärsnittsarea (max.)

1.5 mm²

Ytter-Ø

7.55 mm

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

T

Kontaktmaterial

CuZn

Kontaktyta

Ni/au

IP65

Egenskaper

T-kodad

Min. temperatur

-25 °C

Max. temperatur

+85 °C

Tillverkarnr.

1089999

Innehåll

1 st

Kabeldiameter (specifikationer)

7.55 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2209129 Phoenix Contact 1089999 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak, Hona rak 10.00 m Antal poler (RJ): 4 1 st

Datablad 2209129 Phoenix Contact 1089999 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak, Hona rak 10.00 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209129 Phoenix Contact 1089999 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak, Hona rak 10.00 m Antal poler (RJ): 4 1 st

Beskrivning

Powerledning, 4-polig, PVC, svartgrå RAL 7021, kontakt rak M12, T-kodad, till uttag rak M12, T-kodad, kabellängd: 10 m.
