Phoenix Contact 1089955 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak 5.00 m Antal poler (RJ): 4 1 st Piece

En svart anslutningskabel med blottade koppartrådar och en rundstickpropp. Används för elektriska anslutningar.

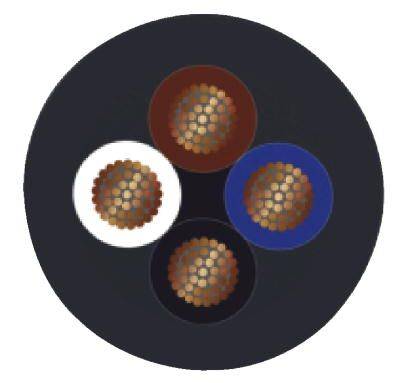

Fyra runda kablar är arrangerade i en cirkel i färgerna brun, vit, blå och svart.

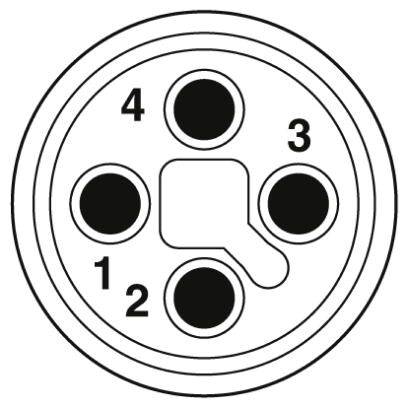

Typ-2-kontaktens diagram med fem numrerade anslutningspunkter visar standardkonfigurationen för elektriska fordonsladdningar.

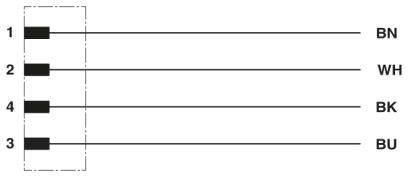

Diagrammet visar en tilldelning av siffror till färger: 1 till BN, 2 till WH, 4 till BK, 3 till BU.

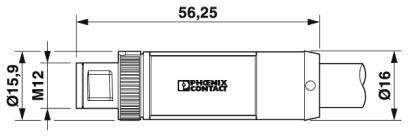

Teknisk ritning av en cylindrisk kontakt med mått: längd 56,25 mm, diameter 15,9 mm och 16 mm; gänga M12.
1/5
Liknande avbildning
Typ av produkt
Sensor/ställdon-anslutningskabel
Konstruktionsform
Kontakt hane rak
Anslutningssida A
M12-kontakt, rak
Anslutningssida B
Kabel, öppna ändar
Antal poler
4
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
18 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
520,00 kr
3
3% = 50,70 kr
503,10 kr
5
5% = 118,30 kr
496,34 kr
10
5% = 281,30 kr
491,87 kr
25
6% = 830,50 kr
486,78 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (520,00 kr / stycken)
520,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Standarder/bestämmelser: M12-kontaktdon IEC 61076-2-111
  • Isolationsresistans: ≥ 100 MΩ
  • Kontaktcykler: 100
  • Kabeltyp PVC svart
  • Kabeltyp (kortmärke): 110
  • AWG-spänningsförsörjning 16
  • Yttermantel, färg: Svartgrå RAL 7021
  • Antal böjcykler: 2000000
  • Förfarandeväg: 10 m.
  • Förfaringshastighet 3 m/s.
  • Acceleration: 10 m/s²
  • Material ledare: Blank Cu-fläta
  • Föroreningsgrad: 3.
  • Brännbarhetsklass UL 94: V0
  • Överspänningskategori: III
  • Material, greppkropp: PP
  • Material räfflad: Pressgjutet zink, förnicklad
  • Ledningsmotstånd: ≤ 13 Ω/km (vid 20 °C)
Förpackningstyp

Piece

Typ

SAC-4P-M12MST/ 5,0-110

Typ av produkt

Sensor/ställdon-anslutningskabel

Konstruktionsform

Kontakt hane rak

Anslutningssida A

M12-kontakt, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

4

Kabellängd

5.00 m

Mantelmaterial

PVC

Nominell spänning

63 V/DC

Nominell ström

12 A

Nominell ström - avrundad

12 A

Tvärsnittsarea (max.)

1.5 mm²

Ytter-Ø

7.55 mm

Anslutning

M12-kontakt

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

T

Kontaktmaterial

CuZn

Kontaktyta

Ni/au

IP65

Egenskaper

T-kodad

Min. temperatur

-25 °C

Max. temperatur

+85 °C

Tillverkarnr.

1089955

Innehåll

1 st

Kabeldiameter (specifikationer)

7.55 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2209112 Phoenix Contact 1089955 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak 5.00 m Antal poler (RJ): 4 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209112 Phoenix Contact 1089955 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak 5.00 m Antal poler (RJ): 4 1 st Piece

Beskrivning

Powerledning, 4-polig, PVC, svartgrå RAL 7021, kontakt rak M12, T-kodad, på fri ledningsände, kabellängd: 5 m.
