Phoenix Contact 1089952 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak 1.00 m Antal poler (RJ): 4 1 st

En flerfärgad kabel med exponerade, färgkodade trådar. Lämpar sig för elektriska anslutningar eller dataförbindelser.

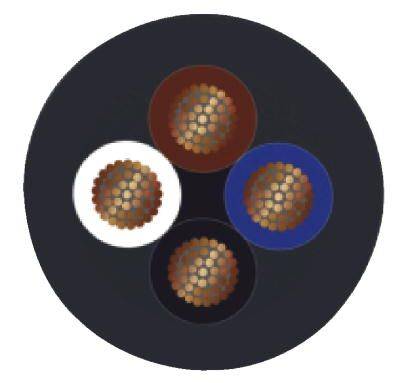

Tvärsnitt av en strömkabel med fyra färgade, kopparlindat ledare: Svart, Vit, Röd och Blå.

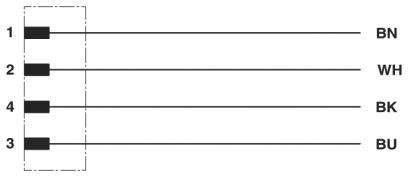

Diagrammet visar en kabelanslutning med fyra ledningar: 1-BN, 2-WH, 4-BK, 3-BU. Varje ledning är märkt med ett nummer och en färgförkortning.

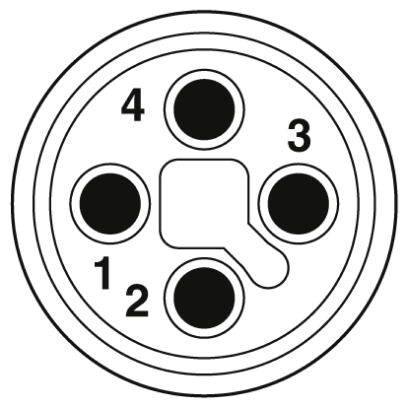

'Schema över en 5-polig elektrisk kontakt, numrerad från 1 till 4, med en central rektangulär anslutning.'

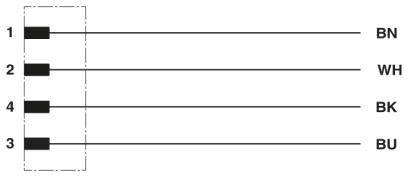

Kopplingsschema visar fyra numrerade ledningspar: 1 till BN, 2 till WH, 4 till BK, 3 till BU. Linjer förbinder rutor med initialer.

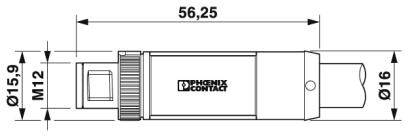

Diagram över en kontakt från Phoenix Contact. Längd: 56,25 mm, diameter: 16 mm. Gängstorlek: M12, frontdiameter: 15,9 mm.
1/6
Liknande avbildning
Typ av produkt
Sensor/ställdon-anslutningskabel
Konstruktionsform
Kontakt hane rak
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M12-kontakt, rak
Anslutningssida B
Kabel, öppna ändar
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 19 nov.
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
319,20 kr
3
4% = 41,67 kr
305,31 kr
5
6% = 97,20 kr
299,76 kr
10
7% = 231,10 kr
296,09 kr
25
9% = 682,25 kr
291,91 kr
50
10% = 1 596,00 kr
287,28 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (319,20 kr / stycken)
319,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Standarder/bestämmelser: M12-kontaktdon IEC 61076-2-111
  • Isolationsresistans: ≥ 100 MΩ
  • Kontaktcykler: 100
  • Kabeltyp PVC svart
  • Kabeltyp (kortmärke): 110
  • AWG-spänningsförsörjning 16
  • Yttermantel, färg: Svartgrå RAL 7021
  • Antal böjcykler: 2000000
  • Förfarandeväg: 10 m.
  • Förfaringshastighet 3 m/s.
  • Acceleration: 10 m/s²
  • Material ledare: Blank Cu-fläta
  • Föroreningsgrad: 3.
  • Brännbarhetsklass UL 94: V0
  • Överspänningskategori: III
  • Material, greppkropp: PP
  • Material räfflad: Pressgjutet zink, förnicklad
  • Ledningsmotstånd: ≤ 13 Ω/km (vid 20 °C)
Typ

SAC-4P-M12MST/ 1,0-110

Typ av produkt

Sensor/ställdon-anslutningskabel

Konstruktionsform

Kontakt hane rak

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-kontakt, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

4

Kabellängd

1.00 m

Mantelmaterial

PVC

Nominell spänning

63 V/DC

Nominell ström

12 A

Nominell ström - avrundad

12 A

Tvärsnittsarea (max.)

1.5 mm²

Ytter-Ø

7.55 mm

Anslutning

Anslutning

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

T

Kontaktmaterial

CuZn

Kontaktyta

Ni/au

IP65

Egenskaper

T-kodad

Min. temperatur

-25 °C

Max. temperatur

+85 °C

Tillverkarnr.

1089952

Innehåll

1 st

Kabeldiameter (specifikationer)

7.55 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2209110 Phoenix Contact 1089952 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak 1.00 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209110 Phoenix Contact 1089952 Sensor/ställdon-anslutningskabel M12 Kontakt hane rak 1.00 m Antal poler (RJ): 4 1 st

Beskrivning

Powerledning, 4-polig, PVC, svartgrå RAL 7021, kontakt rak M12, T-kodad, på fri ledningsände, kabellängd: 1 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
