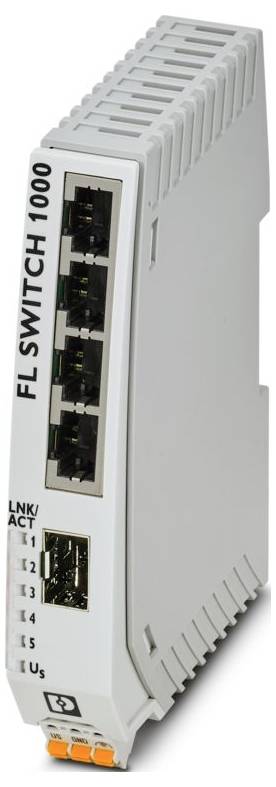

Phoenix Contact 1085173 FL SWITCH 1104N-SFP Industrial Ethernet Switch 100 / 1000 MBit/s

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Unmanaged switch 1000
Anslutningstyp: Med push-in-fjäderanslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 12
Bredd: 22,5 mm
Höjd: 117 mm
Djup: 84 mm
Material hölje: Polykarbonat fiberförstärkt
Miljöförhållanden
Kapslingsklass: IP30
Temperaturintervall (drift): -10 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjdnivå 2000 m (max)
Standarder/bestämmelser: EN_61000-6-4:2019
Montering: Dragskenamontering
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Stöt (drift) 30g (en 60068-2-27)
Vibration (drift): Enligt IEC 60068-2-6: 5g, 150 Hz
Designering anslutning: Effektförsörjning
Avisoleringslängd 10 mm
Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
Överföringshastighet 100/1000 Mbit/s (full duplex)
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 2,5 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 2,5 mm²
UL, USA / KANADA: UL 61010-1, UL 61010-2-201, UL 62368-1
Klass i, div. 2, GROUPS A, B, C, D, T4
Klass i, zon 2, grupp IIC, T4
Maximal effektförlust vid nominellt förhållande 3,762 W (vid 24 V DC)
Antal gränssnitt: 1
Lufttryck (drift): 79 kPa … 108 kPa till 2000 m, utan nedstämpling
Överföringslängd: Upp till 40 km (beroende på vilken fiber/SFP-modul som används)
Försörjningsspänning 9 VDC ... 32 V DC; 18 V AC ... 30 V AC (50/60 Hz)
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Rippel: 3,6 VPP (inom det tillåtna spänningsområdet)
Exponering för störningar: Exponering för störningar
Immunitet: EN 61000-6-2:2019
Statusindikering: Lysdioder: US, Link och Activity per port.
Överföringhysik: Beroende på SFP-modul
MTTF: 77,4 år (standard MIL-HDBK-217F, temperatur 25 °C, driftcykel 100 %);949,7 år ( SN 29500 standard, temperatur 25 °C, arbetscykel 21 %);828,9 år (standard Telcordia-standard, temperatur 25 °C, arbetscykel 21 % (5 dagar per vecka, 8 timmar per dag)
Strömförsörjning: Försörjning
Lufttryck (lagring/transport): 79 kPa ... 108 kPa till 2000 m, utan nedstämpling
Strömförbrukning typisk: 48 mA (vid 24 V DC)
Strömförbrukning maximalt 418 mA (vid 9 V DC)
Obs angående anslutningstyp: Automatisk förhandling och autoförhandling
Antal kanaler: 1 (SFP-port)
Överföringsmedium: Koppar
Begränsning av användningsområdet: Begränsning av användningsområdet
EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
Basfunktionalitet: Unmanaged switch;automatisk förhandling;Store-and-Forward-Switching-mode
Switch-funktioner: Switch-funktioner
MAC-adress tabell: 4k
Ytterligare funktioner: 100 BASE-TX/100BASE-FX (IEEE 802.3U);jumborframes (max. 9216 byte);prioritering enligt Quality of Service (QoS) (IEEE 802.1p);Energy Efficient Ethernet (IEEE 802.3az);Gigabit Ethernet 1000Base-T (IEEE 802.3ab);10Base-T (IEEE 802.3)
Säkerhetsfunktioner: Säkerhetsfunktioner
Funktionalitet: Funktionalitet
anslutningsbar: ja
Ethernet (RJ45) Ethernet (RJ45)
Signal-LED:er: Datamottagning, länkstatus
Anslutning försörjning: Via COMBICON, max. Ledararea: 2,5 mm²
Status- och diagnosvisning: Led:er: US, Link och Activity per port.
Ingångsbuffert 1,5 Mbit
Utgångsbuffert 1,5 Mbit
MATNINGSSPÄNNING (DC) 24 V DC
Effektförsörjning: Effektförsörjning
Ethernet (SFP) Ethernet (SFP)
Profinet-performance-klass: Conformance klass A
Matningsspänning (AC) 24 V AC (50/60 Hz).
FCC: CFR 47 part 15 Subpart B:2018 Class A.

Typ av produkt: Industrial Ethernet Switch

LAN-överföringshastighet: 1000 MBit/s

Överföringshastighet: 100 / 1000 MBit/s

Basfunktionalitet: Unmanaged Switch

Ethernet portar: 4

SFP-portar: 1 x

Antal 10/100 Mbit/s portar: 4 x

10/100/1000 MBit/s: 4 x

Optiska anslutningar: 1

Auto-Uplink till varje port: Ja

Jumbo Frames: Ja

Bredd: 22.5 mm

Höjd: 117 mm

Djup: 84 mm

Typ: FL SWITCH 1104N-SFP

Gränssnitt: RJ45
SFP

: IP30

Driftspänning: 24 V/DC
24 V/AC

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -10 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563383 Phoenix Contact 1085173 FL SWITCH 1104N-SFP Industrial Ethernet Switch 100 / 1000 MBit/s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563383 Phoenix Contact 1085173 FL SWITCH 1104N-SFP Industrial Ethernet Switch 100 / 1000 MBit/s

Beskrivning

Smal Ethernet-switch, fyra RJ45-portar, en SFP-port, med 10/100/1000 Mbit/s på alla portar, automatisk identifiering av överföringshastighet, automatisk avstängning och QoS

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
