Phoenix Contact 1043412 FL SWITCH 2408 Industrial Ethernet Switch 10 / 100 MBit/s

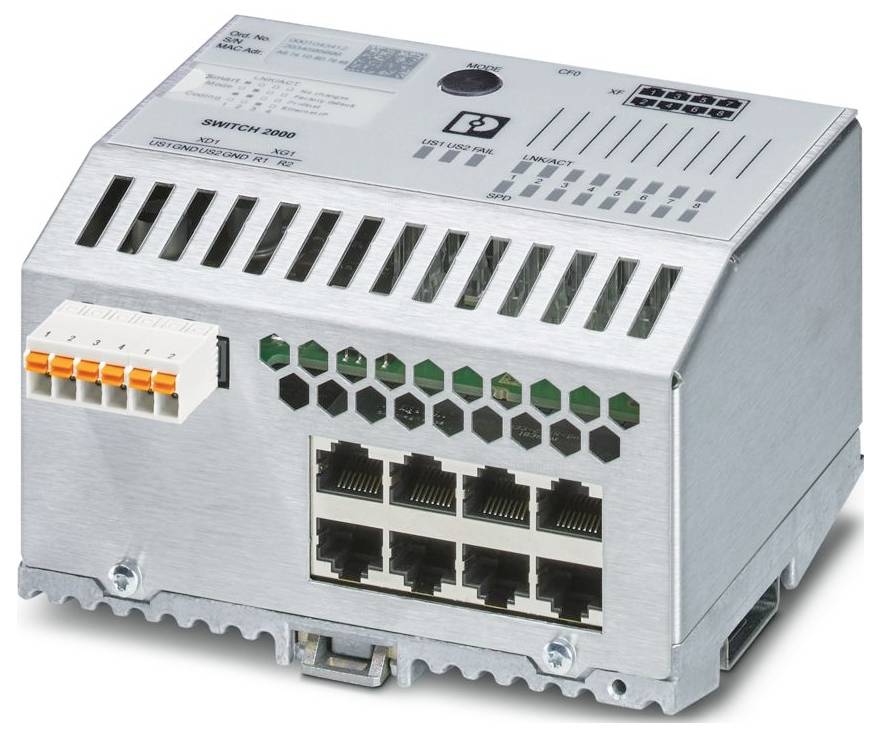

Industri-Ethernet-switch med flera RJ45-portar och statusLED:ar, utformad för nätverksanslutning i industriella miljöer.

Liknande avbildning

Datablad (PDF)

Leverans tor. 12 nov.

Antal

Styck

Toal (7 432,00 kr / stycken)

7 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Managed Switch 2000
Konstruktion: Blockbyggsätt
Anslutningstyp: Med push-in-fjäderanslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 128 mm
Höjd: 113 mm
Djup: 67 mm
Material hölje: Rostfritt stål 1.4301
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–6-4
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 10 %... 95 % (ingen kondensbildning)
Stöt (drift) 30g (en 60068-2-27)
Vibration (drift): Enligt IEC 60068-2-6: 5g, 150 Hz
Avisoleringslängd 10 mm
Allmänt: Support per telefon och på plats (mot avgift)
Överföringshastighet 10/100 Mbit/s.
Identifiering: ISA S71.04.2013 G3 Harsh Group A
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt villkor: 4,13 W (US = max, Tamb = max)
Skyddsklass III (VDE 0106)
Lufttryck (drift): 79 kPa … 108 kPa till 2000 m, utan nedstämpling
Överföringslängd 100 m (per segment)
Försörjningsspänning 19,2 VDC ... 32 V DC
Tillåten luftfuktighet (förvaring/transport): 10 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Rippel: 3,6 VPP (inom det tillåtna spänningsområdet)
Funktion: Funktion
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Exponering för störningar: Exponering för störningar
Mager gas: Mager gasest
Immunitet EN 61000-6-2
Statusindikering: Lysdioder: US1, US2 (spänningsförsörjning), Fail (larmkontakt), vardera 2 LED:er per Ethernet-port (Link/Activity och Speed)
Överförningsposik: Koppar
MTTF: 357,82 år (SN 29500 standard, temperatur 25 °C, sändningscykel 21 %);191,24 år (SN 29500 standard, temperatur 40 °C, sändningscykel 34,25 %);25,65 år (SN 29500 standard, temperatur 70 °C, sändningscykel 100 %)
Strömförsörjning: Försörjning
Lufttryck (lagring/transport): 79 kPa ... 108 kPa till 2000 m, utan nedstämpling
Fri från lackvätningsstörande ämnen: Ja
Strömförbrukning typisk: 160 mA (vid US = 24 V DC och 25 °C omgivningstemperatur)
Strömförbrukning maximalt 220 mA (US = min, Tamb = max)
Obs! För anslutningstyp: Använd endast kopparledningar med tillåtet temperaturområde (-40 °C ... 75 °C )
Antal kanaler: 8 (RJ45-portar)
Överföringsmedium: Koppar
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur B
HUMIDITY: B
Vibration: A.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Provspänning: 500 V/DC
Lokal diagnos: US1/2 matningsspänning US1, US2 LED grön;FAIL div. Led röd;LNK/ACT Link-status LED grön;SPD dataöverföringshastighet LED grön
Särskilda egenskaper: Utökat temperaturområde;utvecklingsprocess certifierad enligt IEC 62443-4-1;produkt certifierad enligt IEC 62443-4-2
Basfunktionalitet: Store and Forward switch, enligt standarden IEEE 802.3
Switch-funktioner: Switch-funktioner
Diagnostikfunktion: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-portspegling;ACD (Address Conflict Detection);Syslog;CRC CRC-surveillance
Filterfunktioner: Quality of Service (8 prioritetsklasser);Class of Service;DiffServ/DSCP;Port-Priorisering;VLAN (upp till 32 VLAN);IGMP snooping/tvärer (v1/v2);Auto-Query-Port;Extended Multicast-filtrering
IP-parametrering: DHCP-klient;DHCP-alternativet 82 (Relay Agent);DHCP-server (pool-baserad, port-baserad);BootP;DCP (Discovery and Configuration Protocol)
MAC-adress tabell 8k
Management: Web-based management (HTTP/HTTPS);baserad User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
Redundans: MRP (Media Redundancy Protocol);RSTP (Rapid Rapid Spanning Tree Protocol);FRD (fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-systemredundans
Ytterligare funktioner: Överföring av MMS & Goose (IEC 61850-8-1);överföring av Modbus/TCP
Tidssynkronisering: SNTP (Simple Network Time Protocol)
Säkerhetsfunktioner: Säkerhetsfunktioner
Funktionalitet: Funktionalitet
Ethernet (RJ45) Ethernet (RJ45)
Signal-LED:er: Datamottagning, länkstatus
Anslutning försörjning: Via COMBICON, max. Ledararea: 2,5 mm²
Provningssträcka: 500 V DC 1 min.
Status- och diagnosvisning: Led:er: US1, US2 (spänningsförsörjning), Fail (larmkontakt), vardera 2 LED:er per Ethernet-port (Link/Activity och Speed)
Signalfördröjning: ≥ 6,5 µs (Store-and-Forward-Mode, 10/100 Mbit/s, beroende på Frame-storlek)
Matningsspänning (DC) 24 V DC (redundant)
Överensstämmelse med EMC-direktiven EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiska fält) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst ) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium A;en 61000-6-2 en 61000-4-6 (ledningsbunden emission) kriterium A;en 61000-6-2 61000 6-4 en 61000 6-2-6-4 61000 (emission)
Material bottenplatta: Tryckgjutet aluminium, korrosionsbeständig
Signalkontakt styrspänning: typ. 24 VDC
Profinet-performance-klass: Conformance klass B
Profinet-enhetsfunktion: Profinet-device;fast Startup
Port Security: Mac-based, RADIUS (IEEE 802.1X), MAC Authentication bypass

Typ av produkt: Industrial Ethernet Switch

LAN-överföringshastighet: 100 MBit/s

Överföringshastighet: 10 / 100 MBit/s

Basfunktionalitet: Managed Switch

Ethernet portar: 8

Antal 10/100 Mbit/s portar: 8 x

Bredd: 128 mm

Höjd: 113 mm

Djup: 67 mm

Typ: FL SWITCH 2408

Gränssnitt: RJ45

: IP20

Driftspänning: 24 V/DC

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -40 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3561931 Phoenix Contact 1043412 FL SWITCH 2408 Industrial Ethernet Switch 10 / 100 MBit/s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3561931 Phoenix Contact 1043412 FL SWITCH 2408 Industrial Ethernet Switch 10 / 100 MBit/s

Beskrivning

Managed Switch 2000-serien, 8 RJ45-portar 10/100 Mbit/s, Profinet Conformance-Class B, utökat temperaturområde, utvecklingsprocess certifierad enligt IEC 62443-4-1, kompatibel med IEC 62443-4-2

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
