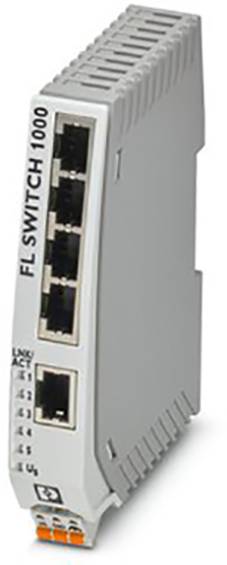

Liknande avbildning

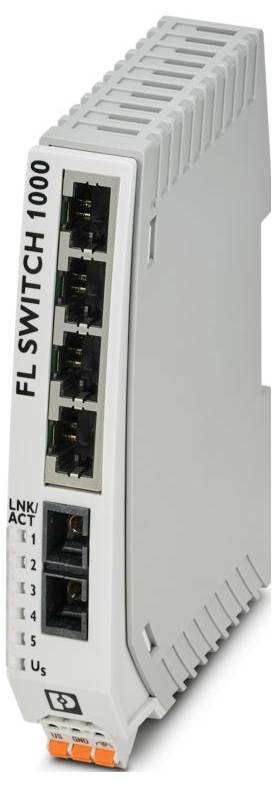

Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (2 232,00 kr / stycken)
2 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Unmanaged switch 1000
- Konstruktion: Stand-alone
- Anslutningstyp: Med push-in-fjäderanslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 12
- Bredd: 22,5 mm
- Höjd: 117 mm
- Djup: 84 mm
- Material hölje: Polykarbonat fiberförstärkt
- Miljöförhållanden
- Kapslingsklass: IP30
- Temperaturintervall (drift): -10 °C ... 60 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjdnivå 2000 m (max)
- Standarder/bestämmelser: EN_61000-6-4:2019
- Montering: Dragskenamontering
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Stöt (drift) 30g (en 60068-2-27)
- Vibration (drift): Enligt IEC 60068-2-6: 5g, 150 Hz
- Designering anslutning: Effektförsörjning
- Avisoleringslängd 10 mm
- Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
- Överföringshastighet 100 Mbit/s (full duplex)
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 2,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 2,5 mm²
- UL, USA / KANADA: UL 61010-1, UL 61010-2-201, UL 62368-1
- Klass i, div. 2, GROUPS A, B, C, D, T4
- Klass i, zon 2, grupp IIC, T4
- Maximal effektförlust vid nominellt förhållande 2,196 W (vid 24 V DC)
- Antal gränssnitt: 1
- Lufttryck (drift): 79 kPa … 108 kPa till 2000 m, utan nedstämpling
- Överföringslängd 8 km (glasfiber med F-G 62,5/125 0,7 dB/km F1000);4,29 km (glasfiber med F-G 50/125 0,7 dB/km F1200)
- Försörjningsspänning 9 VDC ... 32 V DC; 18 V AC ... 30 V AC (50/60 Hz)
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Rippel: 3,6 VPP (inom det tillåtna spänningsområdet)
- Exponering för störningar: Exponering för störningar
- Immunitet: EN 61000-6-2:2019
- Statusindikering: Lysdioder: US, Link och Activity per port.
- Översändningsphysik: Multimode-glasfiber
- MTTF: 115,1 år (standard MIL-HDBK-217F, temperatur 25 °C, driftcykel 100 %);427,5 år ( SN 29500 standard, temperatur 25 °C, arbetscykel 21 %);279,5 år (standard Telcordia-standard, temperatur 25 °C, arbetscykel 21 % (5 dagar per vecka, 8 timmar per dag)
- Strömförsörjning: Försörjning
- Lufttryck (lagring/transport): 79 kPa ... 108 kPa till 2000 m, utan nedstämpling
- Strömförbrukning typisk: 59 mA (vid 24 V DC)
- Strömförbrukning maximalt 244 mA (vid 9 V DC)
- Obs angående anslutningstyp: Automatisk förhandling och autoförhandling
- Antal kanaler: 1 (SC- multimode)
- Överföringsmedium: Koppar
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Basfunktionalitet: Unmanaged switch;automatisk förhandling;Store-and-Forward-Switching-mode
- Switch-funktioner: Switch-funktioner
- MAC-adress tabell 2 k
- Ytterligare funktioner: 100 BASE-TX/100BASE-FX (IEEE 802.3U);prioritering med Quality of Service (QoS) (IEEE 802.1p);Energy Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
- Säkerhetsfunktioner: Säkerhetsfunktioner
- Funktionalitet: Funktionalitet
- anslutningsbar: ja
- Ethernet (RJ45) Ethernet (RJ45)
- Signal-LED:er: Datamottagning, länkstatus
- Anslutning försörjning: Via COMBICON, max. Ledararea: 2,5 mm²
- Ethernet (fiberoptisk): Ethernet (fiberoptisk)
- Våglängd 1300 nm
- Sändareffekt minimum: -20 dBm
- Sändareffekt: -14 dBm
- Mottagarkänslighet minimum: -31 dBm
- Mottagarkänslighet maximalt: 0 dBm
- Status- och diagnosvisning: Led:er: US, Link och Activity per port.
- Ingångsbuffert 768 kbit
- Utgångsbuffert 768 kbit
- MATNINGSSPÄNNING (DC) 24 V DC
- Effektförsörjning: Effektförsörjning
- Profinet-performance-klass: Conformance klass A
- Matningsspänning (AC) 24 V AC (50/60 Hz).
- FCC: CFR 47 part 15 Subpart B:2018 Class A.
- Typ av produkt
Industrial Ethernet Switch
- LAN-överföringshastighet
100 MBit/s
- Överföringshastighet
100 MBit/s
- Basfunktionalitet
Unmanaged Switch
- Ethernet portar
4
- Antal 10/100 Mbit/s portar
4 x
- Optiska anslutningar
1
- Auto-Uplink till varje port
Ja
- Antal MAC-adresser
2000
- Bredd
22.5 mm
- Höjd
117 mm
- Djup
84 mm
- Typ
FL SWITCH 1004N-FX
- Gränssnitt
RJ45
SC
IP30
- Driftspänning
24 V/DC
24 V/AC
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-10 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s
Beskrivning
Ethernet-switch, 4 TP-RJ45-portar, 1 LWL-port, 100 Mbit/s full duplex i SC-D-format, automatisk identifiering av överföringshastighet på 10 eller 100 Mbit/s (RJ45), Autocrossing-funktion
